Linha BFLinha ativa

CN 2500 BF

Name: CN 2500 BF
Brand: CN Cold

Desenvolvida para túneis de congelamento e processos de choque térmico. Degelo por gás quente e gabinetes SPLIT para máxima capacidade em baixíssimas temperaturas.

Comparar Falar com especialista

Capacidade: 12.580 – 20.730 kcal/h
Temperatura: -35 °C a -20 °C
Potência absorvida: 28,14 kW
Vazão evaporador: 30.270 m³/h
Alcance: 50 m

Visão geral

Código: CN 2500 BF
Linha: Linha BF
Capacidade: 12.580 – 20.730 kcal/h
Faixa de temperatura: -35 °C a -20 °C
Aplicação principal: Túnel de congelamento

Túnel de congelamento
Choque térmico
Congelamento rápido de proteínas
Congelamento de massas e pães
Frigoríficos
Pescados
Sorvetes
Panificação

Desempenho

Pontos medidos em matriz — sem interpolação.

Capacidade frigorífica: 12.580 – 20.730 kcal/h
Vazão de ar do evaporador: 30.270 m³/h
Ventiladores do evaporador: 2 × 630 mm
Alcance: 50 m
Pé-direito recomendado: 2,4 m
Vazão de ar do condensador: 19.670 m³/h
Ventiladores do condensador: 2 × 560 mm

Elétrica

Potência absorvida: 28,14 kW
Potência aparente (kVA — fator de potência 0,65): 43,3 kVA
Tensões disponíveis: 220V 3F · 380V 3F
Fases: 3F
Frequência: 60 Hz

Construção e refrigeração

Material do gabinete: Aço galvanizado minimizado
Acabamento: Pintura epóxi termo endurecida a 300 °C
Serpentina: Tubos de cobre com aletas de alumínio
Compressor: S6J-16.2Y
Temperatura ambiente de projeto: 40 °C
Fluido refrigerante: R404A (GWP-AR5 3943 · ODP 0)
Degelo: Gás quente com sistema auxiliar por resistência
Linha de líquido: 5/8" (15,87 mm)
Linha de sucção: 2,1/8" (53,98 mm)
Linha de descarga (gás quente): 7/8" (22,23 mm)
Dreno: 2 x 1.1/2" BSP

Capacidade por condição de operação

Todas as condições cadastradas na planilha oficial para este modelo.

Capacidade por condição de operação

TEMPERATURA DA CÂMARA (°C)TEMPERATURA EXTERNA (°C)

Capacidade nesta condição

13.285 kcal/h

Mínima

12.580 kcal/h

Máxima

20.730 kcal/h

Condições medidas

Segundo valor da célulaRégua ampliada (1 em 1 °C, interpolada)

Capacidade de refrigeração em kcal/h por temperatura ambiente externa e temperatura da câmara
Modelo	T. externa (ambiente)	Capacidade de refrigeração (kcal/h) na temperatura de câmara
Modelo	T. externa (ambiente)	-35 °C	-30 °C	-25 °C	-20 °C
Valor de cima = capacidade (kcal/h) · valor de baixo = PC = potência elétrica requerida total em kW		kcal/h / PC (kW)	kcal/h / PC (kW)	kcal/h / PC (kW)	kcal/h / PC (kW)
CN 2500 BF	28 °C	13.285kcal/h21,16kW PC	15.640kcal/h22,56kW PC	18.145kcal/h24,03kW PC	20.730kcal/h25,6kW PC
CN 2500 BF	32 °C	13.150kcal/h21,8kW PC	15.290kcal/h23,31kW PC	18.015kcal/h24,8kW PC	20.640kcal/h26,44kW PC
CN 2500 BF	35 °C	12.970kcal/h22,27kW PC	15.025kcal/h23,81kW PC	17.510kcal/h25,4kW PC	20.490kcal/h27,09kW PC
CN 2500 BF	40 °C	12.580kcal/h23,07kW PC	14.955kcal/h24,65kW PC	17.130kcal/h26,37kW PC	20.100kcal/h28,14kW PC

CC = capacidade de refrigeração (kcal/h) medida em regime, com o compressor e o condensador da configuração padrão. PC = potência elétrica requerida total (kw). Fora do envelope de aplicação a célula aparece como “—”. Pontos medidos de câmara: -35 °C, -30 °C, -25 °C, -20 °C.

Dados fixos do modelo — Linha BF

Refrigeração e desempenho

REFRIGERANTE: R404a
SUPERAQUECIMENTO TOTAL (K): 15
SUPERAQUECIMENTO ÚTIL (K): 7

Ventilação

VENTILADOR CONDENSADOR: 2 x 560 mm
VAZÃO VENTILADOR CONDENSADOR (m³/h): 19670
VENTILADOR EVAPORADOR: 2 x 630 mm
VAZÃO VENTILADOR EVAPORADOR (m³/h): 30270
POTÊNCIA ELÉTRICA REQUERIDA VENTILADOR (kW): 8.3
CORRENTE ELÉTRICA VENTILADORES (A): 14.8

Componentes e construção

Gabinete

Gabinete: UC-SMT03 + CNV5
Tipo de gabinete: BI-BLOCO / SPLIT

Trocadores de calor

Condensador: Espaçamento 2,10 mm
Evaporador: Espaçamento 8,00 mm
Quantidade de evaporadores: 1

Compressores compatíveis

Compressor Bitzer: S6J-16.2Y

Fonte: catálogo oficial CN Cold 60 Hz 2024–2026 (v1.2), aba LINHA BF. Valores medidos, sem interpolação.

Configurações construtivas

Variações do mesmo modelo — não são produtos diferentes.

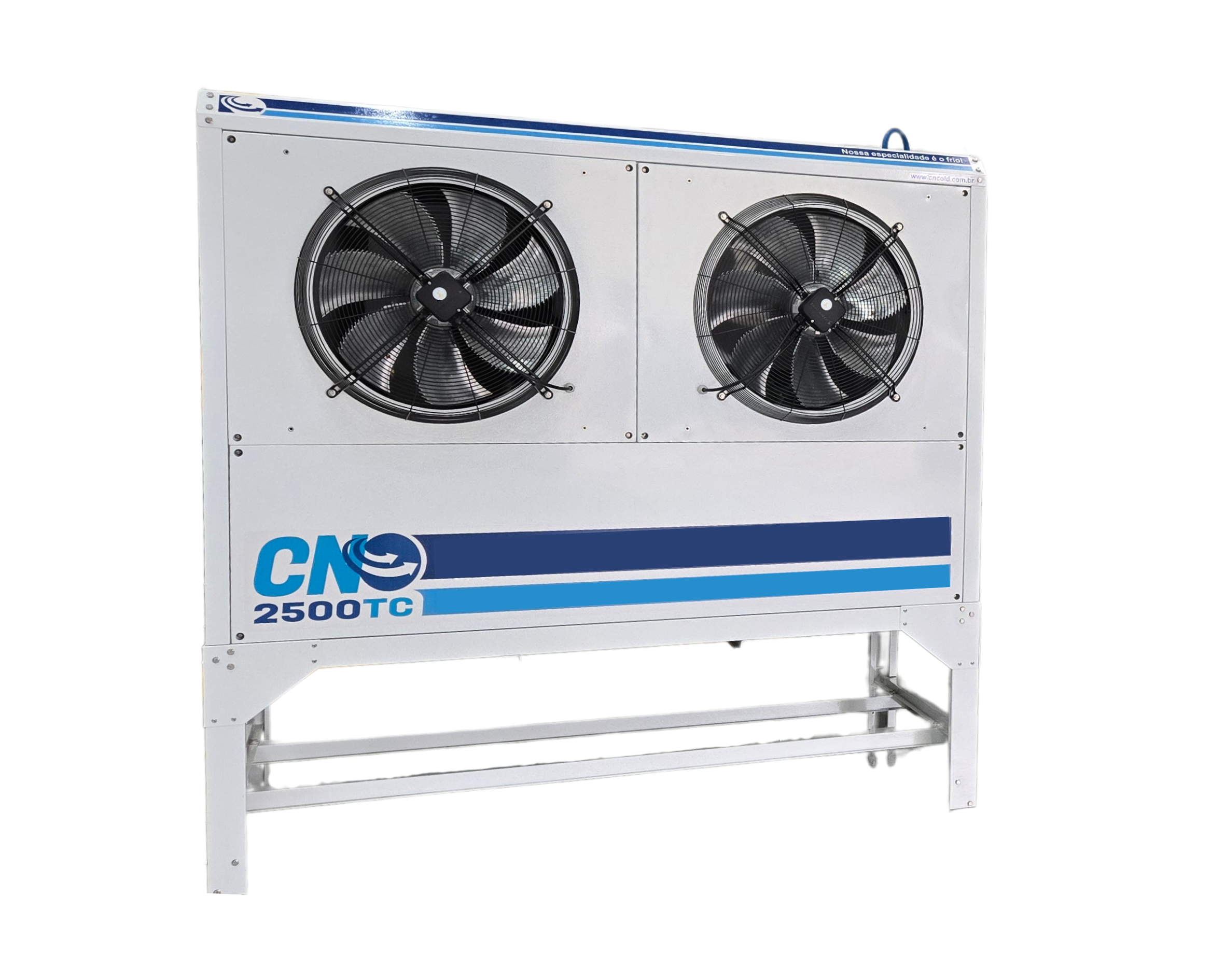

Unidade condensadora para instalação externa.

Configuração Split · unidade condensadora

Notas técnicas e documentos

Faixa de operação de -35 °C a -20 °C em regime de túnel de congelamento.
Degelo por gás quente com sistema auxiliar por resistência.
Capacidades frigoríficas informadas para temperatura ambiente externa de até 40 °C.
Alimentação elétrica 60 Hz. Tensões disponíveis conforme tabela de cada modelo.
Quadro elétrico conforme padrões IEC; conjuntos elétricos conforme NBR 5410.
Itens assinalados com * são opcionais ou dependem da configuração escolhida.
Valores sujeitos a alteração sem aviso prévio conforme evolução de engenharia.
