Linha BFLinha ativa

CN 1500 BF

Name: CN 1500 BF
Brand: CN Cold

Desenvolvida para túneis de congelamento e processos de choque térmico. Degelo por gás quente e gabinetes SPLIT para máxima capacidade em baixíssimas temperaturas.

Comparar Falar com especialista

Capacidade: 8.400 – 18.805 kcal/h
Temperatura: -35 °C a -20 °C
Potência absorvida: 23,6 kW
Vazão evaporador: 21.090 m³/h
Alcance: 50 m

Visão geral

Código: CN 1500 BF
Linha: Linha BF
Capacidade: 8.400 – 18.805 kcal/h
Faixa de temperatura: -35 °C a -20 °C
Aplicação principal: Túnel de congelamento

Túnel de congelamento
Choque térmico
Congelamento rápido de proteínas
Congelamento de massas e pães
Frigoríficos
Pescados
Sorvetes
Panificação

Desempenho

Pontos medidos em matriz — sem interpolação.

Capacidade frigorífica: 8.400 – 18.805 kcal/h
Vazão de ar do evaporador: 21.090 m³/h
Ventiladores do evaporador: 2 × 560 mm
Alcance: 50 m
Pé-direito recomendado: 2,4 m
Vazão de ar do condensador: 14.610 m³/h
Ventiladores do condensador: 2 × 560 mm

Elétrica

Potência absorvida: 23,6 kW
Potência aparente (kVA — fator de potência 0,65): 36,3 kVA
Tensões disponíveis: 220V 3F · 380V 3F
Fases: 3F
Frequência: 60 Hz

Construção e refrigeração

Material do gabinete: Aço galvanizado minimizado
Acabamento: Pintura epóxi termo endurecida a 300 °C
Serpentina: Tubos de cobre com aletas de alumínio
Compressor: 4FE-28Y
Temperatura ambiente de projeto: 40 °C
Fluido refrigerante: R404A (GWP-AR5 3943 · ODP 0)
Degelo: Gás quente com sistema auxiliar por resistência
Linha de líquido: 5/8" (15,87 mm)
Linha de sucção: 2,1/8" (53,98 mm)
Linha de descarga (gás quente): 5/8" (15,87 mm)
Dreno: 2 x 1.1/2" BSP

Capacidade por condição de operação

Todas as condições cadastradas na planilha oficial para este modelo.

Capacidade por condição de operação

TEMPERATURA DA CÂMARA (°C)TEMPERATURA EXTERNA (°C)

Capacidade nesta condição

10.550 kcal/h

Mínima

8.400 kcal/h

Máxima

18.805 kcal/h

Condições medidas

Segundo valor da célulaRégua ampliada (1 em 1 °C, interpolada)

Capacidade de refrigeração em kcal/h por temperatura ambiente externa e temperatura da câmara
Modelo	T. externa (ambiente)	Capacidade de refrigeração (kcal/h) na temperatura de câmara
Modelo	T. externa (ambiente)	-35 °C	-30 °C	-25 °C	-20 °C
Valor de cima = capacidade (kcal/h) · valor de baixo = PC = potência elétrica requerida total em kW		kcal/h / PC (kW)	kcal/h / PC (kW)	kcal/h / PC (kW)	kcal/h / PC (kW)
CN 1500 BF	28 °C	10.550kcal/h16,52kW PC	13.105kcal/h18,24kW PC	15.780kcal/h20,08kW PC	18.805kcal/h22kW PC
CN 1500 BF	32 °C	9.685kcal/h16,72kW PC	12.230kcal/h18,53kW PC	14.920kcal/h20,48kW PC	17.705kcal/h22,54kW PC
CN 1500 BF	35 °C	9.140kcal/h16,84kW PC	11.480kcal/h18,76kW PC	14.155kcal/h20,78kW PC	16.950kcal/h22,91kW PC
CN 1500 BF	40 °C	8.400kcal/h16,96kW PC	10.320kcal/h19,09kW PC	12.780kcal/h21,28kW PC	15.350kcal/h23,6kW PC

CC = capacidade de refrigeração (kcal/h) medida em regime, com o compressor e o condensador da configuração padrão. PC = potência elétrica requerida total (kw). Fora do envelope de aplicação a célula aparece como “—”. Pontos medidos de câmara: -35 °C, -30 °C, -25 °C, -20 °C.

Dados fixos do modelo — Linha BF

Refrigeração e desempenho

REFRIGERANTE: R404a
SUPERAQUECIMENTO TOTAL (K): 15
SUPERAQUECIMENTO ÚTIL (K): 7
SUBRESFRIAMENTO (K): 3

Ventilação

VENTILADOR CONDENSADOR: 2 x 560 mm
VAZÃO VENTILADOR CONDENSADOR (m³/h): 14610
VENTILADOR EVAPORADOR: 2 x 560 mm
VAZÃO VENTILADOR EVAPORADOR (m³/h): 21090
POTÊNCIA ELÉTRICA REQUERIDA VENTILADOR (kW): 5.4
CORRENTE ELÉTRICA VENTILADORES (A): 10.4

Componentes e construção

Gabinete

Gabinete: UC-CN6 + CNV5
Tipo de gabinete: BI-BLOCO / SPLIT

Trocadores de calor

Condensador: Espaçamento 2,10 mm
Evaporador: Espaçamento 8,00 mm
Quantidade de evaporadores: 1

Compressores compatíveis

Compressor Bitzer: 4FE-28Y
Compressor Danfoss / Bock: HGX66e/1340-4

Fonte: catálogo oficial CN Cold 60 Hz 2024–2026 (v1.2), aba LINHA BF. Valores medidos, sem interpolação.

Configurações construtivas

Variações do mesmo modelo — não são produtos diferentes.

Unidade condensadora para instalação externa.

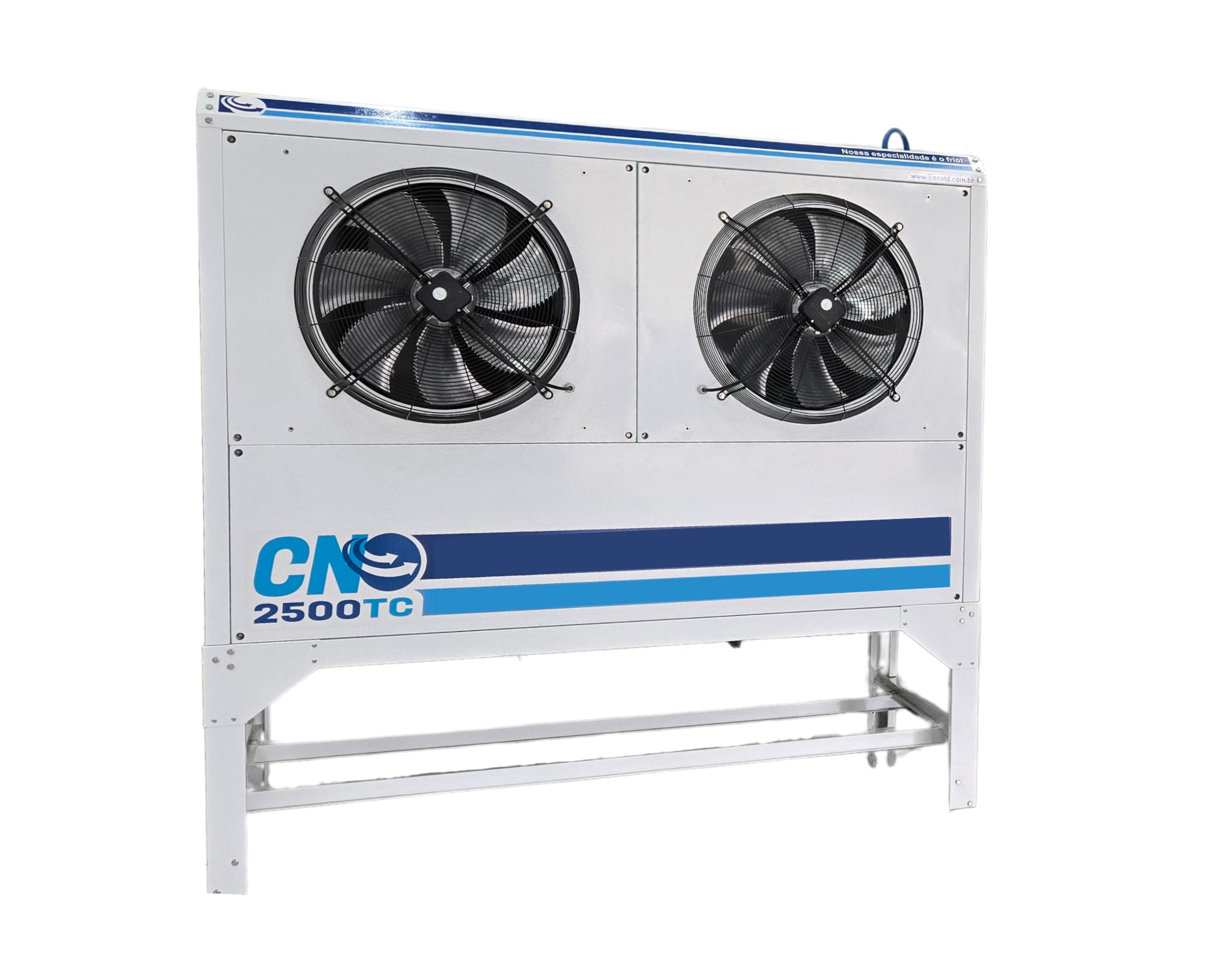

Configuração Split · unidade condensadora

Notas técnicas e documentos

Faixa de operação de -35 °C a -20 °C em regime de túnel de congelamento.
Degelo por gás quente com sistema auxiliar por resistência.
Capacidades frigoríficas informadas para temperatura ambiente externa de até 40 °C.
Alimentação elétrica 60 Hz. Tensões disponíveis conforme tabela de cada modelo.
Quadro elétrico conforme padrões IEC; conjuntos elétricos conforme NBR 5410.
Itens assinalados com * são opcionais ou dependem da configuração escolhida.
Valores sujeitos a alteração sem aviso prévio conforme evolução de engenharia.
