Linha BFLinha ativa

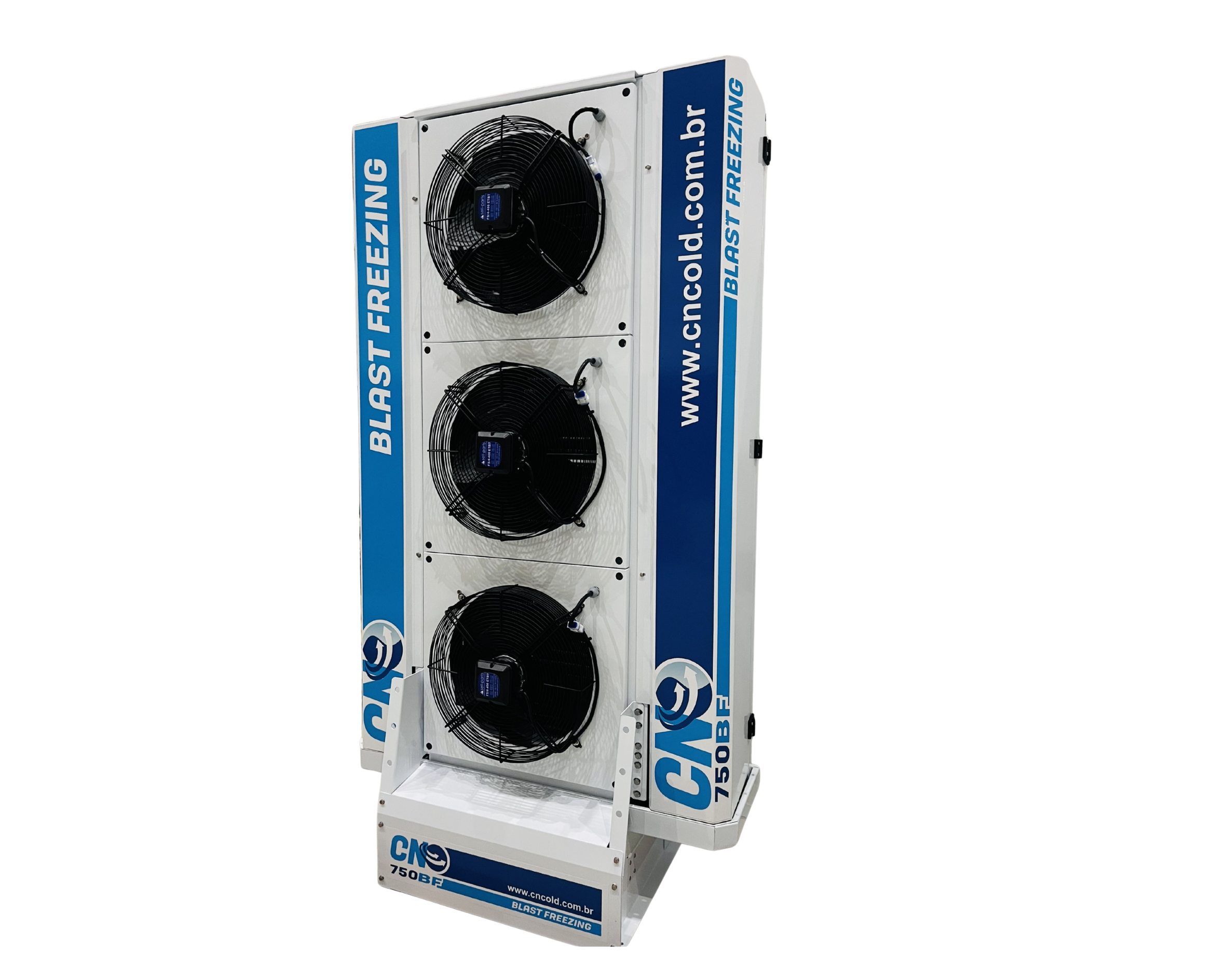

CN 750 BF

Name: CN 750 BF
Brand: CN Cold

Desenvolvida para túneis de congelamento e processos de choque térmico. Degelo por gás quente e gabinetes SPLIT para máxima capacidade em baixíssimas temperaturas.

Desenho técnico Comparar Falar com especialista

Capacidade: 3.140 – 8.340 kcal/h
Temperatura: -35 °C a -20 °C
Potência absorvida: 9,5 kW
Vazão evaporador: 11.135 m³/h
Alcance: 22 m

Visão geral

Código: CN 750 BF
Linha: Linha BF
Capacidade: 3.140 – 8.340 kcal/h
Faixa de temperatura: -35 °C a -20 °C
Aplicação principal: Túnel de congelamento

Túnel de congelamento
Choque térmico
Congelamento rápido de proteínas
Congelamento de massas e pães
Frigoríficos
Pescados
Sorvetes
Panificação

Desempenho

Pontos medidos em matriz — sem interpolação.

Capacidade frigorífica: 3.140 – 8.340 kcal/h
Vazão de ar do evaporador: 11.135 m³/h
Ventiladores do evaporador: 3 × 400 mm
Alcance: 22 m
Pé-direito recomendado: 2,4 m
Vazão de ar do condensador: 9.050 m³/h
Ventiladores do condensador: 2 × 450 mm

Elétrica

Potência absorvida: 9,5 kW
Potência aparente (kVA — fator de potência 0,65): 14,6 kVA
Tensões disponíveis: 220V 3F · 380V 3F
Fases: 3F
Frequência: 60 Hz

Construção e refrigeração

Material do gabinete: Aço galvanizado minimizado
Acabamento: Pintura epóxi termo endurecida a 300 °C
Serpentina: Tubos de cobre com aletas de alumínio
Compressor: 4PES-12Y
Temperatura ambiente de projeto: 40 °C
Fluido refrigerante: R404A (GWP-AR5 3943 · ODP 0)
Degelo: Gás quente com sistema auxiliar por resistência
Linha de líquido: 1/2" (12,7 mm)
Linha de sucção: 1.3/8" (34,92 mm)
Linha de descarga (gás quente): 5/8" (15,87 mm)
Dreno: 1 x 1.1/2" BSP

Dimensional

Configuração Split · unidade condensadora.

Largura: 1.684 mm
Altura: 1.149 mm
Profundidade: 1.013 mm

Capacidade por condição de operação

Todas as condições cadastradas na planilha oficial para este modelo.

Capacidade por condição de operação

TEMPERATURA DA CÂMARA (°C)TEMPERATURA EXTERNA (°C)

Capacidade nesta condição

4.240 kcal/h

Mínima

3.140 kcal/h

Máxima

8.340 kcal/h

Condições medidas

Segundo valor da célulaRégua ampliada (1 em 1 °C, interpolada)

Capacidade de refrigeração em kcal/h por temperatura ambiente externa e temperatura da câmara
Modelo	T. externa (ambiente)	Capacidade de refrigeração (kcal/h) na temperatura de câmara
Modelo	T. externa (ambiente)	-35 °C	-30 °C	-25 °C	-20 °C
Valor de cima = capacidade (kcal/h) · valor de baixo = PC = potência elétrica requerida total em kW		kcal/h / PC (kW)	kcal/h / PC (kW)	kcal/h / PC (kW)	kcal/h / PC (kW)
CN 750 BF	28 °C	4.240kcal/h6,74kW PC	5.460kcal/h7,44kW PC	6.810kcal/h8,2kW PC	8.340kcal/h8,99kW PC
CN 750 BF	32 °C	3.830kcal/h6,77kW PC	5.030kcal/h7,51kW PC	6.260kcal/h8,34kW PC	7.800kcal/h9,17kW PC
CN 750 BF	35 °C	3.555kcal/h6,78kW PC	4.730kcal/h7,58kW PC	5.960kcal/h8,41kW PC	7.390kcal/h9,3kW PC
CN 750 BF	40 °C	3.140kcal/h6,76kW PC	4.180kcal/h7,63kW PC	5.300kcal/h8,56kW PC	6.710kcal/h9,5kW PC

CC = capacidade de refrigeração (kcal/h) medida em regime, com o compressor e o condensador da configuração padrão. PC = potência elétrica requerida total (kw). Fora do envelope de aplicação a célula aparece como “—”. Pontos medidos de câmara: -35 °C, -30 °C, -25 °C, -20 °C.

Dados fixos do modelo — Linha BF

Refrigeração e desempenho

COPELAND: ZF34K5E
REFRIGERANTE: R404a
SUPERAQUECIMENTO TOTAL (K): 15
SUPERAQUECIMENTO ÚTIL (K): 7
SUBRESFRIAMENTO (K): 3

Ventilação

VENTILADOR CONDENSADOR: 2 x 450 mm
VAZÃO VENTILADOR CONDENSADOR (m³/h): 9050
VENTILADOR EVAPORADOR: 3 x 400 mm
VAZÃO VENTILADOR EVAPORADOR (m³/h): 11135
POTÊNCIA ELÉTRICA REQUERIDA VENTILADOR (kW): 2.55
CORRENTE ELÉTRICA VENTILADORES (A): 4.41

Componentes e construção

Gabinete

Gabinete: UC-CN4 + CNV1
Tipo de gabinete: BI-BLOCO / SPLIT

Trocadores de calor

Condensador: Espaçamento 2,10 mm
Evaporador: Espaçamento 8,00 mm
Quantidade de evaporadores: 1

Compressores compatíveis

Compressor Bitzer: 4PES-12Y
Compressor Danfoss / Bock: HGX44e/475-4

Fonte: catálogo oficial CN Cold 60 Hz 2024–2026 (v1.2), aba LINHA BF. Valores medidos, sem interpolação.

Configurações construtivas

Variações do mesmo modelo — não são produtos diferentes.

Unidade condensadora para instalação externa.

Largura: 1.684 mm
Profundidade: 1.013 mm
Altura: 1.149 mm
Afastamento mínimo: 450 mm

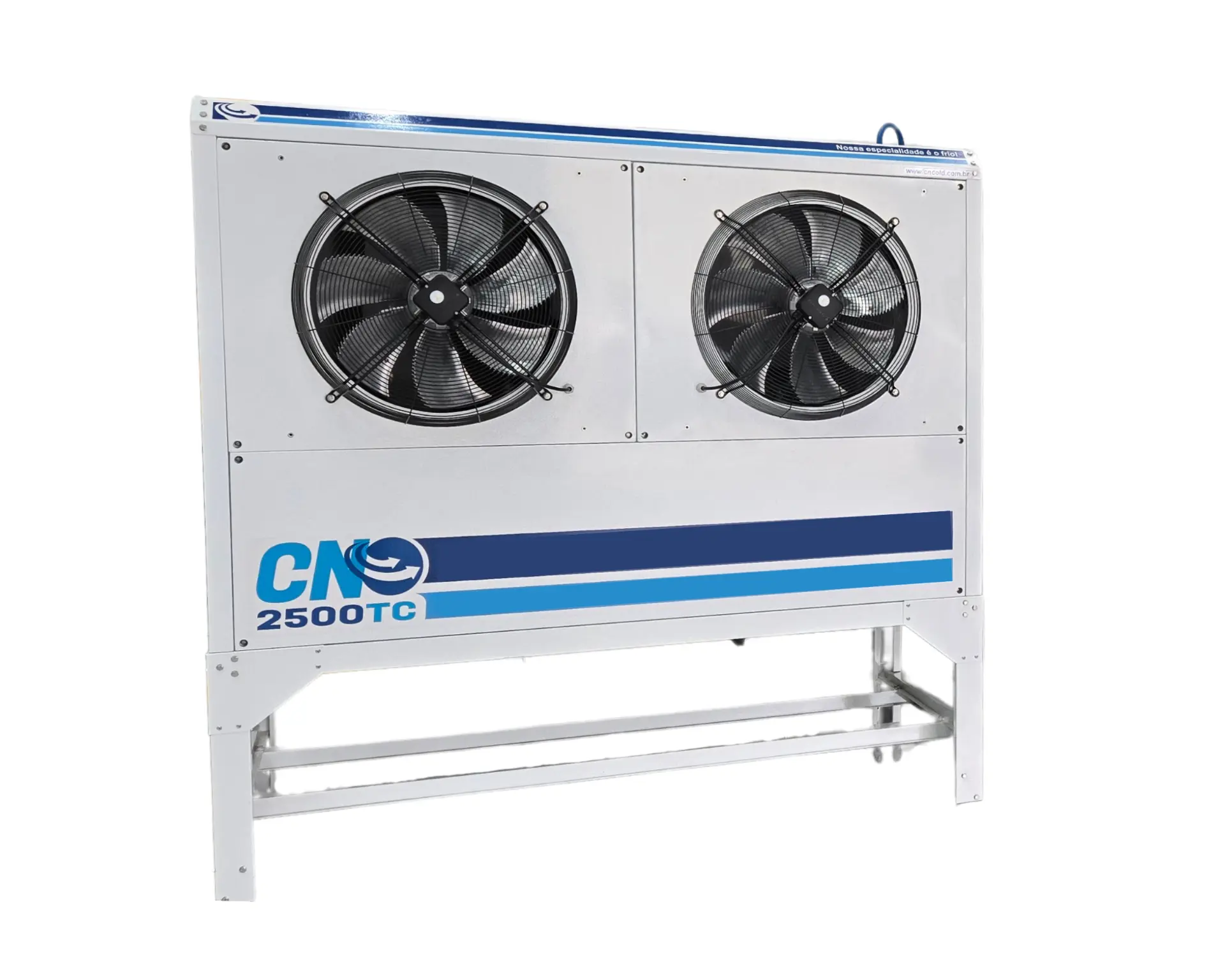

Configuração Split · unidade condensadora

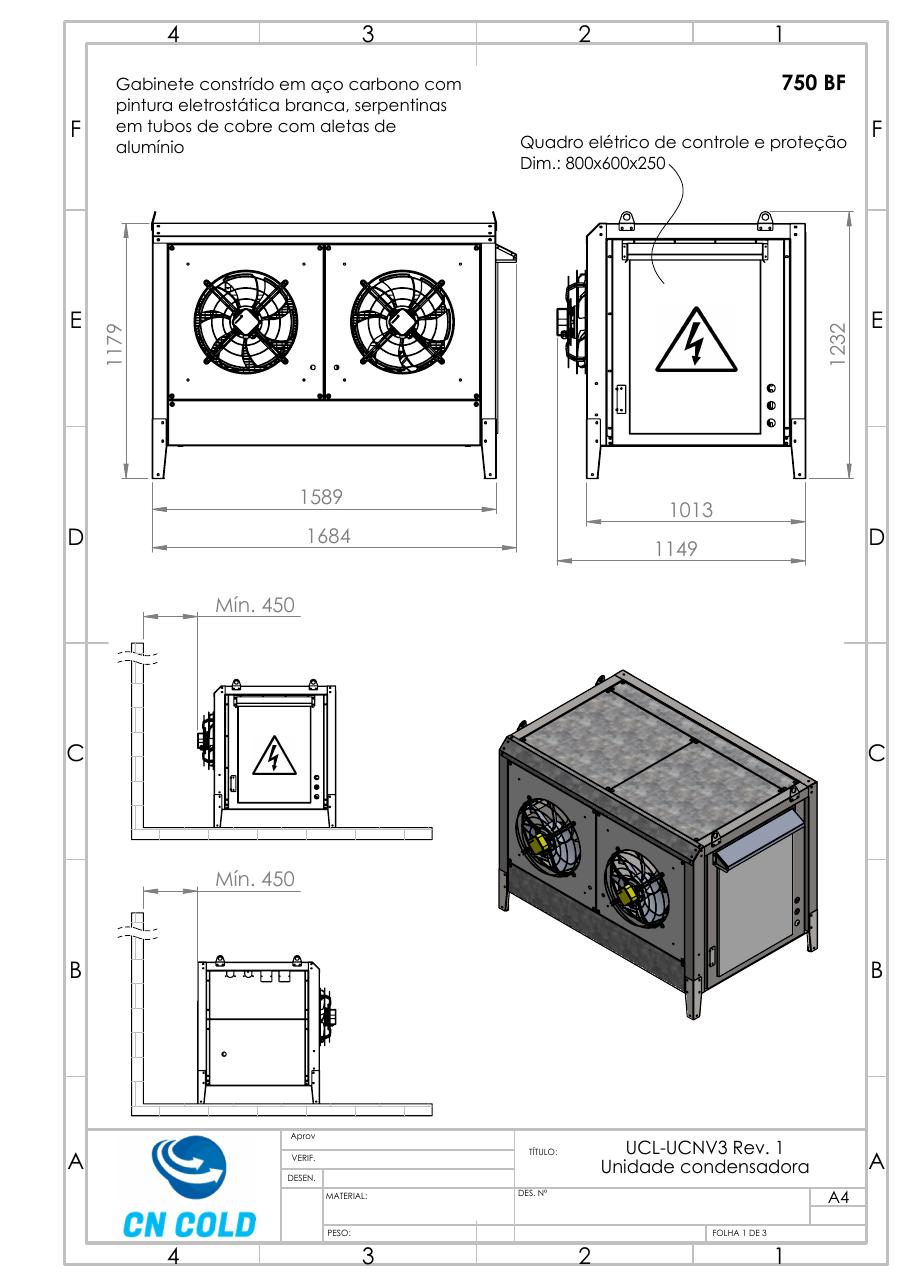

Desenho dimensional do gabinete U-CNV3 — Desenho dimensional · Gabinete U-CNV3 Rev.1 — unidade condensadoraAbrir PDF

Desenho dimensional da configuração

Desenho dimensional Gabinete U-CNV3 Rev.1 — unidade condensadora — Gabinete U-CNV3 Rev.1 — unidade condensadora

Gabinete U-CNV3 Rev.1 — unidade condensadoraUCL-UCNV3 · Rev. Rev.1Abrir PDF

Notas técnicas e documentos

Faixa de operação de -35 °C a -20 °C em regime de túnel de congelamento.
Degelo por gás quente com sistema auxiliar por resistência.
Capacidades frigoríficas informadas para temperatura ambiente externa de até 40 °C.
Alimentação elétrica 60 Hz. Tensões disponíveis conforme tabela de cada modelo.
Quadro elétrico conforme padrões IEC; conjuntos elétricos conforme NBR 5410.
Itens assinalados com * são opcionais ou dependem da configuração escolhida.
Valores sujeitos a alteração sem aviso prévio conforme evolução de engenharia.

Gabinete U-CNV3 Rev.1 — unidade condensadoraDesenho dimensional · UCL-UCNV3 · Rev. Rev.1Abrir
