Ficha técnica · CN 600 MT
Linha MT
CN Cold Indústria e Tecnologia em Refrigeração Ltda.
CNPJ 34.706.307/0001-24
(11) 4054-4192 · comercial@cncold.com.br
CN 600 MT
Indicada para câmaras de resfriados, antecâmaras e áreas de processo com temperatura média controlada.
- Capacidade
- 8.720 – 14.455 kcal/h
- Temperatura
- -8 °C a -4 °C
- Potência absorvida
- 9,94 kW
- Vazão evaporador
- 8.200 m³/h
- Alcance
- 30 m
Visão geral
- Código
- CN 600 MT
- Linha
- Linha MT
- Capacidade
- 8.720 – 14.455 kcal/h
- Faixa de temperatura
- -8 °C a -4 °C
- Aplicação principal
- Câmara de resfriados
- Câmara de resfriados
- Antecâmara
- Sala de processo
- Câmara de laticínios
- Laticínios
- Centros de Distribuição
- Indústria de Ovos
- Frutas e Verduras
Desempenho
Pontos medidos em matriz — sem interpolação.
- Capacidade frigorífica
- 8.720 – 14.455 kcal/h
- Vazão de ar do evaporador
- 8.200 m³/h
- Ventiladores do evaporador
- 1 × 500 mm
- Alcance
- 30 m
- Pé-direito recomendado
- 10 m
- Vazão de ar do condensador
- 6.480 m³/h
- Ventiladores do condensador
- 1 × 500 mm
Elétrica
- Potência absorvida
- 9,94 kW
- Potência aparente (kVA — fator de potência 0,65)
- 17 kVA
- Tensões disponíveis
- 220V 3F · 380V 3F
- Fases
- 3F
- Frequência
- 60 Hz
Construção e refrigeração
- Material do gabinete
- Aço galvanizado minimizado
- Acabamento
- Pintura epóxi termo endurecida a 300 °C
- Serpentina
- Tubos de cobre com aletas de alumínio
- Compressor
- COPELAND ZB48KCE
- Temperatura ambiente de projeto
- 40 °C
- Fluido refrigerante
- R404A (GWP-AR5 3943 · ODP 0)
- Degelo
- Gás quente
- Linha de líquido
- 1/2" (12,7 mm)
- Linha de sucção
- 1.1/8" (28,57 mm)
- Linha de descarga (gás quente)
- 1/2" (12,7 mm)
- Dreno
- 1 x 1" BSP
- Linhas frigorígenas (split)
- 3 linhas
Capacidade por condição de operação
Todas as condições cadastradas na planilha oficial para este modelo.
Capacidade por condição de operação
Capacidade nesta condição
10.180 kcal/h
Mínima
8.720 kcal/h
Máxima
14.455 kcal/h
Condições medidas
16
| Modelo | T. externa (ambiente) | Capacidade de refrigeração (kcal/h) na temperatura de câmara | |||
|---|---|---|---|---|---|
| -4 °C | 0 °C | 4 °C | 8 °C | ||
| Valor de cima = capacidade (kcal/h) · valor de baixo = PC = potência elétrica requerida total em kW | kcal/h / PC (kW) | kcal/h / PC (kW) | kcal/h / PC (kW) | kcal/h / PC (kW) | |
| CN 600 MT | 28 °C | 10.180kcal/h7,8kW PC | 11.565kcal/h8,02kW PC | 12.925kcal/h8,24kW PC | 14.455kcal/h8,47kW PC |
| CN 600 MT | 32 °C | 9.725kcal/h8,21kW PC | 10.980kcal/h8,46kW PC | 12.420kcal/h8,66kW PC | 13.895kcal/h8,93kW PC |
| CN 600 MT | 35 °C | 9.375kcal/h8,54kW PC | 10.595kcal/h8,81kW PC | 11.860kcal/h9,07kW PC | 13.295kcal/h9,31kW PC |
| CN 600 MT | 40 °C | 8.720kcal/h9,12kW PC | 9.905kcal/h9,4kW PC | 11.120kcal/h9,68kW PC | 12.460kcal/h9,94kW PC |
CC = capacidade de refrigeração (kcal/h) medida em regime, com o compressor e o condensador da configuração padrão. PC = potência elétrica requerida total (kw). Fora do envelope de aplicação a célula aparece como “—”. Pontos medidos de câmara: -4 °C, 0 °C, 4 °C, 8 °C.
Dados fixos do modelo — Linha MT
Refrigeração e desempenho
- COPELAND
- ZB48KCE
- REFRIGERANTE
- R404a
- SUPERAQUECIMENTO TOTAL (K)
- 8
- SUPERAQUECIMENTO ÚTIL (K)
- 7
- SUBRESFRIAMENTO (K)
- 3
Ventilação
- VENTILADOR CONDENSADOR
- 1 x 500 mm
- VAZÃO VENTILADOR CONDENSADOR (m³/h)
- 6480
- VENTILADOR EVAPORADOR
- 1 x 500 mm
- VAZÃO VENTILADOR EVAPORADOR (m³/h)
- 8200
- POTÊNCIA ELÉTRICA REQUERIDA VENTILADOR (kW)
- 2.2
- CORRENTE ELÉTRICA VENTILADORES (A)
- 3.8
Componentes e construção
Gabinete
- Gabinete
- SMT01
- Tipo de gabinete
- PLUG-IN / BI-BLOCO / SPLIT
Trocadores de calor
- Condensador
- Espaçamento 2,10 mm
- Evaporador
- Espaçamento 5,00 mm
Compressores compatíveis
- Compressor Bitzer
- 4EES-6Y
- Compressor Dorin
- H705CC
Fonte: catálogo oficial CN Cold 60 Hz 2024–2026 (v1.2), aba LINHA MT. Valores medidos, sem interpolação.
Configurações construtivas
Variações do mesmo modelo — não são produtos diferentes.

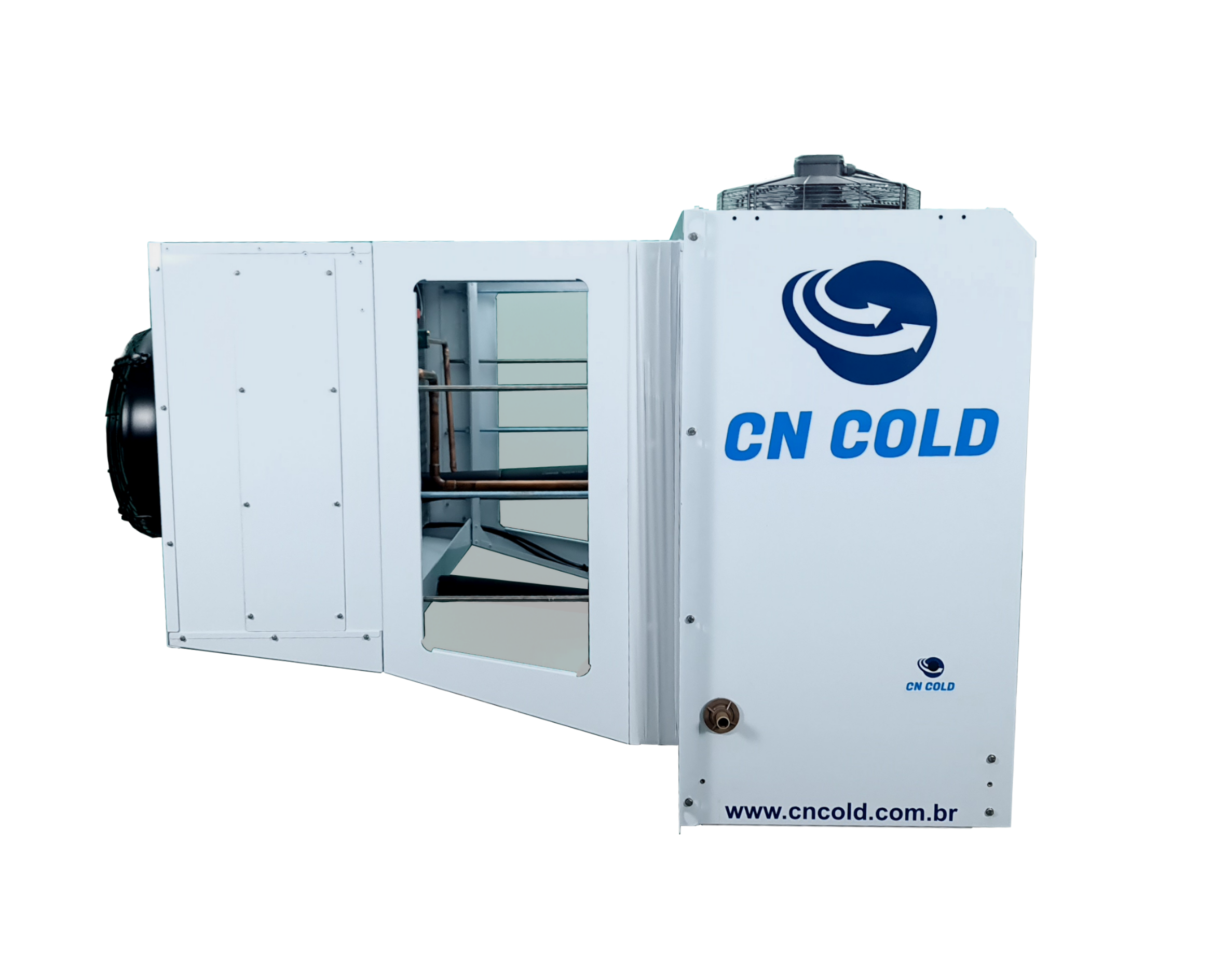

Unidade compacta plug-in com descarga de ar frontal.
- Descarga de ar
- Horizontal
Notas técnicas e documentos
- Faixa de operação de -8 °C a -4 °C.
- Unidade condensadora tropicalizada.
- Capacidades frigoríficas informadas para temperatura ambiente externa de até 40 °C.
- Alimentação elétrica 60 Hz. Tensões disponíveis conforme tabela de cada modelo.
- Quadro elétrico conforme padrões IEC; conjuntos elétricos conforme NBR 5410.
- Itens assinalados com * são opcionais ou dependem da configuração escolhida.
- Valores sujeitos a alteração sem aviso prévio conforme evolução de engenharia.
