Linha MTLinha ativa

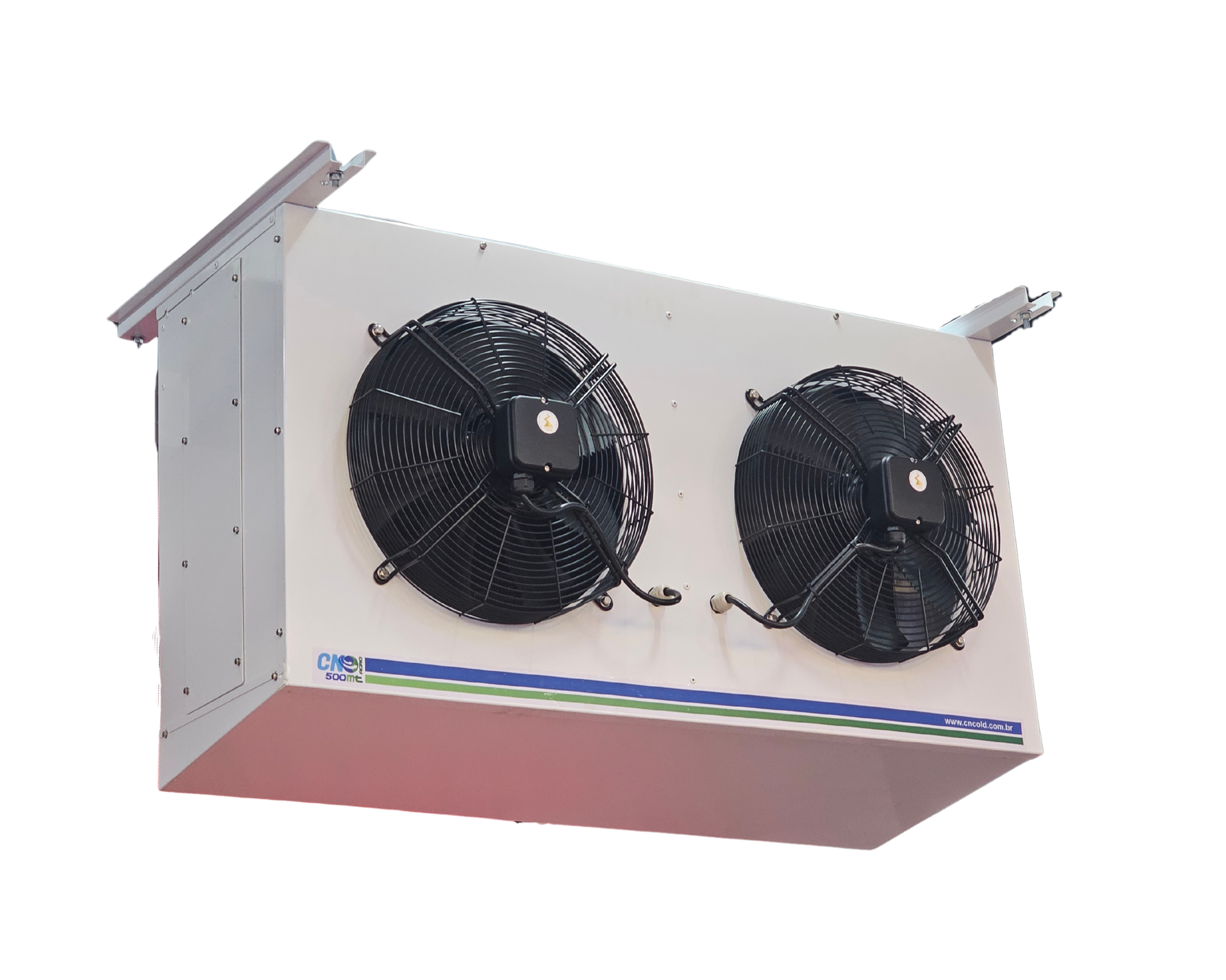

CN 500 MT

Name: CN 500 MT
Brand: CN Cold

Indicada para câmaras de resfriados, antecâmaras e áreas de processo com temperatura média controlada.

Desenho técnico Comparar Falar com especialista

Capacidade: 7.155 – 12.050 kcal/h
Temperatura: -8 °C a -4 °C
Potência absorvida: 7,39 kW
Vazão evaporador: 7.050 m³/h
Alcance: 20 m

Visão geral

Código: CN 500 MT
Linha: Linha MT
Capacidade: 7.155 – 12.050 kcal/h
Faixa de temperatura: -8 °C a -4 °C
Aplicação principal: Câmara de resfriados

Câmara de resfriados
Antecâmara
Sala de processo
Câmara de laticínios
Laticínios
Centros de Distribuição
Indústria de Ovos
Frutas e Verduras

Desempenho

Pontos medidos em matriz — sem interpolação.

Capacidade frigorífica: 7.155 – 12.050 kcal/h
Vazão de ar do evaporador: 7.050 m³/h
Ventiladores do evaporador: 2 × 400 mm
Alcance: 20 m
Pé-direito recomendado: 6 m
Vazão de ar do condensador: 6.510 m³/h
Ventiladores do condensador: 2 × 400 mm

Elétrica

Potência absorvida: 7,39 kW
Potência aparente (kVA — fator de potência 0,65): 13 kVA
Tensões disponíveis: 220V 3F · 380V 3F
Fases: 3F
Frequência: 60 Hz

Construção e refrigeração

Material do gabinete: Aço galvanizado minimizado
Acabamento: Pintura epóxi termo endurecida a 300 °C
Serpentina: Tubos de cobre com aletas de alumínio
Compressor: COPELAND ZB38KCE
Temperatura ambiente de projeto: 40 °C
Fluido refrigerante: R404A (GWP-AR5 3943 · ODP 0)
Degelo: Gás quente
Linha de líquido: 5/8" (15,87 mm)
Linha de sucção: 1.1/8" (28,57 mm)
Linha de descarga (gás quente): 7/8" (22,23 mm)
Dreno: 1 x 1" BSP
Linhas frigorígenas (split): 3 linhas

Dimensional

Configuração Monobloco · ventilador frontal (horizontal).

Largura: 1.423 mm
Altura: 1.045 mm
Profundidade: 650 mm
Recorte no isopainel: 1.230 × 885 mm

Capacidade por condição de operação

Todas as condições cadastradas na planilha oficial para este modelo.

Capacidade por condição de operação

TEMPERATURA DA CÂMARA (°C)TEMPERATURA EXTERNA (°C)

Capacidade nesta condição

8.360 kcal/h

Mínima

7.155 kcal/h

Máxima

12.050 kcal/h

Condições medidas

Segundo valor da célulaRégua ampliada (1 em 1 °C, interpolada)

Capacidade de refrigeração em kcal/h por temperatura ambiente externa e temperatura da câmara
Modelo	T. externa (ambiente)	Capacidade de refrigeração (kcal/h) na temperatura de câmara
Modelo	T. externa (ambiente)	-4 °C	0 °C	4 °C	8 °C
Valor de cima = capacidade (kcal/h) · valor de baixo = PC = potência elétrica requerida total em kW		kcal/h / PC (kW)	kcal/h / PC (kW)	kcal/h / PC (kW)	kcal/h / PC (kW)
CN 500 MT	28 °C	8.360kcal/h5,79kW PC	9.570kcal/h5,89kW PC	10.795kcal/h6,04kW PC	12.050kcal/h6,24kW PC
CN 500 MT	32 °C	7.920kcal/h6,1kW PC	9.110kcal/h6,23kW PC	10.400kcal/h6,38kW PC	11.620kcal/h6,6kW PC
CN 500 MT	35 °C	7.670kcal/h6,34kW PC	8.840kcal/h6,49kW PC	9.985kcal/h6,65kW PC	11.145kcal/h6,89kW PC
CN 500 MT	40 °C	7.155kcal/h6,79kW PC	8.180kcal/h6,95kW PC	9.235kcal/h7,15kW PC	10.310kcal/h7,39kW PC

CC = capacidade de refrigeração (kcal/h) medida em regime, com o compressor e o condensador da configuração padrão. PC = potência elétrica requerida total (kw). Fora do envelope de aplicação a célula aparece como “—”. Pontos medidos de câmara: -4 °C, 0 °C, 4 °C, 8 °C.

Dados fixos do modelo — Linha MT

Refrigeração e desempenho

COPELAND: ZB38KCE
REFRIGERANTE: R404a
SUPERAQUECIMENTO TOTAL (K): 8
SUPERAQUECIMENTO ÚTIL (K): 7
SUBRESFRIAMENTO (K): 3

Ventilação

VENTILADOR CONDENSADOR: 2 x 400 mm
VAZÃO VENTILADOR CONDENSADOR (m³/h): 6510
VENTILADOR EVAPORADOR: 2 x 400 mm
VAZÃO VENTILADOR EVAPORADOR (m³/h): 7050
POTÊNCIA ELÉTRICA REQUERIDA VENTILADOR (kW): 1.4
CORRENTE ELÉTRICA VENTILADORES (A): 2.28

Componentes e construção

Gabinete

Gabinete: CN2
Tipo de gabinete: PLUG-IN / BI-BLOCO / SPLIT

Trocadores de calor

Condensador: Espaçamento 2,10 mm
Evaporador: Espaçamento 5,00 mm

Compressores compatíveis

Compressor Dorin: H405CC

Fonte: catálogo oficial CN Cold 60 Hz 2024–2026 (v1.2), aba LINHA MT. Valores medidos, sem interpolação.

Configurações construtivas

Variações do mesmo modelo — não são produtos diferentes.

Unidade compacta plug-in com descarga de ar frontal.

Descarga de ar: Horizontal
Largura: 1.423 mm
Profundidade: 650 mm
Altura: 1.045 mm
Recorte no isopainel: 1.230 × 885 mm
Afastamento mínimo: 400 mm

Configuração Monobloco · ventilador frontal (horizontal)

Desenho dimensional do gabinete CN2 — Desenho dimensional · Plug-in CN2 Rev.3 — desenho dimensionalAbrir PDF

Desenho dimensional da configuração

Desenho dimensional Plug-in CN2 Rev.3 — desenho dimensional — Plug-in CN2 Rev.3 — desenho dimensional

Plug-in CN2 Rev.3 — desenho dimensionalPLUG-IN CN2 · Rev. Rev.3Abrir PDF

Notas técnicas e documentos

Faixa de operação de -8 °C a -4 °C.
Unidade condensadora tropicalizada.
Capacidades frigoríficas informadas para temperatura ambiente externa de até 40 °C.
Alimentação elétrica 60 Hz. Tensões disponíveis conforme tabela de cada modelo.
Quadro elétrico conforme padrões IEC; conjuntos elétricos conforme NBR 5410.
Itens assinalados com * são opcionais ou dependem da configuração escolhida.
Valores sujeitos a alteração sem aviso prévio conforme evolução de engenharia.
