Linha HTLinha ativa

CN 2000 HT

Name: CN 2000 HT
Brand: CN Cold

Para ambientes climatizados, salas de processo e áreas de manipulação que exigem temperatura estável.

Comparar Falar com especialista

Capacidade: 30.020 – 44.585 kcal/h
Temperatura: 10 °C a 20 °C
Potência absorvida: 15,9 – 19,8 kW
Vazão evaporador: 15.070 m³/h
Alcance: 48 m

Visão geral

Código: CN 2000 HT
Linha: Linha HT
Capacidade: 30.020 – 44.585 kcal/h
Faixa de temperatura: 10 °C a 20 °C
Aplicação principal: Sala climatizada

Sala climatizada
Área de manipulação
Sala de processo com temperatura estável
Armazenagem de medicamentos e insumos
Climatização
Indústria de Medicamentos e Vacinas
Indústria Química
Panificação

Desempenho

Pontos medidos em matriz — sem interpolação.

Capacidade frigorífica: 30.020 – 44.585 kcal/h
Vazão de ar do evaporador: 15.070 m³/h
Ventiladores do evaporador: 2 × 560 mm
Alcance: 48 m
Pé-direito recomendado: 12 m
Vazão de ar do condensador: 15.600 m³/h
Ventiladores do condensador: 2 × 560 mm

Elétrica

Potência absorvida: 15,9 – 19,8 kW
Potência aparente (kVA — fator de potência 0,65): 32 kVA
Tensões disponíveis: 220V 3F · 380V 3F
Fases: 3F
Frequência: 60 Hz

Construção e refrigeração

Material do gabinete: Aço galvanizado minimizado
Acabamento: Pintura epóxi termo endurecida a 300 °C
Serpentina: Tubos de cobre com aletas de alumínio
Compressor: COPELAND ZP154KCE
Temperatura ambiente de projeto: 40 °C
Fluido refrigerante: R410 (GWP-AR5 1924 · ODP 0) ou R134A (GWP-AR5 1300 · ODP 0)*
Degelo: Parada de ciclo
Linha de líquido: 7/8" (22,23 mm)
Linha de sucção: 1.3/8" (34,92 mm)
Linha de descarga (gás quente): 1.1/8" (28,57 mm)
Dreno: 2 x 1" BSP

Capacidade por condição de operação

Todas as condições cadastradas na planilha oficial para este modelo.

Capacidade por condição de operação

TEMPERATURA DA CÂMARA (°C)TEMPERATURA EXTERNA (°C)

Capacidade nesta condição

33.795 kcal/h

Mínima

30.020 kcal/h

Máxima

44.585 kcal/h

Condições medidas

Segundo valor da célulaRégua ampliada (1 em 1 °C, interpolada)

Capacidade de refrigeração em kcal/h por temperatura ambiente externa e temperatura da câmara
Modelo	T. externa (ambiente)	Capacidade de refrigeração (kcal/h) na temperatura de câmara
Modelo	T. externa (ambiente)	10 °C	13 °C	16 °C	20 °C
Valor de cima = capacidade (kcal/h) · valor de baixo = PC = potência elétrica requerida total em kW		kcal/h / PC (kW)	kcal/h / PC (kW)	kcal/h / PC (kW)	kcal/h / PC (kW)
CN 2000 HT	28 °C	33.795kcal/h15,9kW PC	36.835kcal/h16,2kW PC	40.105kcal/h16,5kW PC	44.585kcal/h16,9kW PC
CN 2000 HT	32 °C	32.780kcal/h16,8kW PC	35.730kcal/h17,1kW PC	38.935kcal/h17,3kW PC	43.305kcal/h17,8kW PC
CN 2000 HT	35 °C	31.745kcal/h17,5kW PC	34.550kcal/h17,7kW PC	37.695kcal/h18kW PC	41.955kcal/h18,5kW PC
CN 2000 HT	40 °C	30.020kcal/h18,7kW PC	33.070kcal/h19kW PC	35.625kcal/h19,3kW PC	39.150kcal/h19,8kW PC

CC = capacidade de refrigeração (kcal/h) medida em regime, com o compressor e o condensador da configuração padrão. PC = potência elétrica requerida total (kw). Fora do envelope de aplicação a célula aparece como “—”. Pontos medidos de câmara: 10 °C, 13 °C, 16 °C, 20 °C.

Dados fixos do modelo — Linha HT

Refrigeração e desempenho

COPELAND: ZP154KCE
REFRIGERANTE: R410a
SUPERAQUECIMENTO TOTAL (K): 8
SUPERAQUECIMENTO ÚTIL (K): 7
SUBRESFRIAMENTO (K): 3

Ventilação

VENTILADOR CONDENSADOR: 2 x 560 mm
VAZÃO VENTILADOR CONDENSADOR (m³/h): 15600
VENTILADOR EVAPORADOR: 2 x 560 mm
VAZÃO VENTILADOR EVAPORADOR (m³/h): 15070
POTÊNCIA ELÉTRICA REQUERIDA VENTILADOR (kW): 5.4
CORRENTE ELÉTRICA VENTILADORES (A): 10.4

Componentes e construção

Gabinete

Gabinete: CN7
Tipo de gabinete: PLUG-IN / BI-BLOCO / SPLIT

Trocadores de calor

Condensador: Espaçamento 2,10 mm
Evaporador: Espaçamento 5,00 mm

Compressores compatíveis

Compressor Bitzer: 4TDC-12Y
Compressor Danfoss / Bock: SH161

Fonte: catálogo oficial CN Cold 60 Hz 2024–2026 (v1.2), aba LINHA HT. Valores medidos, sem interpolação.

Configurações construtivas

Variações do mesmo modelo — não são produtos diferentes.

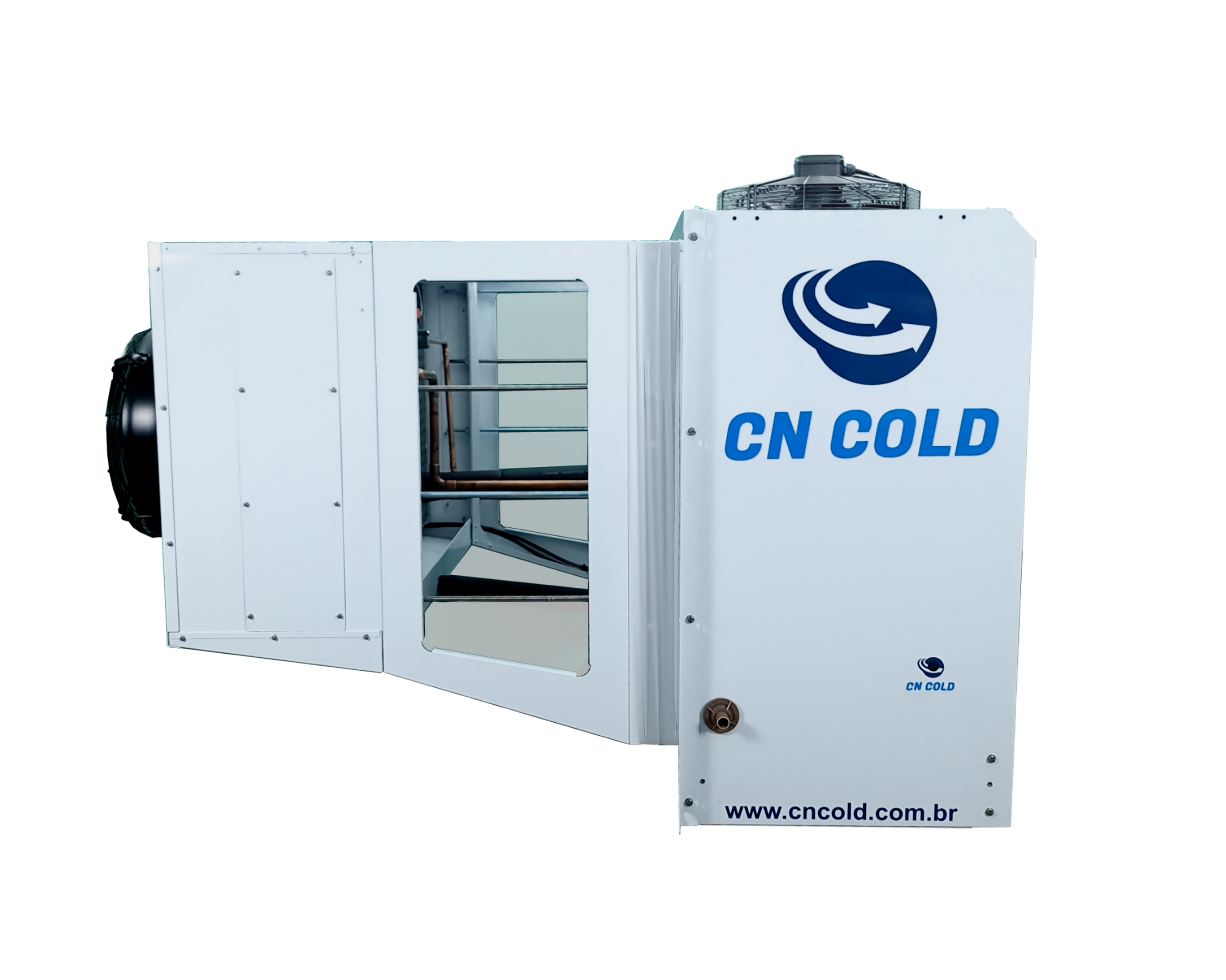

Unidade compacta plug-in com descarga de ar frontal.

Descarga de ar: Horizontal

Configuração Monobloco · ventilador frontal (horizontal)

Notas técnicas e documentos

Faixa de operação de 10 °C a 20 °C.
Fluidos refrigerantes de menor impacto ambiental conforme configuração.
Capacidades frigoríficas informadas para temperatura ambiente externa de até 40 °C.
Alimentação elétrica 60 Hz. Tensões disponíveis conforme tabela de cada modelo.
Quadro elétrico conforme padrões IEC; conjuntos elétricos conforme NBR 5410.
Itens assinalados com * são opcionais ou dependem da configuração escolhida.
Valores sujeitos a alteração sem aviso prévio conforme evolução de engenharia.
