CN 1500 HT

Name: CN 1500 HT
Brand: CN Cold

Para ambientes climatizados, salas de processo e áreas de manipulação que exigem temperatura estável.

Comparar Falar com especialista

Capacidade: 23.740 – 35.000 kcal/h
Temperatura: 10 °C a 20 °C
Potência absorvida: 13,63 – 16,55 kW
Vazão evaporador: 18.260 m³/h
Alcance: 48 m

Visão geral

Código: CN 1500 HT
Linha: Linha HT
Capacidade: 23.740 – 35.000 kcal/h
Faixa de temperatura: 10 °C a 20 °C
Aplicação principal: Sala climatizada

Sala climatizada
Área de manipulação
Sala de processo com temperatura estável
Armazenagem de medicamentos e insumos
Climatização
Indústria de Medicamentos e Vacinas
Indústria Química
Panificação

Desempenho

Pontos medidos em matriz — sem interpolação.

Capacidade frigorífica: 23.740 – 35.000 kcal/h
Vazão de ar do evaporador: 18.260 m³/h
Ventiladores do evaporador: 2 × 560 mm
Alcance: 48 m
Pé-direito recomendado: 12 m
Vazão de ar do condensador: 15.900 m³/h
Ventiladores do condensador: 2 × 560 mm

Elétrica

Potência absorvida: 13,63 – 16,55 kW
Potência aparente (kVA — fator de potência 0,65): 27 kVA
Tensões disponíveis: 220V 3F · 380V 3F
Fases: 3F
Frequência: 60 Hz

Construção e refrigeração

Material do gabinete: Aço galvanizado minimizado
Acabamento: Pintura epóxi termo endurecida a 300 °C
Serpentina: Tubos de cobre com aletas de alumínio
Compressor: COPELAND ZP122KCE
Temperatura ambiente de projeto: 40 °C
Fluido refrigerante: R410 (GWP-AR5 1924 · ODP 0) ou R134A (GWP-AR5 1300 · ODP 0)*
Degelo: Parada de ciclo
Linha de líquido: 5/8" (15,87 mm)
Linha de sucção: 1.1/8" (28,57 mm)
Linha de descarga (gás quente): 7/8" (22,23 mm)
Dreno: 2 x 1" BSP

Capacidade por condição de operação

Todas as condições cadastradas na planilha oficial para este modelo.

Capacidade por condição de operação

TEMPERATURA DA CÂMARA (°C)TEMPERATURA EXTERNA (°C)

Capacidade nesta condição

26.905 kcal/h

Mínima

23.740 kcal/h

Máxima

35.000 kcal/h

Condições medidas

Segundo valor da célulaRégua ampliada (1 em 1 °C, interpolada)

Capacidade de refrigeração em kcal/h por temperatura ambiente externa e temperatura da câmara
Modelo	T. externa (ambiente)	Capacidade de refrigeração (kcal/h) na temperatura de câmara
Modelo	T. externa (ambiente)	10 °C	13 °C	16 °C	20 °C
Valor de cima = capacidade (kcal/h) · valor de baixo = PC = potência elétrica requerida total em kW		kcal/h / PC (kW)	kcal/h / PC (kW)	kcal/h / PC (kW)	kcal/h / PC (kW)
CN 1500 HT	28 °C	26.905kcal/h13,63kW PC	29.140kcal/h13,8kW PC	31.490kcal/h14kW PC	35.000kcal/h14,3kW PC
CN 1500 HT	32 °C	25.910kcal/h14,32kW PC	28.065kcal/h14,5kW PC	30.750kcal/h14,69kW PC	33.795kcal/h15kW PC
CN 1500 HT	35 °C	25.185kcal/h14,87kW PC	27.265kcal/h15,05kW PC	29.495kcal/h15,27kW PC	32.875kcal/h15,55kW PC
CN 1500 HT	40 °C	23.740kcal/h15,9kW PC	25.900kcal/h16,1kW PC	28.110kcal/h16,35kW PC	31.370kcal/h16,55kW PC

CC = capacidade de refrigeração (kcal/h) medida em regime, com o compressor e o condensador da configuração padrão. PC = potência elétrica requerida total (kw). Fora do envelope de aplicação a célula aparece como “—”. Pontos medidos de câmara: 10 °C, 13 °C, 16 °C, 20 °C.

Dados fixos do modelo — Linha HT

Refrigeração e desempenho

COPELAND: ZP122KCE
REFRIGERANTE: R410a
SUPERAQUECIMENTO TOTAL (K): 8
SUPERAQUECIMENTO ÚTIL (K): 7
SUBRESFRIAMENTO (K): 3

Ventilação

VENTILADOR CONDENSADOR: 2 x 560 mm
VAZÃO VENTILADOR CONDENSADOR (m³/h): 15900
VENTILADOR EVAPORADOR: 2 x 560 mm
VAZÃO VENTILADOR EVAPORADOR (m³/h): 18260
POTÊNCIA ELÉTRICA REQUERIDA VENTILADOR (kW): 5.4
CORRENTE ELÉTRICA VENTILADORES (A): 10.4

Componentes e construção

Gabinete

Gabinete: CN5
Tipo de gabinete: PLUG-IN / BI-BLOCO / SPLIT

Trocadores de calor

Condensador: Espaçamento 2,10 mm
Evaporador: Espaçamento 5,00 mm

Compressores compatíveis

Compressor Bitzer: 4VDC-10Y

Fonte: catálogo oficial CN Cold 60 Hz 2024–2026 (v1.2), aba LINHA HT. Valores medidos, sem interpolação.

Configurações construtivas

Variações do mesmo modelo — não são produtos diferentes.

Unidade compacta plug-in com descarga de ar frontal.

Descarga de ar: Horizontal

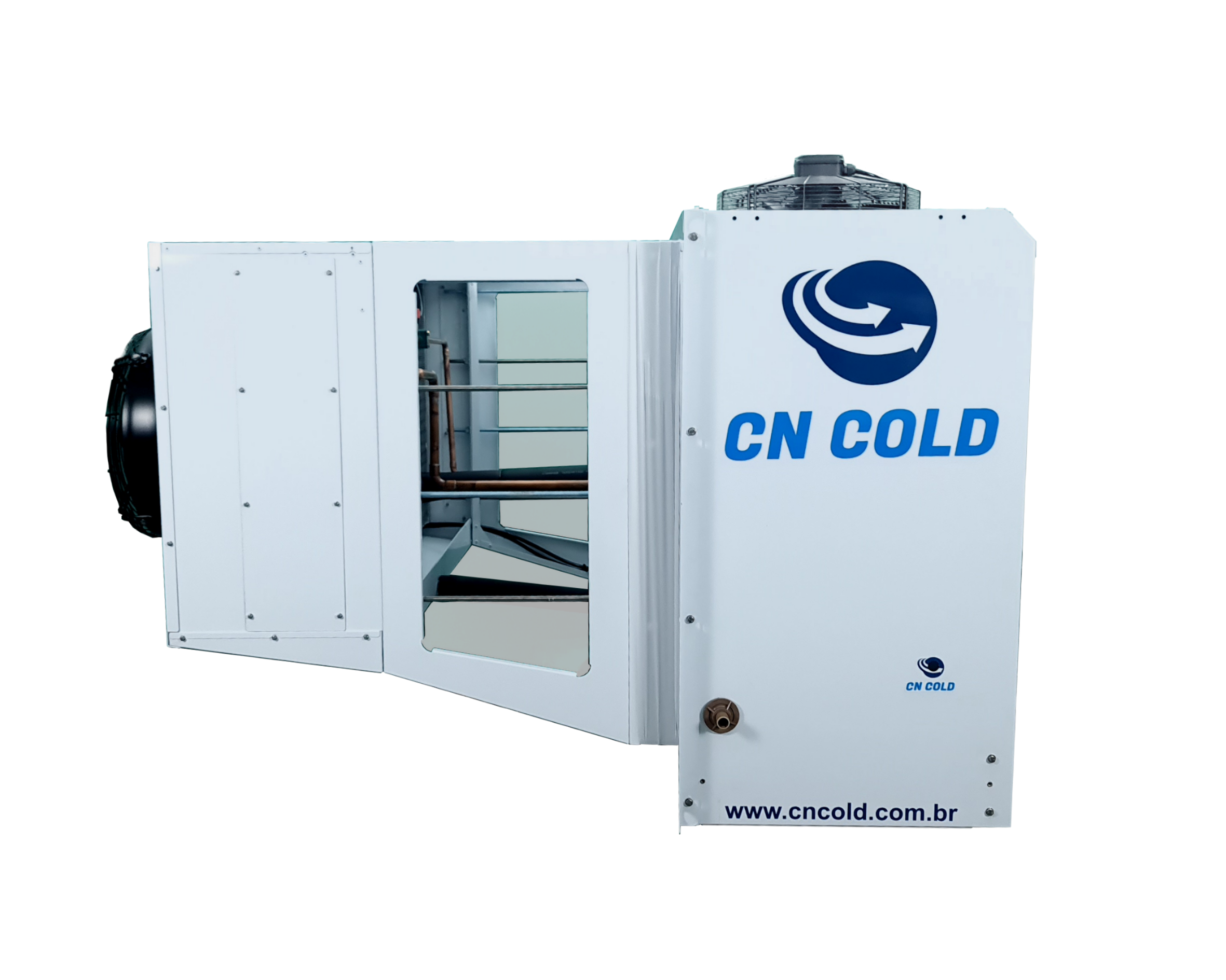

Configuração Monobloco · ventilador frontal (horizontal)

Notas técnicas e documentos

Faixa de operação de 10 °C a 20 °C.
Fluidos refrigerantes de menor impacto ambiental conforme configuração.
Capacidades frigoríficas informadas para temperatura ambiente externa de até 40 °C.
Alimentação elétrica 60 Hz. Tensões disponíveis conforme tabela de cada modelo.
Quadro elétrico conforme padrões IEC; conjuntos elétricos conforme NBR 5410.
Itens assinalados com * são opcionais ou dependem da configuração escolhida.
Valores sujeitos a alteração sem aviso prévio conforme evolução de engenharia.
