Ficha técnica · CN 1500 LT MAX
Linha LT MAX
CN Cold Indústria e Tecnologia em Refrigeração Ltda.
CNPJ 34.706.307/0001-24
(11) 4054-4192 · comercial@cncold.com.br
CN 1500 LT MAX
Mesma faixa da linha LT com subresfriamento adicional para maior capacidade e eficiência. Alimentação 220V/380V 3F apenas, gabinete SPLIT.
- Capacidade
- 17.180 – 25.780 kcal/h
- Temperatura
- -25 °C a -12 °C
- Potência absorvida
- 21,74 – 28,98 kW
- Vazão evaporador
- 18.954 m³/h
- Alcance
- 50 m
Visão geral
- Código
- CN 1500 LT MAX
- Linha
- Linha LT MAX
- Capacidade
- 17.180 – 25.780 kcal/h
- Faixa de temperatura
- -25 °C a -12 °C
- Aplicação principal
- Câmara de congelados de grande volume
- Câmara de congelados de grande volume
- Centro de distribuição congelado
- Estocagem de baixa temperatura com alta carga térmica
- Centros de Distribuição
- Frigoríficos
- Sorvetes
Desempenho
Pontos medidos em matriz — sem interpolação.
- Capacidade frigorífica
- 17.180 – 25.780 kcal/h
- Vazão de ar do evaporador
- 18.954 m³/h
- Ventiladores do evaporador
- 2 × 560 mm
- Alcance
- 50 m
- Pé-direito recomendado
- 12 m
- Vazão de ar do condensador
- 16.020 m³/h
- Ventiladores do condensador
- 2 × 560 mm
Elétrica
- Potência absorvida
- 21,74 – 28,98 kW
- Potência aparente (kVA — fator de potência 0,65)
- 46 kVA
- Tensões disponíveis
- 220V 3F · 380V 3F
- Fases
- 3F
- Frequência
- 60 Hz
Construção e refrigeração
- Material do gabinete
- Aço galvanizado minimizado
- Acabamento
- Pintura epóxi termo endurecida a 300 °C
- Serpentina
- Tubos de cobre com aletas de alumínio
- Temperatura ambiente de projeto
- 40 °C
- Fluido refrigerante
- R404A (GWP-AR5 3943 · ODP 0)
- Degelo
- Gás quente com subresfriamento
Capacidade por condição de operação
Todas as condições cadastradas na planilha oficial para este modelo.
Capacidade por condição de operação
Capacidade nesta condição
18.765 kcal/h
Mínima
17.180 kcal/h
Máxima
25.780 kcal/h
Condições medidas
16
| Modelo | T. externa (ambiente) | Capacidade de refrigeração (kcal/h) na temperatura de câmara | |||
|---|---|---|---|---|---|
| -25 °C | -18 °C | -15 °C | -12 °C | ||
| Valor de cima = capacidade (kcal/h) · valor de baixo = PC = potência elétrica requerida total em kW | kcal/h / PC (kW) | kcal/h / PC (kW) | kcal/h / PC (kW) | kcal/h / PC (kW) | |
| CN 1500 LT MAX | 28 °C | 18.765kcal/h17,97kW PC | 22.600kcal/h20,4kW PC | 24.075kcal/h21,55kW PC | 25.780kcal/h22,69kW PC |
| CN 1500 LT MAX | 32 °C | 18.255kcal/h18,18kW PC | 21.960kcal/h20,76kW PC | 23.645kcal/h21,91kW PC | 25.350kcal/h23,11kW PC |
| CN 1500 LT MAX | 35 °C | 17.730kcal/h18,33kW PC | 21.755kcal/h20,94kW PC | 23.215kcal/h22,18kW PC | 24.930kcal/h23,42kW PC |
| CN 1500 LT MAX | 40 °C | 17.180kcal/h18,49kW PC | 21.092kcal/h21,26kW PC | 22.570kcal/h22,57kW PC | 24.285kcal/h23,86kW PC |
CC = capacidade de refrigeração (kcal/h) medida em regime, com o compressor e o condensador da configuração padrão. PC = potência elétrica requerida total (kw). Fora do envelope de aplicação a célula aparece como “—”. Pontos medidos de câmara: -25 °C, -18 °C, -15 °C, -12 °C.
Dados fixos do modelo — Linha LT MAX
Refrigeração e desempenho
- REFRIGERANTE
- R404a
- SUPERAQUECIMENTO TOTAL (K)
- 15
- SUPERAQUECIMENTO ÚTIL (K)
- 7
- COPELAND (SECUNDÁRIO)
- ZS29KAE
- SUPERAQUECIMENTO TOTAL SECUNDÁRIO (K)
- 8
- SUPERAQUECIMENTO ÚTIL SECUNDÁRIO (K)
- 1
- SUBRESFRIAMENTO SECUNDÁRIO (K)
- 3
Ventilação
- VENTILADOR CONDENSADOR
- 2 x 560 mm
- VAZÃO VENTILADOR CONDENSADOR (m³/h)
- 16020
- VENTILADOR EVAPORADOR
- 2 x 560 mm
- VAZÃO VENTILADOR EVAPORADOR (m³/h)
- 18954
- POTÊNCIA ELÉTRICA REQUERIDA VENTILADOR (kW)
- 5.4
- CORRENTE ELÉTRICA VENTILADORES (A)
- 10.4
- VENTILADOR CONDENSADOR SECUNDÁRIO
- 1 x 560 mm
- VAZÃO VENTILADOR CONDENSADOR SECUNDÁRIO (m³/h)
- 7032
- POTÊNCIA ELÉTRICA REQUERIDA VENTILADOR SECUNDÁRIO (kW)
- 0.75
- CORRENTE ELÉTRICA VENTILADORES SECUNDÁRIO (A)
- 1.35
Componentes e construção
Gabinete
- Tipo de gabinete
- SPLIT
Trocadores de calor
- Condensador
- Espaçamento 2,10 mm
- Modelo Evaporador (Circuito Pincipal)
- Espaçamento 7,00 mm
- Modelo Condensador (Secundário)
- Espaçamento 2,10 mm
Outros
- Modelo Tocador De Calor
- Danfoss B3-014-8-L
Compressores compatíveis
- Compressor Bitzer
- 4GE-23Y
- Compressor Danfoss / Bock
- HGX56e/1155-4
- Compressor Dorin
- H3000CC
- Compressor Bitzer (Secundário)
- 2DES-3Y
- Compressor Danfoss (Secundário)
- MLZ026
Fonte: catálogo oficial CN Cold 60 Hz 2024–2026 (v1.2), aba LINHA LT MAX. Valores medidos, sem interpolação.
Configurações construtivas
Variações do mesmo modelo — não são produtos diferentes.

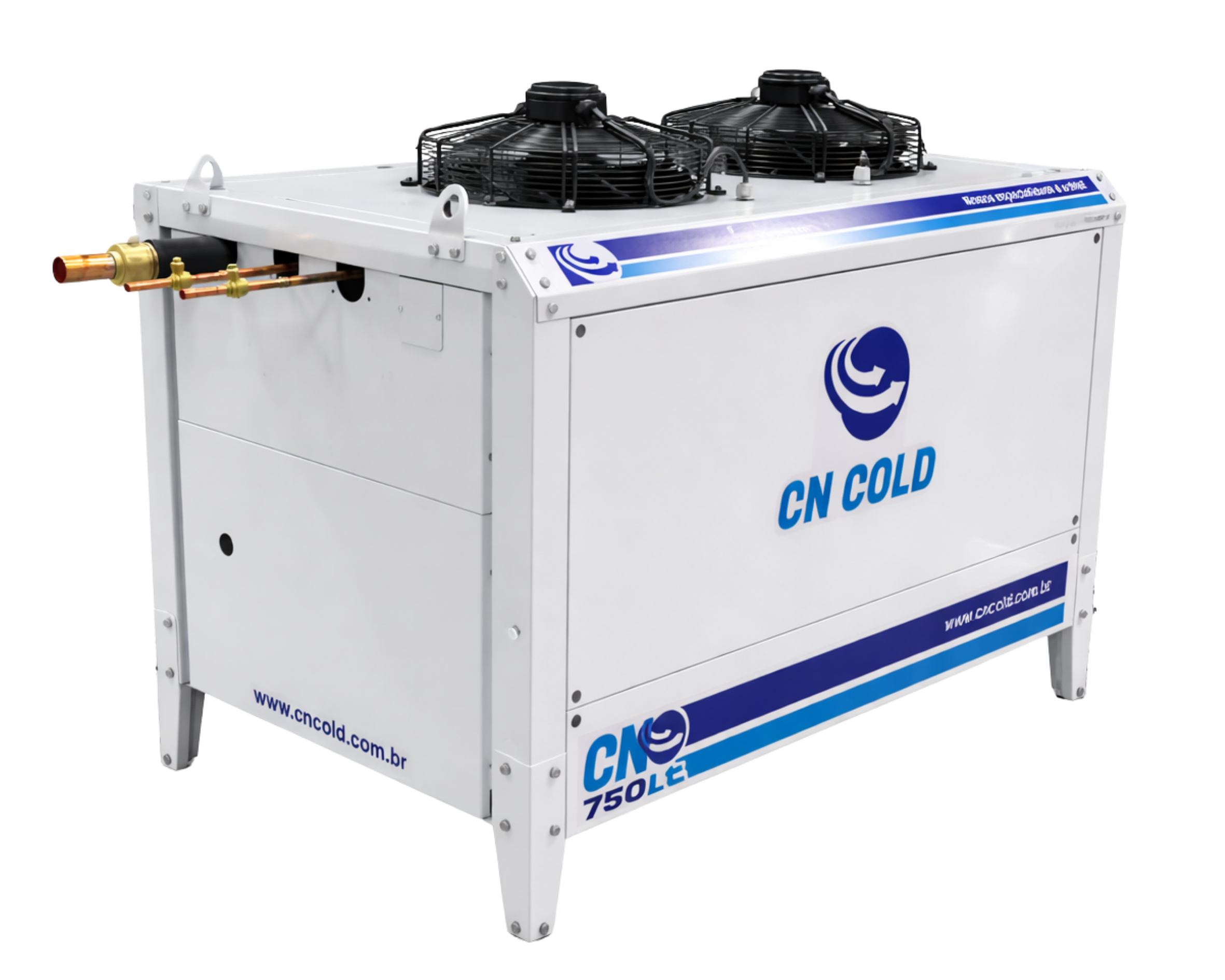

Unidade condensadora para instalação externa.
Notas técnicas e documentos
- Faixa de operação de -25 °C a -12 °C com subresfriamento adicional.
- Alimentação 220V/380V trifásica apenas.
- Capacidades frigoríficas informadas para temperatura ambiente externa de até 40 °C.
- Alimentação elétrica 60 Hz. Tensões disponíveis conforme tabela de cada modelo.
- Quadro elétrico conforme padrões IEC; conjuntos elétricos conforme NBR 5410.
- Itens assinalados com * são opcionais ou dependem da configuração escolhida.
- Valores sujeitos a alteração sem aviso prévio conforme evolução de engenharia.
