Ficha técnica · CN 1200 LT MAX
Linha LT MAX
CN Cold Indústria e Tecnologia em Refrigeração Ltda.
CNPJ 34.706.307/0001-24
(11) 4054-4192 · comercial@cncold.com.br
CN 1200 LT MAX
Mesma faixa da linha LT com subresfriamento adicional para maior capacidade e eficiência. Alimentação 220V/380V 3F apenas, gabinete SPLIT.
- Capacidade
- 12.360 – 20.330 kcal/h
- Temperatura
- -25 °C a -12 °C
- Potência absorvida
- 14,72 – 19,67 kW
- Vazão evaporador
- 20.027 m³/h
- Alcance
- 50 m
Visão geral
- Código
- CN 1200 LT MAX
- Linha
- Linha LT MAX
- Capacidade
- 12.360 – 20.330 kcal/h
- Faixa de temperatura
- -25 °C a -12 °C
- Aplicação principal
- Câmara de congelados de grande volume
- Câmara de congelados de grande volume
- Centro de distribuição congelado
- Estocagem de baixa temperatura com alta carga térmica
- Centros de Distribuição
- Frigoríficos
- Sorvetes
Desempenho
Pontos medidos em matriz — sem interpolação.
- Capacidade frigorífica
- 12.360 – 20.330 kcal/h
- Vazão de ar do evaporador
- 20.027 m³/h
- Ventiladores do evaporador
- 2 × 560 mm
- Alcance
- 50 m
- Pé-direito recomendado
- 12 m
- Vazão de ar do condensador
- 17.447 m³/h
- Ventiladores do condensador
- 2 × 560 mm
Elétrica
- Potência absorvida
- 14,72 – 19,67 kW
- Potência aparente (kVA — fator de potência 0,65)
- 32 kVA
- Tensões disponíveis
- 220V 3F · 380V 3F
- Fases
- 3F
- Frequência
- 60 Hz
Construção e refrigeração
- Material do gabinete
- Aço galvanizado minimizado
- Acabamento
- Pintura epóxi termo endurecida a 300 °C
- Serpentina
- Tubos de cobre com aletas de alumínio
- Temperatura ambiente de projeto
- 40 °C
- Fluido refrigerante
- R404A (GWP-AR5 3943 · ODP 0)
- Degelo
- Gás quente com subresfriamento
Capacidade por condição de operação
Todas as condições cadastradas na planilha oficial para este modelo.
Capacidade por condição de operação
Capacidade nesta condição
13.950 kcal/h
Mínima
12.360 kcal/h
Máxima
20.330 kcal/h
Condições medidas
16
| Modelo | T. externa (ambiente) | Capacidade de refrigeração (kcal/h) na temperatura de câmara | |||
|---|---|---|---|---|---|
| -25 °C | -18 °C | -15 °C | -12 °C | ||
| Valor de cima = capacidade (kcal/h) · valor de baixo = PC = potência elétrica requerida total em kW | kcal/h / PC (kW) | kcal/h / PC (kW) | kcal/h / PC (kW) | kcal/h / PC (kW) | |
| CN 1200 LT MAX | 28 °C | 13.950kcal/h12,03kW PC | 17.345kcal/h13,89kW PC | 18.885kcal/h14,65kW PC | 20.330kcal/h15,46kW PC |
| CN 1200 LT MAX | 32 °C | 13.425kcal/h12,11kW PC | 17.060kcal/h14,03kW PC | 18.410kcal/h14,9kW PC | 19.915kcal/h15,73kW PC |
| CN 1200 LT MAX | 35 °C | 12.910kcal/h12,17kW PC | 16.820kcal/h14,16kW PC | 18.195kcal/h15,03kW PC | 19.505kcal/h15,92kW PC |
| CN 1200 LT MAX | 40 °C | 12.360kcal/h12,19kW PC | 15.960kcal/h14,28kW PC | 17.525kcal/h15,23kW PC | 18.865kcal/h16,18kW PC |
CC = capacidade de refrigeração (kcal/h) medida em regime, com o compressor e o condensador da configuração padrão. PC = potência elétrica requerida total (kw). Fora do envelope de aplicação a célula aparece como “—”. Pontos medidos de câmara: -25 °C, -18 °C, -15 °C, -12 °C.
Dados fixos do modelo — Linha LT MAX
Refrigeração e desempenho
- COPELAND
- ZF41K5E
- REFRIGERANTE
- R404a
- SUPERAQUECIMENTO TOTAL (K)
- 15
- SUPERAQUECIMENTO ÚTIL (K)
- 7
- COPELAND (SECUNDÁRIO)
- ZS19KAE
- SUPERAQUECIMENTO TOTAL SECUNDÁRIO (K)
- 8
- SUPERAQUECIMENTO ÚTIL SECUNDÁRIO (K)
- 1
- SUBRESFRIAMENTO SECUNDÁRIO (K)
- 3
Ventilação
- VENTILADOR CONDENSADOR
- 2 x 560 mm
- VAZÃO VENTILADOR CONDENSADOR (m³/h)
- 17447
- VENTILADOR EVAPORADOR
- 2 x 560 mm
- VAZÃO VENTILADOR EVAPORADOR (m³/h)
- 20027
- POTÊNCIA ELÉTRICA REQUERIDA VENTILADOR (kW)
- 3
- CORRENTE ELÉTRICA VENTILADORES (A)
- 5.4
- VENTILADOR CONDENSADOR SECUNDÁRIO
- 1 x 560 mm
- VAZÃO VENTILADOR CONDENSADOR SECUNDÁRIO (m³/h)
- 7820
- POTÊNCIA ELÉTRICA REQUERIDA VENTILADOR SECUNDÁRIO (kW)
- 0.75
- CORRENTE ELÉTRICA VENTILADORES SECUNDÁRIO (A)
- 1.35
Componentes e construção
Gabinete
- Tipo de gabinete
- SPLIT
Trocadores de calor
- Condensador
- Espaçamento 2,10 mm
- Modelo Evaporador (Circuito Pincipal)
- Espaçamento 7,00 mm
- Modelo Condensador (Secundário)
- Espaçamento 2,10 mm
Outros
- Modelo Tocador De Calor
- Danfoss C12L-EZ-8
Compressores compatíveis
- Compressor Bitzer
- 4JE-15Y
- Compressor Danfoss / Bock
- HGX44e/770-4
- Compressor Dorin
- H1501CS
- Compressor Bitzer (Secundário)
- 2FES-2Y
- Compressor Danfoss (Secundário)
- MLZ019
Fonte: catálogo oficial CN Cold 60 Hz 2024–2026 (v1.2), aba LINHA LT MAX. Valores medidos, sem interpolação.
Configurações construtivas
Variações do mesmo modelo — não são produtos diferentes.

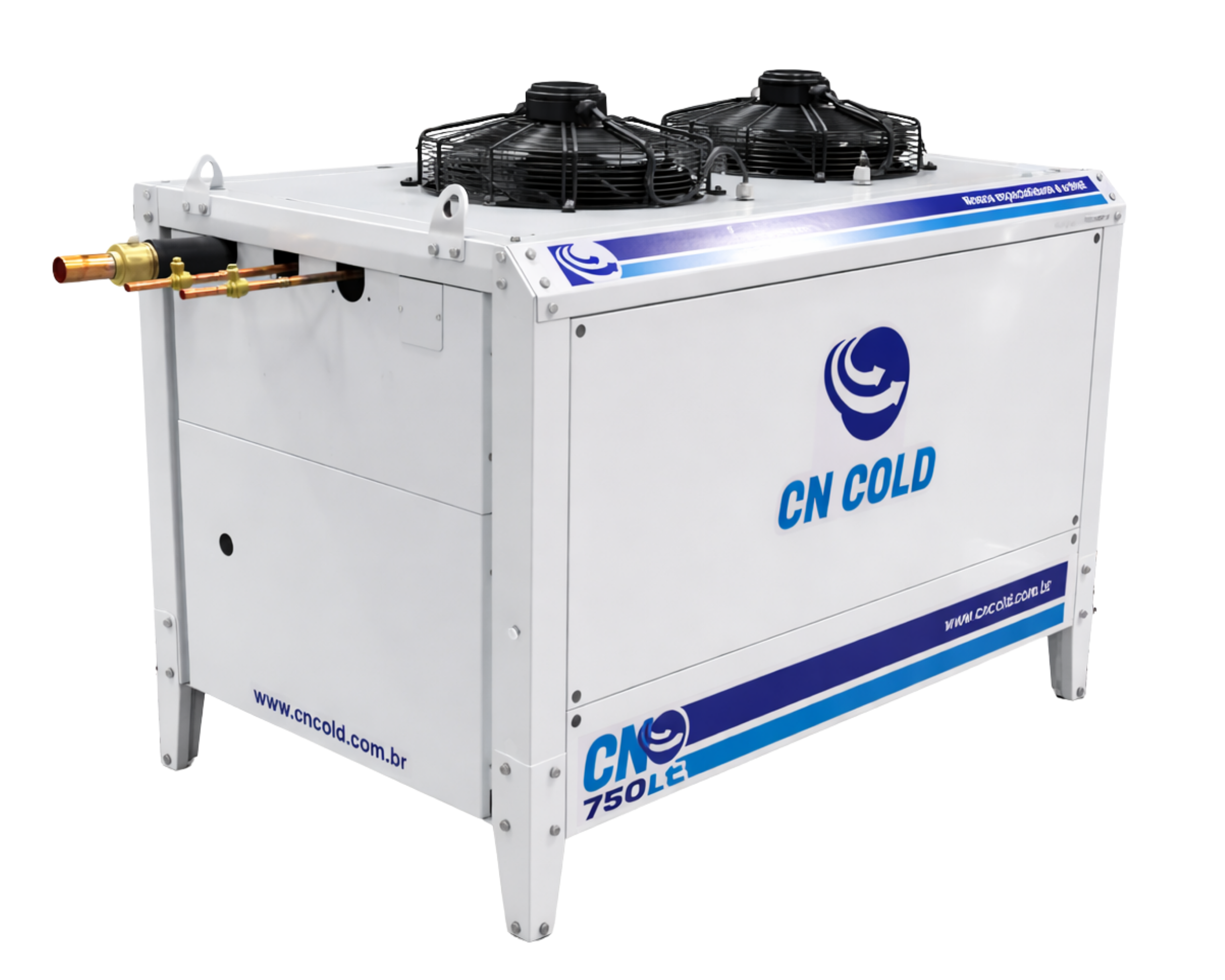

Unidade condensadora para instalação externa.
Notas técnicas e documentos
- Faixa de operação de -25 °C a -12 °C com subresfriamento adicional.
- Alimentação 220V/380V trifásica apenas.
- Capacidades frigoríficas informadas para temperatura ambiente externa de até 40 °C.
- Alimentação elétrica 60 Hz. Tensões disponíveis conforme tabela de cada modelo.
- Quadro elétrico conforme padrões IEC; conjuntos elétricos conforme NBR 5410.
- Itens assinalados com * são opcionais ou dependem da configuração escolhida.
- Valores sujeitos a alteração sem aviso prévio conforme evolução de engenharia.
