Linha AGROLinha ativa

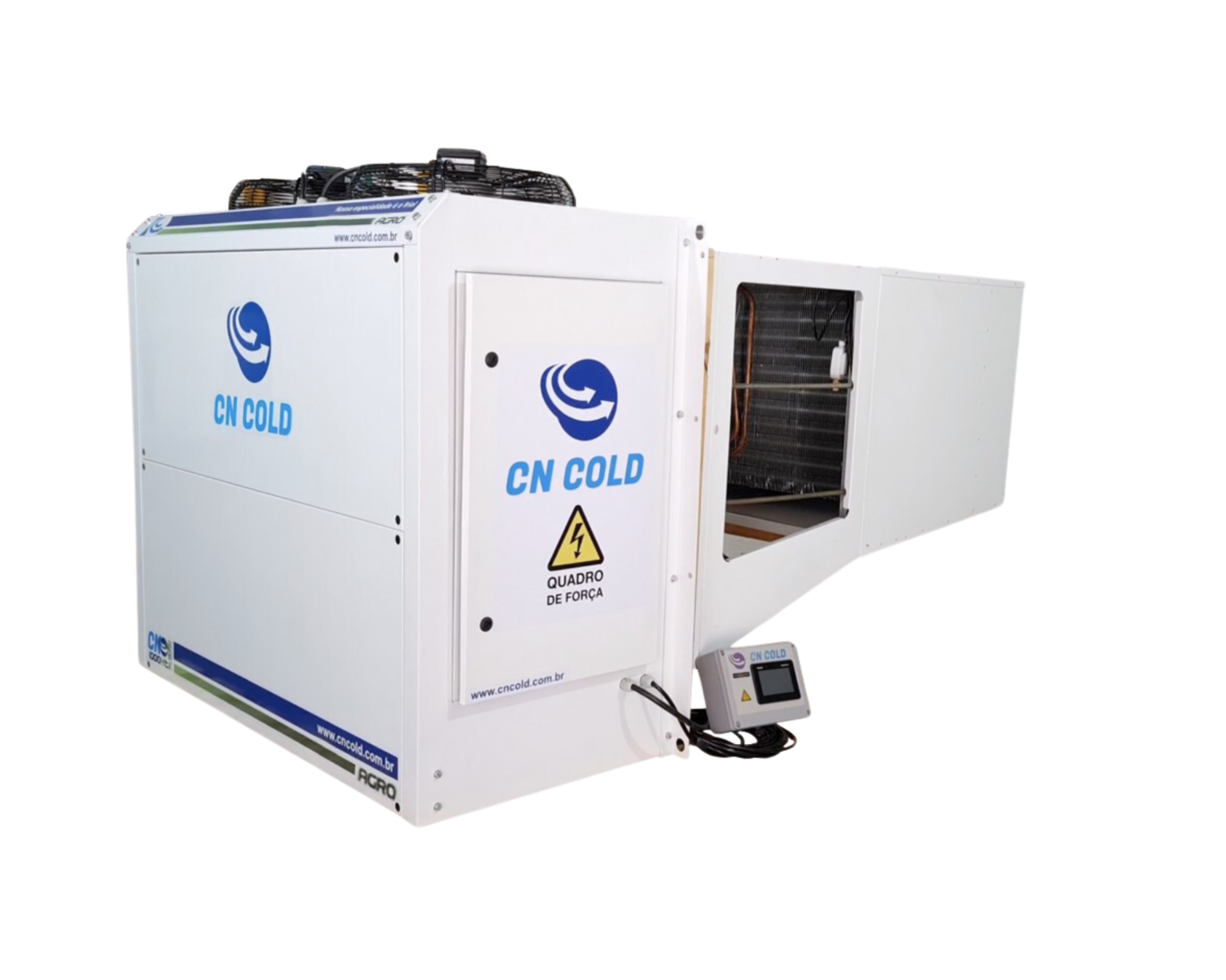

CN 750 AGRO

Name: CN 750 AGRO
Brand: CN Cold

Projetada para armazenamento de sementes, grãos, frutas e verduras, preservando qualidade e germinação.

Desenho técnico Comparar Falar com especialista

Capacidade: 17.730 – 25.005 kcal/h
Temperatura: 8 °C a 16 °C
Potência absorvida: 15 kW
Vazão evaporador: 16.545 m³/h
Alcance: 30 m

Visão geral

Código: CN 750 AGRO
Linha: Linha AGRO
Capacidade: 17.730 – 25.005 kcal/h
Faixa de temperatura: 8 °C a 16 °C
Aplicação principal: Armazenagem de sementes
Controle de umidade: Controle de umidade com recuperação de calor integrado

Armazenagem de sementes
Armazenagem de grãos
Câmara de frutas e verduras
Câmara com controle de umidade
Armazenamento de Sementes e Grãos
Frutas e Verduras
Indústria de Ovos
Laticínios

Desempenho

Pontos medidos em matriz — sem interpolação.

Capacidade frigorífica: 17.730 – 25.005 kcal/h
Vazão de ar do evaporador: 16.545 m³/h
Ventiladores do evaporador: 2 × 500 mm
Alcance: 30 m
Pé-direito recomendado: 10 m
Vazão de ar do condensador: 14.565 m³/h
Ventiladores do condensador: 2 × 500 mm

Elétrica

Potência absorvida: 15 kW
Potência aparente (kVA — fator de potência 0,65): 26 kVA
Tensões disponíveis: 220V 3F · 380V 3F
Fases: 3F
Frequência: 60 Hz
Corrente 220 V 3F: 50 A
Corrente 380 V 3F: 35 A

Construção e refrigeração

Material do gabinete: Aço galvanizado minimizado
Acabamento: Pintura eletrostática
Serpentina: Tubo-aleta com tubos de cobre e aletas de alumínio
Compressor: COPELAND ZB76KCE
Temperatura ambiente de projeto: 40 °C
Fluido refrigerante: R404A
Degelo: Gás quente com reaquecimento por recuperação de calor
Linha de líquido: 7/8" (22,23 mm)
Linha de sucção: 1.3/8" (34,92 mm)
Linha de descarga (gás quente): 7/8" (22,23 mm)
Linha de descarga (desumidificação): 7/8" (22,23 mm)
Dreno: 2 x 1" BSP
Linhas frigorígenas (split): 4 linhas

Dimensional

Configuração Monobloco · ventilador frontal (horizontal).

Largura: 2.063 mm
Altura: 1.165 mm
Profundidade: 865 mm
Recorte no isopainel: 1.950 × 985 mm
Altura de montagem: 500 mm

Capacidade por condição de operação

Todas as condições cadastradas na planilha oficial para este modelo.

Capacidade por condição de operação

Umidade relativa da câmara (%)Temperatura externa (°C)Temperatura interna (°C)

Capacidade nesta condição

17.730 kcal/h

Mínima

17.730 kcal/h

Máxima

25.005 kcal/h

Condições medidas

Segundo valor da célulaRégua ampliada (1 em 1 °C, interpolada)

Capacidade de refrigeração em kcal/h por temperatura ambiente externa e temperatura da câmara
Modelo	T. externa (ambiente)	Capacidade de refrigeração (kcal/h) na temperatura de câmara
Modelo	T. externa (ambiente)	8 °C	10 °C	13 °C	16 °C
Valor de cima = capacidade (kcal/h) · valor de baixo = PC = potência elétrica requerida total em kW		kcal/h / PC (kW)	kcal/h / PC (kW)	kcal/h / PC (kW)	kcal/h / PC (kW)
CN 750 AGRO	28 °C	20.120kcal/h13,7kW PC	21.060kcal/h13,82kW PC	22.553kcal/h14,41kW PC	24.045kcal/h15kW PC
CN 750 AGRO	32 °C	19.340kcal/h14,39kW PC	20.275kcal/h14,55kW PC	22.640kcal/h14,41kW PC	25.005kcal/h14,26kW PC
CN 750 AGRO	35 °C	18.805kcal/h14,95kW PC	19.745kcal/h15,1kW PC	21.448kcal/h15,33kW PC	23.150kcal/h15,55kW PC
CN 750 AGRO	40 °C	17.730kcal/h15,85kW PC	18.740kcal/h16kW PC	20.258kcal/h16,28kW PC	21.775kcal/h16,55kW PC

CC = capacidade de refrigeração (kcal/h) medida em regime, com o compressor e o condensador da configuração padrão. PC = potência elétrica requerida total (kw). Fora do envelope de aplicação a célula aparece como “—”. Pontos medidos de câmara: 8 °C, 10 °C, 13 °C, 16 °C.

Dados fixos do modelo — Linha AGRO

Refrigeração e desempenho

COPELAND: ZB76KCE
REFRIGERANTE: R404a
SUPERAQUECIMENTO TOTAL (K): 12
SUPERAQUECIMENTO ÚTIL (K): 10
SUBRESFRIAMENTO (K): 3

Ventilação

VENTILADOR CONDENSADOR: 2 x 500 mm
VAZÃO VENTILADOR CONDENSADOR (m³/h): 14565
VENTILADOR EVAPORADOR: 2 x 500 mm
VAZÃO VENTILADOR EVAPORADOR (m³/h): 16545
POTÊNCIA ELÉTRICA REQUERIDA VENTILADOR (kW): 4.4
CORRENTE ELÉTRICA VENTILADORES (A): 7.6

Componentes e construção

Gabinete

Gabinete: SMT02
Tipo de gabinete: PLUG-IN / BI-BLOCO / SPLIT

Trocadores de calor

Condensador: Espaçamento 2,10 mm
Evaporador: Espaçamento 3,60 mm

Outros

Reaquecimento: Espaçamento 3,60 mm

Compressores compatíveis

Compressor Bitzer: 4VES-10Y
Compressor Danfoss / Bock: MLZ076

Fonte: catálogo oficial CN Cold 60 Hz 2024–2026 (v1.2), aba LINHA AGRO. Valores medidos, sem interpolação.

Configurações construtivas

Variações do mesmo modelo — não são produtos diferentes.

Unidade compacta plug-in com descarga de ar frontal.

Descarga de ar: Horizontal
Largura: 2.063 mm
Profundidade: 865 mm
Altura: 1.165 mm
Recorte no isopainel: 1.950 × 985 mm
Altura de montagem: 500 mm

Configuração Monobloco · ventilador frontal (horizontal)

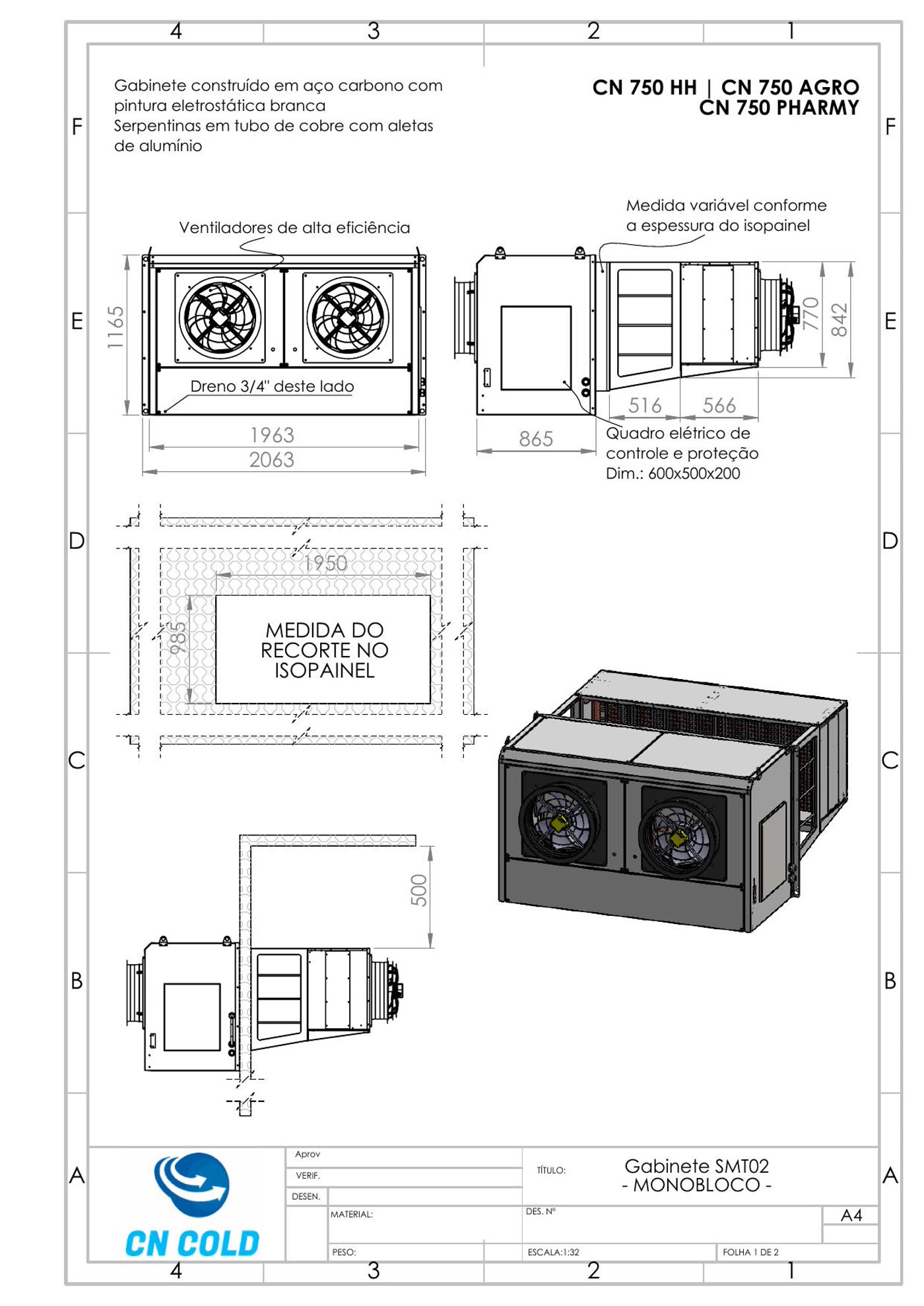

Desenho dimensional do gabinete SMT02 — Desenho dimensional · Plug-in SMT02 Rev.0 — linha comercialAbrir PDF

Desenho dimensional da configuração

Desenho dimensional Plug-in SMT02 Rev.0 — linha comercial — Plug-in SMT02 Rev.0 — linha comercial

Plug-in SMT02 Rev.0 — linha comercialPLUG-IN SMT02 · Rev. Rev.0Abrir PDF

Notas técnicas e documentos

Faixa de operação de 8 °C a 16 °C.
Capacidade frigorífica varia conforme umidade relativa e temperatura externa e interna.
Sistema de controle de umidade com recuperação de calor integrado.
ΔT de evaporação 10 ± 2 °C e de condensação 12 ± 2 °C.
Capacidades frigoríficas informadas para temperatura ambiente externa de até 40 °C.
Alimentação elétrica 60 Hz. Tensões disponíveis conforme tabela de cada modelo.
Quadro elétrico conforme padrões IEC; conjuntos elétricos conforme NBR 5410.
Itens assinalados com * são opcionais ou dependem da configuração escolhida.
Valores sujeitos a alteração sem aviso prévio conforme evolução de engenharia.

Plug-in SMT02 Rev.0 — linha comercialDesenho dimensional · PLUG-IN SMT02 · Rev. Rev.0Abrir
