Linha HTLinha ativa

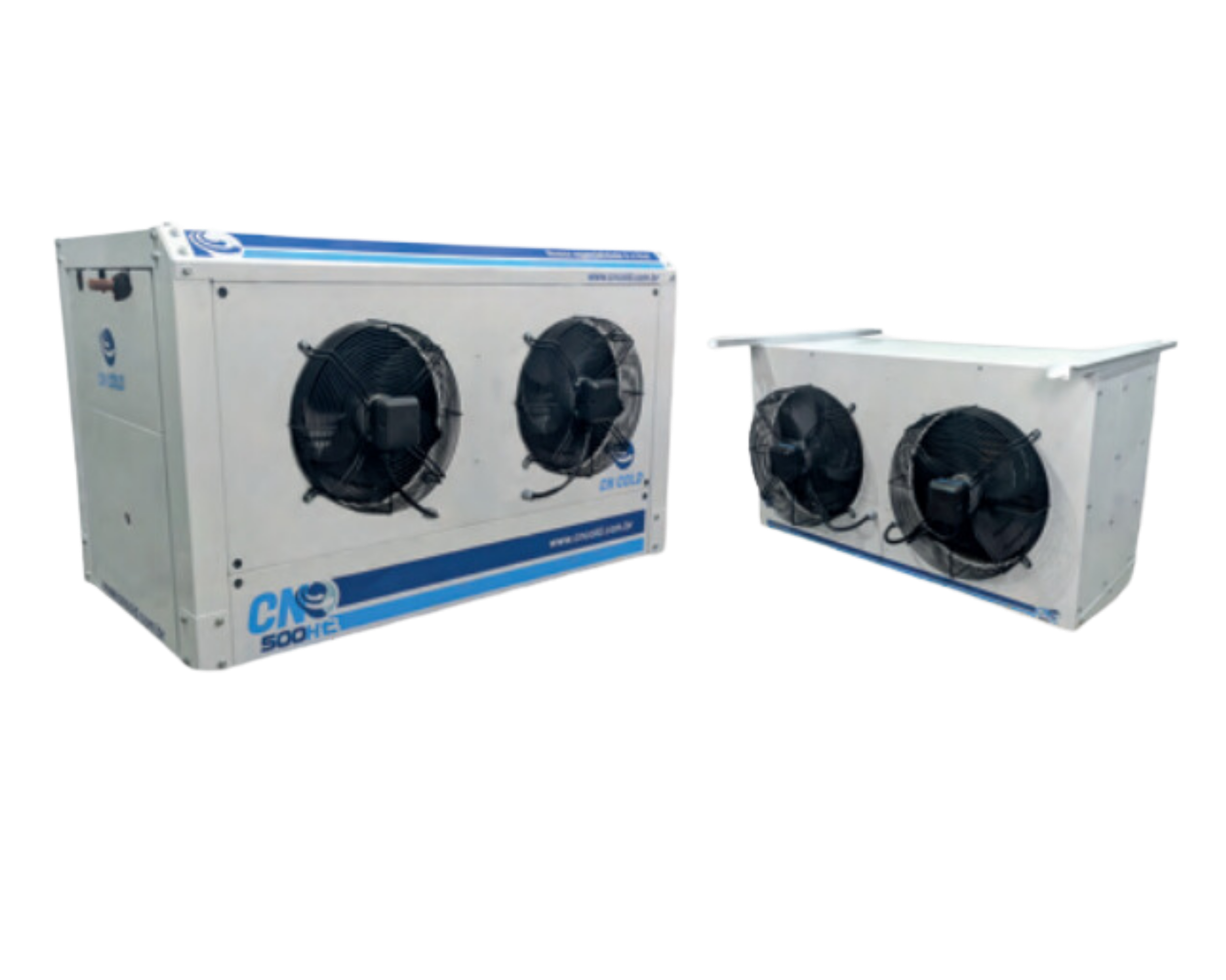

CN 500 HT

Name: CN 500 HT
Brand: CN Cold

Para ambientes climatizados, salas de processo e áreas de manipulação que exigem temperatura estável.

Desenho técnico Comparar Falar com especialista

Capacidade: 6.950 – 10.430 kcal/h
Temperatura: 10 °C a 20 °C
Potência absorvida: 3,85 – 4,71 kW
Vazão evaporador: 7.525 m³/h
Alcance: 20 m

Visão geral

Código: CN 500 HT
Linha: Linha HT
Capacidade: 6.950 – 10.430 kcal/h
Faixa de temperatura: 10 °C a 20 °C
Aplicação principal: Sala climatizada

Sala climatizada
Área de manipulação
Sala de processo com temperatura estável
Armazenagem de medicamentos e insumos
Climatização
Indústria de Medicamentos e Vacinas
Indústria Química
Panificação

Desempenho

Pontos medidos em matriz — sem interpolação.

Capacidade frigorífica: 6.950 – 10.430 kcal/h
Vazão de ar do evaporador: 7.525 m³/h
Ventiladores do evaporador: 2 × 400 mm
Alcance: 20 m
Pé-direito recomendado: 6 m
Vazão de ar do condensador: 6.554 m³/h
Ventiladores do condensador: 2 × 400 mm

Elétrica

Potência absorvida: 3,85 – 4,71 kW
Potência aparente (kVA — fator de potência 0,65): 9 kVA
Tensões disponíveis: 220V 3F · 380V 3F
Fases: 3F
Frequência: 60 Hz

Construção e refrigeração

Material do gabinete: Aço galvanizado minimizado
Acabamento: Pintura epóxi termo endurecida a 300 °C
Serpentina: Tubos de cobre com aletas de alumínio
Compressor: COPELAND ZP34K5E
Temperatura ambiente de projeto: 40 °C
Fluido refrigerante: R410 (GWP-AR5 1924 · ODP 0) ou R134A (GWP-AR5 1300 · ODP 0)*
Degelo: Parada de ciclo
Linha de líquido: 1/2" (12,7 mm)
Linha de sucção: 7/8" (22,23 mm)
Linha de descarga (gás quente): 1/2" (12,7 mm)
Dreno: 1 x 1" BSP

Dimensional

Configuração Monobloco · ventilador frontal (horizontal).

Largura: 1.423 mm
Altura: 1.045 mm
Profundidade: 650 mm
Recorte no isopainel: 1.230 × 885 mm

Capacidade por condição de operação

Todas as condições cadastradas na planilha oficial para este modelo.

Capacidade por condição de operação

TEMPERATURA DA CÂMARA (°C)TEMPERATURA EXTERNA (°C)

Capacidade nesta condição

7.955 kcal/h

Mínima

6.950 kcal/h

Máxima

10.430 kcal/h

Condições medidas

Segundo valor da célulaRégua ampliada (1 em 1 °C, interpolada)

Capacidade de refrigeração em kcal/h por temperatura ambiente externa e temperatura da câmara
Modelo	T. externa (ambiente)	Capacidade de refrigeração (kcal/h) na temperatura de câmara
Modelo	T. externa (ambiente)	10 °C	13 °C	16 °C	20 °C
Valor de cima = capacidade (kcal/h) · valor de baixo = PC = potência elétrica requerida total em kW		kcal/h / PC (kW)	kcal/h / PC (kW)	kcal/h / PC (kW)	kcal/h / PC (kW)
CN 500 HT	28 °C	7.955kcal/h3,85kW PC	8.765kcal/h3,87kW PC	9.495kcal/h3,89kW PC	10.430kcal/h3,98kW PC
CN 500 HT	32 °C	7.730kcal/h4,1kW PC	8.325kcal/h4,12kW PC	9.195kcal/h4,14kW PC	10.105kcal/h4,16kW PC
CN 500 HT	35 °C	7.430kcal/h4,3kW PC	8.145kcal/h4,32kW PC	8.840kcal/h4,34kW PC	9.900kcal/h4,36kW PC
CN 500 HT	40 °C	6.950kcal/h4,66kW PC	7.750kcal/h4,68kW PC	8.430kcal/h4,69kW PC	9.290kcal/h4,71kW PC

CC = capacidade de refrigeração (kcal/h) medida em regime, com o compressor e o condensador da configuração padrão. PC = potência elétrica requerida total (kw). Fora do envelope de aplicação a célula aparece como “—”. Pontos medidos de câmara: 10 °C, 13 °C, 16 °C, 20 °C.

Dados fixos do modelo — Linha HT

Refrigeração e desempenho

COPELAND: ZP34K5E
REFRIGERANTE: R410a
SUPERAQUECIMENTO TOTAL (K): 8
SUPERAQUECIMENTO ÚTIL (K): 7
SUBRESFRIAMENTO (K): 3

Ventilação

VENTILADOR CONDENSADOR: 2 x 400 mm
VAZÃO VENTILADOR CONDENSADOR (m³/h): 6554
VENTILADOR EVAPORADOR: 2 x 400 mm
VAZÃO VENTILADOR EVAPORADOR (m³/h): 7525
POTÊNCIA ELÉTRICA REQUERIDA VENTILADOR (kW): 1.4
CORRENTE ELÉTRICA VENTILADORES (A): 2.28

Componentes e construção

Gabinete

Gabinete: CN2
Tipo de gabinete: PLUG-IN / BI-BLOCO / SPLIT

Trocadores de calor

Condensador: Espaçamento 2,10 mm
Evaporador: Espaçamento 5,00 mm

Fonte: catálogo oficial CN Cold 60 Hz 2024–2026 (v1.2), aba LINHA HT. Valores medidos, sem interpolação.

Configurações construtivas

Variações do mesmo modelo — não são produtos diferentes.

Unidade compacta plug-in com descarga de ar frontal.

Descarga de ar: Horizontal
Largura: 1.423 mm
Profundidade: 650 mm
Altura: 1.045 mm
Recorte no isopainel: 1.230 × 885 mm
Afastamento mínimo: 400 mm

Configuração Monobloco · ventilador frontal (horizontal)

Desenho dimensional do gabinete CN2 — Desenho dimensional · Plug-in CN2 Rev.3 — desenho dimensionalAbrir PDF

Desenho dimensional da configuração

Desenho dimensional Plug-in CN2 Rev.3 — desenho dimensional — Plug-in CN2 Rev.3 — desenho dimensional

Plug-in CN2 Rev.3 — desenho dimensionalPLUG-IN CN2 · Rev. Rev.3Abrir PDF

Notas técnicas e documentos

Faixa de operação de 10 °C a 20 °C.
Fluidos refrigerantes de menor impacto ambiental conforme configuração.
Capacidades frigoríficas informadas para temperatura ambiente externa de até 40 °C.
Alimentação elétrica 60 Hz. Tensões disponíveis conforme tabela de cada modelo.
Quadro elétrico conforme padrões IEC; conjuntos elétricos conforme NBR 5410.
Itens assinalados com * são opcionais ou dependem da configuração escolhida.
Valores sujeitos a alteração sem aviso prévio conforme evolução de engenharia.

Plug-in CN2 Rev.3 — desenho dimensionalDesenho dimensional · PLUG-IN CN2 · Rev. Rev.3Abrir
