Ficha técnica · CN 400 HT
Linha HT
CN Cold Indústria e Tecnologia em Refrigeração Ltda.
CNPJ 34.706.307/0001-24
(11) 4054-4192 · comercial@cncold.com.br
CN 400 HT
Para ambientes climatizados, salas de processo e áreas de manipulação que exigem temperatura estável.
- Capacidade
- 5.150 – 7.965 kcal/h
- Temperatura
- 10 °C a 20 °C
- Potência absorvida
- 2,92 – 3,45 kW
- Vazão evaporador
- 7.630 m³/h
- Alcance
- 20 m
Visão geral
- Código
- CN 400 HT
- Linha
- Linha HT
- Capacidade
- 5.150 – 7.965 kcal/h
- Faixa de temperatura
- 10 °C a 20 °C
- Aplicação principal
- Sala climatizada
- Sala climatizada
- Área de manipulação
- Sala de processo com temperatura estável
- Armazenagem de medicamentos e insumos
- Climatização
- Indústria de Medicamentos e Vacinas
- Indústria Química
- Panificação
Desempenho
Pontos medidos em matriz — sem interpolação.
- Capacidade frigorífica
- 5.150 – 7.965 kcal/h
- Vazão de ar do evaporador
- 7.630 m³/h
- Ventiladores do evaporador
- 2 × 400 mm
- Alcance
- 20 m
- Pé-direito recomendado
- 6 m
- Vazão de ar do condensador
- 6.603 m³/h
- Ventiladores do condensador
- 2 × 400 mm
Elétrica
- Potência absorvida
- 2,92 – 3,45 kW
- Potência aparente (kVA — fator de potência 0,65)
- 7 kVA
- Tensões disponíveis
- 220V 1F · 220V 3F · 380V 3F
- Fases
- 1F · 3F
- Frequência
- 60 Hz
- Corrente de infraestrutura
- 34 A
Construção e refrigeração
- Material do gabinete
- Aço galvanizado minimizado
- Acabamento
- Pintura epóxi termo endurecida a 300 °C
- Serpentina
- Tubos de cobre com aletas de alumínio
- Compressor
- COPELAND ZS21KCE
- Temperatura ambiente de projeto
- 40 °C
- Fluido refrigerante
- R410 (GWP-AR5 1924 · ODP 0) ou R134A (GWP-AR5 1300 · ODP 0)*
- Degelo
- Parada de ciclo
- Linha de líquido
- 1/2" (12,7 mm)
- Linha de sucção
- 7/8" (22,23 mm)
- Linha de descarga (gás quente)
- 5/8" (15,87 mm)
- Dreno
- 1 x 1" BSP
Capacidade por condição de operação
Todas as condições cadastradas na planilha oficial para este modelo.
Capacidade por condição de operação
Capacidade nesta condição
5.635 kcal/h
Mínima
5.150 kcal/h
Máxima
7.965 kcal/h
Condições medidas
16
| Modelo | T. externa (ambiente) | Capacidade de refrigeração (kcal/h) na temperatura de câmara | |||
|---|---|---|---|---|---|
| 10 °C | 13 °C | 16 °C | 20 °C | ||
| Valor de cima = capacidade (kcal/h) · valor de baixo = PC = potência elétrica requerida total em kW | kcal/h / PC (kW) | kcal/h / PC (kW) | kcal/h / PC (kW) | kcal/h / PC (kW) | |
| CN 400 HT | 28 °C | 5.635kcal/h2,92kW PC | 6.405kcal/h2,95kW PC | 6.895kcal/h2,98kW PC | 7.965kcal/h3,03kW PC |
| CN 400 HT | 32 °C | 5.575kcal/h3,04kW PC | 6.125kcal/h3,08kW PC | 6.830kcal/h3,11kW PC | 7.655kcal/h3,16kW PC |
| CN 400 HT | 35 °C | 5.445kcal/h3,14kW PC | 5.975kcal/h3,18kW PC | 6.665kcal/h3,21kW PC | 7.475kcal/h3,26kW PC |
| CN 400 HT | 40 °C | 5.150kcal/h3,33kW PC | 5.790kcal/h3,36kW PC | 6.470kcal/h3,4kW PC | 7.260kcal/h3,45kW PC |
CC = capacidade de refrigeração (kcal/h) medida em regime, com o compressor e o condensador da configuração padrão. PC = potência elétrica requerida total (kw). Fora do envelope de aplicação a célula aparece como “—”. Pontos medidos de câmara: 10 °C, 13 °C, 16 °C, 20 °C.
Dados fixos do modelo — Linha HT
Refrigeração e desempenho
- COPELAND
- ZB21KCE
- REFRIGERANTE
- R134a
- SUPERAQUECIMENTO TOTAL (K)
- 8
- SUPERAQUECIMENTO ÚTIL (K)
- 7
- SUBRESFRIAMENTO (K)
- 3
Ventilação
- VENTILADOR CONDENSADOR
- 2 x 400 mm
- VAZÃO VENTILADOR CONDENSADOR (m³/h)
- 6603
- VENTILADOR EVAPORADOR
- 2 x 400 mm
- VAZÃO VENTILADOR EVAPORADOR (m³/h)
- 7630
- POTÊNCIA ELÉTRICA REQUERIDA VENTILADOR (kW)
- 1.4
- CORRENTE ELÉTRICA VENTILADORES (A)
- 2.28
Componentes e construção
Gabinete
- Gabinete
- CN2
- Tipo de gabinete
- PLUG-IN / BI-BLOCO / SPLIT
Trocadores de calor
- Condensador
- Espaçamento 2,10 mm
- Evaporador
- Espaçamento 5,00 mm
Compressores compatíveis
- Compressor Bitzer
- 2EES-2Y
- Compressor Danfoss / Bock
- MTZ036
- Compressor Dorin
- H221CC
Fonte: catálogo oficial CN Cold 60 Hz 2024–2026 (v1.2), aba LINHA HT. Valores medidos, sem interpolação.
Configurações construtivas
Variações do mesmo modelo — não são produtos diferentes.

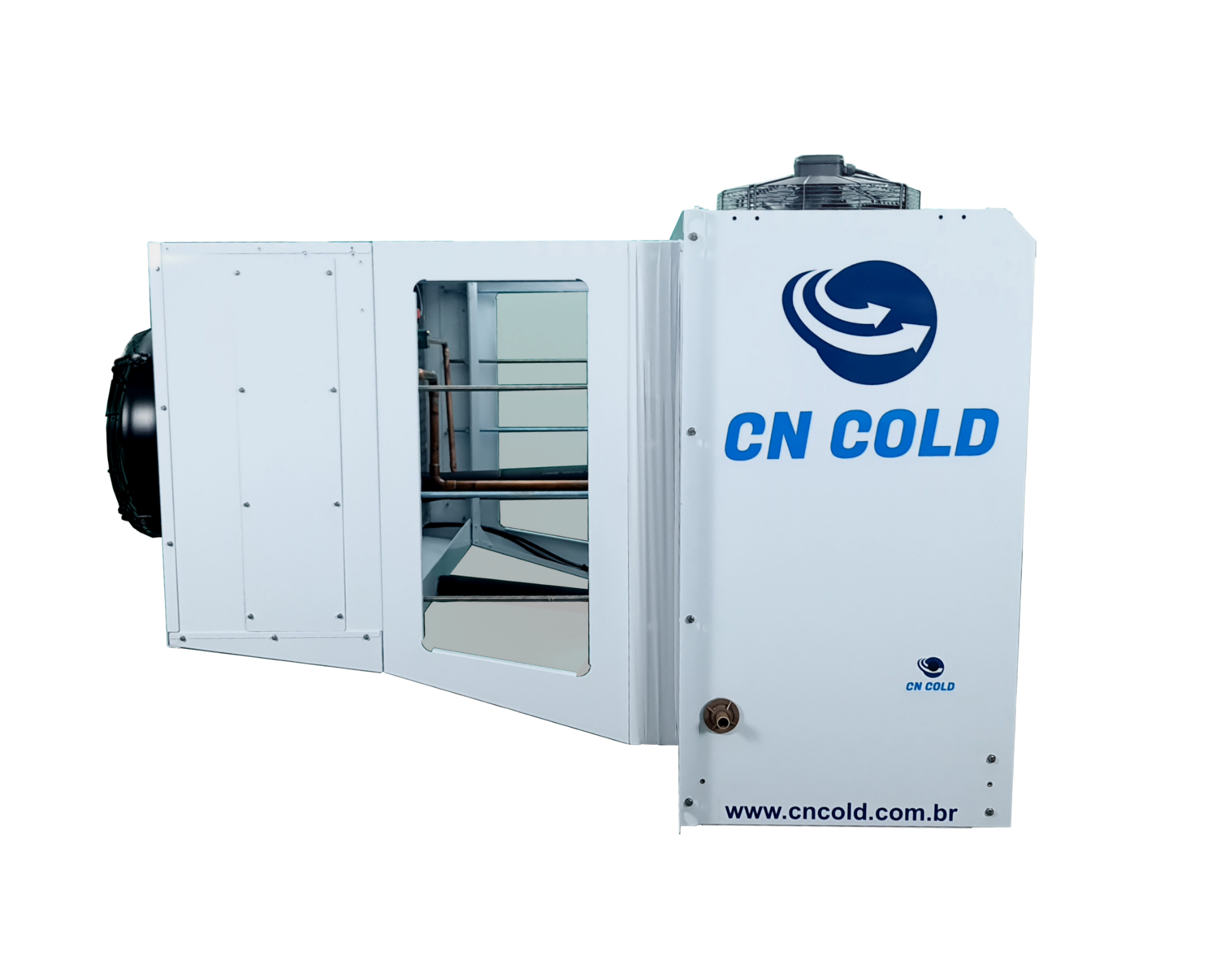

Unidade compacta plug-in com descarga de ar frontal.
- Descarga de ar
- Horizontal
Notas técnicas e documentos
- Faixa de operação de 10 °C a 20 °C.
- Fluidos refrigerantes de menor impacto ambiental conforme configuração.
- Capacidades frigoríficas informadas para temperatura ambiente externa de até 40 °C.
- Alimentação elétrica 60 Hz. Tensões disponíveis conforme tabela de cada modelo.
- Quadro elétrico conforme padrões IEC; conjuntos elétricos conforme NBR 5410.
- Itens assinalados com * são opcionais ou dependem da configuração escolhida.
- Valores sujeitos a alteração sem aviso prévio conforme evolução de engenharia.
