Linha AGROLinha ativa

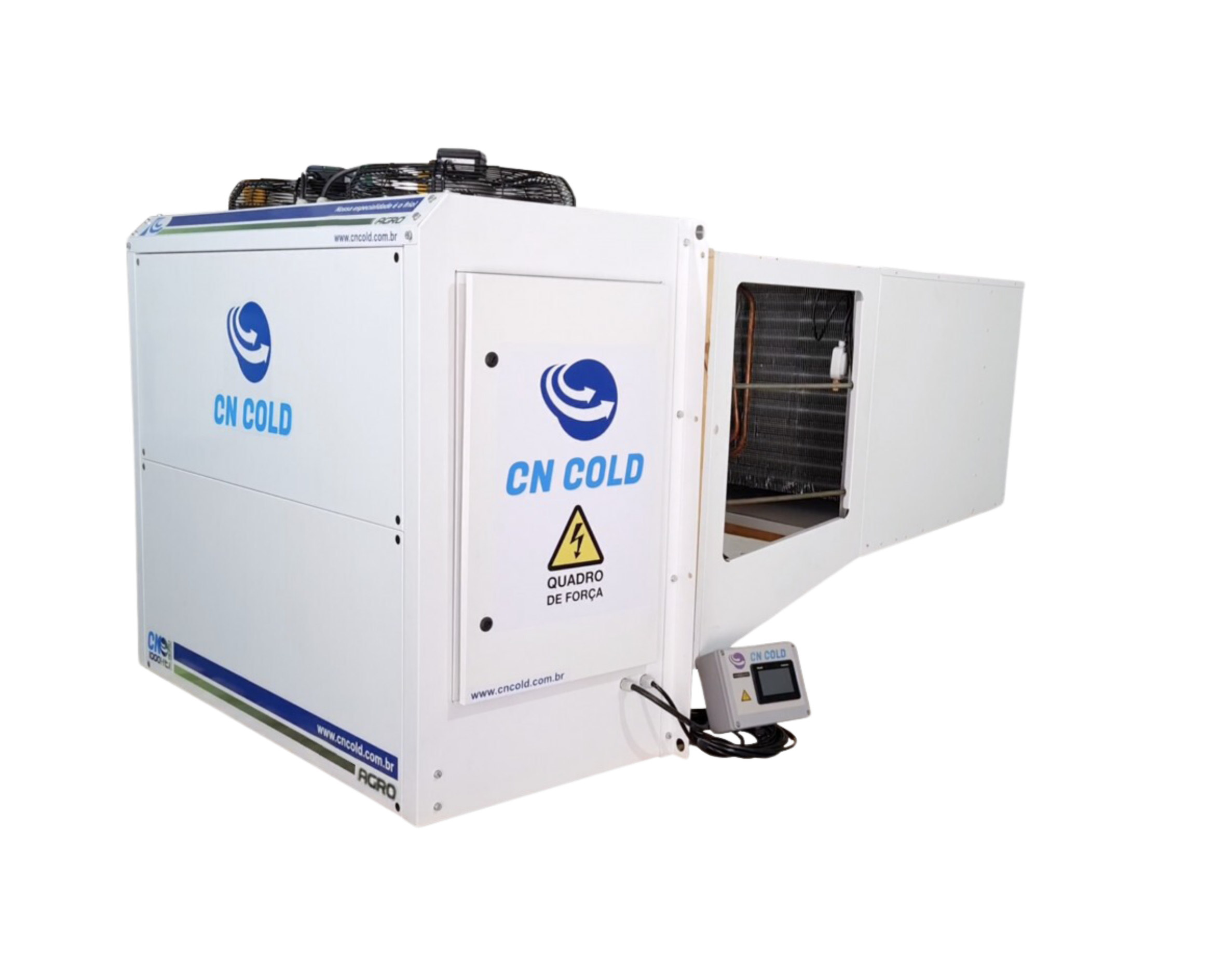

CN 300 AGRO

Name: CN 300 AGRO
Brand: CN Cold

Projetada para armazenamento de sementes, grãos, frutas e verduras, preservando qualidade e germinação.

Desenho técnico Comparar Falar com especialista

Capacidade: 6.090 – 8.720 kcal/h
Temperatura: 8 °C a 16 °C
Potência absorvida: 6 kW
Vazão evaporador: 4.760 m³/h
Alcance: 8 m

Visão geral

Código: CN 300 AGRO
Linha: Linha AGRO
Capacidade: 6.090 – 8.720 kcal/h
Faixa de temperatura: 8 °C a 16 °C
Aplicação principal: Armazenagem de sementes
Controle de umidade: Controle de umidade com recuperação de calor integrado

Armazenagem de sementes
Armazenagem de grãos
Câmara de frutas e verduras
Câmara com controle de umidade
Armazenamento de Sementes e Grãos
Frutas e Verduras
Indústria de Ovos
Laticínios

Desempenho

Pontos medidos em matriz — sem interpolação.

Capacidade frigorífica: 6.090 – 8.720 kcal/h
Vazão de ar do evaporador: 4.760 m³/h
Ventiladores do evaporador: 2 × 350 mm
Alcance: 8 m
Pé-direito recomendado: 5 m
Vazão de ar do condensador: 3.093 m³/h
Ventiladores do condensador: 2 × 350 mm

Elétrica

Potência absorvida: 6 kW
Potência aparente (kVA — fator de potência 0,65): 10 kVA
Tensões disponíveis: 220V 3F · 380V 3F
Fases: 3F
Frequência: 60 Hz
Corrente 220 V 3F: 18 A
Corrente 380 V 3F: 10,1 A
Corrente de infraestrutura: 30 A

Construção e refrigeração

Material do gabinete: Aço galvanizado minimizado
Acabamento: Pintura eletrostática
Serpentina: Tubo-aleta com tubos de cobre e aletas de alumínio
Compressor: COPELAND ZS21KAE
Temperatura ambiente de projeto: 40 °C
Fluido refrigerante: R404A
Degelo: Gás quente com reaquecimento por recuperação de calor
Linha de líquido: 1/2" (12,7 mm)
Linha de sucção: 7/8" (22,23 mm)
Linha de descarga (gás quente): 1/2" (12,7 mm)
Linha de descarga (desumidificação): 1/2" (12,7 mm)
Dreno: 1 x 1" BSP
Linhas frigorígenas (split): 4 linhas

Dimensional

Configuração Monobloco · ventilador frontal (horizontal).

Largura: 1.150 mm
Altura: 1.045 mm
Profundidade: 796 mm
Recorte no isopainel: 1.015 × 747 mm
Altura de montagem: 350 mm

Capacidade por condição de operação

Todas as condições cadastradas na planilha oficial para este modelo.

Capacidade por condição de operação

Umidade relativa da câmara (%)Temperatura externa (°C)Temperatura interna (°C)

Capacidade nesta condição

6.150 kcal/h

Mínima

6.090 kcal/h

Máxima

8.720 kcal/h

Condições medidas

Segundo valor da célulaRégua ampliada (1 em 1 °C, interpolada)

Capacidade de refrigeração em kcal/h por temperatura ambiente externa e temperatura da câmara
Modelo	T. externa (ambiente)	Capacidade de refrigeração (kcal/h) na temperatura de câmara
Modelo	T. externa (ambiente)	8 °C	10 °C	13 °C	16 °C
Valor de cima = capacidade (kcal/h) · valor de baixo = PC = potência elétrica requerida total em kW		kcal/h / PC (kW)	kcal/h / PC (kW)	kcal/h / PC (kW)	kcal/h / PC (kW)
CN 300 AGRO	28 °C	7.080kcal/h4,35kW PC	7.475kcal/h4,4kW PC	8.100kcal/h4,48kW PC	8.720kcal/h4,57kW PC
CN 300 AGRO	32 °C	6.775kcal/h4,57kW PC	7.110kcal/h4,65kW PC	7.705kcal/h4,73kW PC	8.370kcal/h4,82kW PC
CN 300 AGRO	35 °C	6.535kcal/h4,78kW PC	6.835kcal/h4,84kW PC	7.455kcal/h4,93kW PC	8.000kcal/h5,02kW PC
CN 300 AGRO	40 °C	6.090kcal/h5,1kW PC	6.385kcal/h5,16kW PC	7.000kcal/h5,25kW PC	7.500kcal/h5,35kW PC

CC = capacidade de refrigeração (kcal/h) medida em regime, com o compressor e o condensador da configuração padrão. PC = potência elétrica requerida total (kw). Fora do envelope de aplicação a célula aparece como “—”. Pontos medidos de câmara: 8 °C, 10 °C, 13 °C, 16 °C.

Dados fixos do modelo — Linha AGRO

Refrigeração e desempenho

COPELAND: ZS21KAE
REFRIGERANTE: R404a
SUPERAQUECIMENTO TOTAL (K): 12
SUPERAQUECIMENTO ÚTIL (K): 10
SUBRESFRIAMENTO (K): 3

Ventilação

VENTILADOR CONDENSADOR: 2 x 350 mm
VAZÃO VENTILADOR CONDENSADOR (m³/h): 3930
VENTILADOR EVAPORADOR: 2 x 350 mm
VAZÃO VENTILADOR EVAPORADOR (m³/h): 4760
POTÊNCIA ELÉTRICA REQUERIDA VENTILADOR (kW): 1.12
CORRENTE ELÉTRICA VENTILADORES (A): 1.92

Componentes e construção

Gabinete

Gabinete: CN1
Tipo de gabinete: PLUG-IN / BI-BLOCO / SPLIT

Trocadores de calor

Condensador: Espaçamento 2,10 mm
Evaporador: Espaçamento 3,60 mm

Outros

Reaquecimento: Espaçamento 3,60 mm

Compressores compatíveis

Compressor Bitzer: 2EES-3Y
Compressor Danfoss / Bock: MTZ040

Fonte: catálogo oficial CN Cold 60 Hz 2024–2026 (v1.2), aba LINHA AGRO. Valores medidos, sem interpolação.

Configurações construtivas

Variações do mesmo modelo — não são produtos diferentes.

Unidade compacta plug-in com descarga de ar frontal.

Descarga de ar: Horizontal
Largura: 1.150 mm
Profundidade: 796 mm
Altura: 1.045 mm
Recorte no isopainel: 1.015 × 747 mm
Altura de montagem: 350 mm

Configuração Monobloco · ventilador frontal (horizontal)

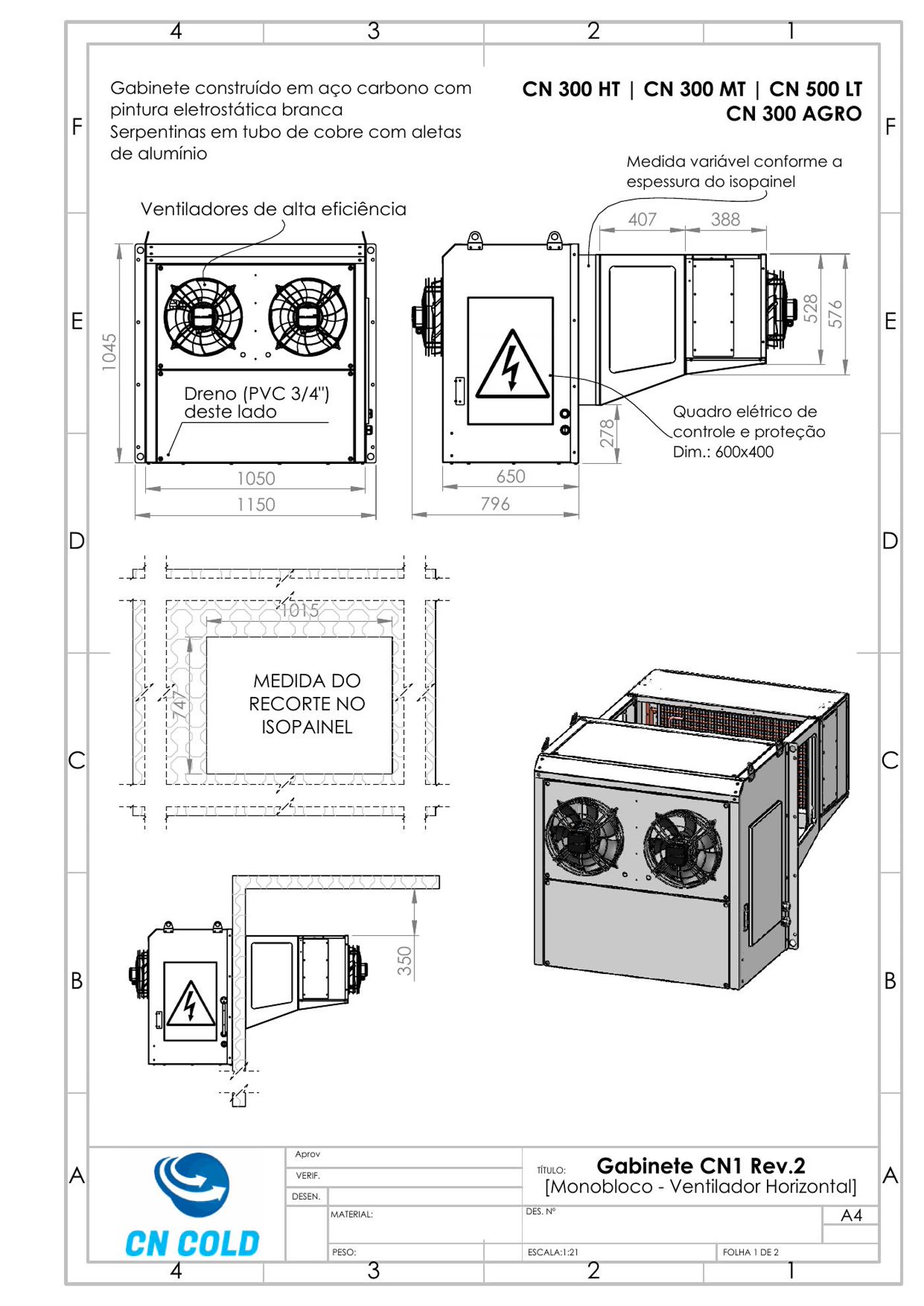

Desenho dimensional do gabinete CN1 — Desenho dimensional · Plug-in CN1 Rev.2 — ventilador horizontalAbrir PDF

Desenho dimensional da configuração

Desenho dimensional Plug-in CN1 Rev.2 — ventilador horizontal — Plug-in CN1 Rev.2 — ventilador horizontal

Plug-in CN1 Rev.2 — ventilador horizontalPLUG-IN CN1 · Rev. Rev.2Abrir PDF

Notas técnicas e documentos

Faixa de operação de 8 °C a 16 °C.
Capacidade frigorífica varia conforme umidade relativa e temperatura externa e interna.
Sistema de controle de umidade com recuperação de calor integrado.
ΔT de evaporação 10 ± 2 °C e de condensação 12 ± 2 °C.
Capacidades frigoríficas informadas para temperatura ambiente externa de até 40 °C.
Alimentação elétrica 60 Hz. Tensões disponíveis conforme tabela de cada modelo.
Quadro elétrico conforme padrões IEC; conjuntos elétricos conforme NBR 5410.
Itens assinalados com * são opcionais ou dependem da configuração escolhida.
Valores sujeitos a alteração sem aviso prévio conforme evolução de engenharia.

Plug-in CN1 Rev.2 — ventilador horizontalDesenho dimensional · PLUG-IN CN1 · Rev. Rev.2Abrir
