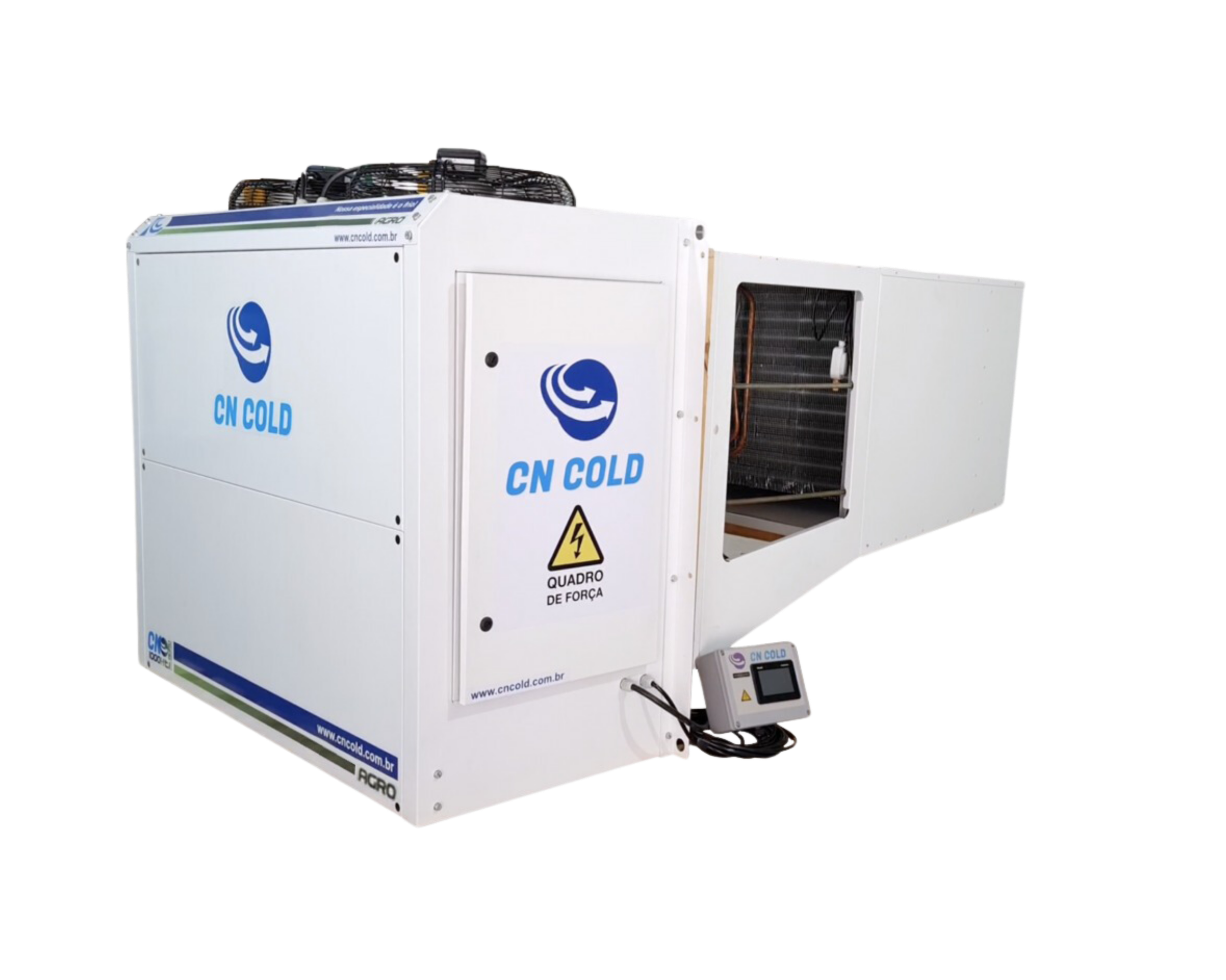

CN 200 AGRO
Projetada para armazenamento de sementes, grãos, frutas e verduras, preservando qualidade e germinação.
- Capacidade
- 3.245 – 4.670 kcal/h
- Temperatura
- 8 °C a 16 °C
- Potência absorvida
- 2,73 kW
- Vazão evaporador
- 2.940 m³/h
- Alcance
- 8 m
Visão geral
- Código
- CN 200 AGRO
- Linha
- Linha AGRO
- Capacidade
- 3.245 – 4.670 kcal/h
- Faixa de temperatura
- 8 °C a 16 °C
- Aplicação principal
- Armazenagem de sementes
- Controle de umidade
- Controle de umidade com recuperação de calor integrado
- Armazenagem de sementes
- Armazenagem de grãos
- Câmara de frutas e verduras
- Câmara com controle de umidade
- Armazenamento de Sementes e Grãos
- Frutas e Verduras
- Indústria de Ovos
- Laticínios
Desempenho
Pontos medidos em matriz — sem interpolação.
- Capacidade frigorífica
- 3.245 – 4.670 kcal/h
- Vazão de ar do evaporador
- 2.940 m³/h
- Ventiladores do evaporador
- 1 × 350 mm
- Alcance
- 8 m
- Pé-direito recomendado
- 5 m
- Vazão de ar do condensador
- 2.165 m³/h
- Ventiladores do condensador
- 1 × 350 mm
Elétrica
- Potência absorvida
- 2,73 kW
- Potência aparente (kVA — fator de potência 0,65)
- 6 kVA
- Tensões disponíveis
- 220V 1F · 220V 3F · 380V 3F
- Fases
- 1F · 3F
- Frequência
- 60 Hz
- Corrente 220 V 1F
- 15,5 A
- Corrente 220 V 3F
- 9,7 A
- Corrente 380 V 3F
- 4,3 A
- Corrente de partida 220 V 1F
- 124 A
- Corrente de partida 220 V 3F
- 77,7 A
- Corrente de partida 380 V 3F
- 34,4 A
- Corrente de infraestrutura
- 15,5 A
Construção e refrigeração
- Material do gabinete
- Aço galvanizado minimizado
- Acabamento
- Pintura eletrostática branca
- Serpentina
- Tubos de cobre com aletas de alumínio
- Compressor
- COPELAND ZS13KAE
- Temperatura ambiente de projeto
- 40 °C
- Fluido refrigerante
- R404A
- Degelo
- Gás quente com reaquecimento por recuperação de calor
- Linha de líquido
- 3/8" (9,52 mm)
- Linha de sucção
- 5/8" (15,87 mm)
- Linha de descarga (gás quente)
- 1/2" (12,7 mm)
- Linha de descarga (desumidificação)
- 1/2" (12,7 mm)
- Dreno
- 1 x 1" BSP
- Linhas frigorígenas (split)
- 4 linhas
Dimensional
Configuração Monobloco · ventilador frontal (horizontal).
- Largura
- 913 mm
- Altura
- 1.045 mm
- Profundidade
- 785 mm
- Recorte no isopainel
- 775 × 725 mm
Instalação
Configuração Monobloco · ventilador frontal (horizontal).
- Tipo de montagem
- Monobloco plug-in embutido em isopainel, ventilador frontal (descarga horizontal)
- Diâmetro do dreno
- PVC 3/4 in
- Afastamentos mínimos
- Afastamento mínimo de 500 mm ao redor do recorte de alvenaria
- Quadro elétrico
- 600 × 400 mm
- Alimentação
- Tomada industrial com cabo de 1,5 m; acima de 63 A, ligação direta no disjuntor
- Trecho variável de 356 a 388 mm conforme a espessura do isopainel.
- Recorte no isopainel de 775 × 725 mm.
Capacidade por condição de operação
Todas as condições cadastradas na planilha oficial para este modelo.
Capacidade por condição de operação
Capacidade nesta condição
3.330 kcal/h
Mínima
3.415 kcal/h
Máxima
4.875 kcal/h
Condições medidas
32
| Modelo | T. externa (ambiente) | Capacidade de refrigeração (kcal/h) na temperatura de câmara | |||
|---|---|---|---|---|---|
| 8 °C | 10 °C | 13 °C | 16 °C | ||
| Valor de cima = capacidade (kcal/h) · valor de baixo = PC = potência elétrica requerida total em kW | kcal/h / PC (kW) | kcal/h / PC (kW) | kcal/h / PC (kW) | kcal/h / PC (kW) | |
| CN 200 AGRO | 28 °C | 3.895kcal/h2,24kW PC | 4.130kcal/h2,26kW PC | 4.370kcal/h2,28kW PC | 4.875kcal/h2,34kW PC |
| CN 200 AGRO | 32 °C | 3.755kcal/h2,36kW PC | 3.975kcal/h2,39kW PC | 4.130kcal/h2,41kW PC | 4.610kcal/h2,47kW PC |
| CN 200 AGRO | 35 °C | 3.665kcal/h2,45kW PC | 3.835kcal/h2,48kW PC | 4.010kcal/h2,51kW PC | 4.505kcal/h2,54kW PC |
| CN 200 AGRO | 40 °C | 3.415kcal/h2,63kW PC | 3.630kcal/h2,66kW PC | 3.735kcal/h2,68kW PC | 4.170kcal/h2,74kW PC |
CC = capacidade de refrigeração (kcal/h) medida em regime, com o compressor e o condensador da configuração padrão. PC = potência elétrica requerida total (kw). Fora do envelope de aplicação a célula aparece como “—”. Pontos medidos de câmara: 8 °C, 10 °C, 13 °C, 16 °C.
Dados fixos do modelo — Linha AGRO
Refrigeração e desempenho
- COPELAND
- ZS13KAE
- REFRIGERANTE
- R404a
- SUPERAQUECIMENTO TOTAL (K)
- 12
- SUPERAQUECIMENTO ÚTIL (K)
- 10
- SUBRESFRIAMENTO (K)
- 3
Ventilação
- VENTILADOR CONDENSADOR
- 1 x 350 mm
- VAZÃO VENTILADOR CONDENSADOR (m³/h)
- 2170
- VENTILADOR EVAPORADOR
- 1 x 350 mm
- VAZÃO VENTILADOR EVAPORADOR (m³/h)
- 2877
- POTÊNCIA ELÉTRICA REQUERIDA VENTILADOR (kW)
- 0.56
- CORRENTE ELÉTRICA VENTILADORES (A)
- 1.66
Componentes e construção
Gabinete
- Gabinete
- CN0
- Tipo de gabinete
- PLUG-IN / BI-BLOCO / SPLIT
Trocadores de calor
- Condensador
- Espaçamento 2,10 mm
- Evaporador
- Espaçamento 3,60 mm
Outros
- Reaquecimento
- Espaçamento 3,60 mm
Compressores compatíveis
- Compressor Bitzer
- 2HES-2Y
- Compressor Danfoss / Bock
- MTZ022
Fonte: catálogo oficial CN Cold 60 Hz 2024–2026 (v1.2), aba LINHA AGRO. Valores medidos, sem interpolação.
Configurações construtivas
Variações do mesmo modelo — não são produtos diferentes.
Unidade compacta plug-in com descarga de ar frontal.
- Descarga de ar
- Horizontal
- Largura
- 913 mm
- Profundidade
- 785 mm
- Altura
- 1.045 mm
- Recorte no isopainel
- 775 × 725 mm
- Afastamento mínimo
- 500 mm
- Afastamentos mínimos
- Afastamento mínimo de 500 mm ao redor do recorte de alvenaria
- Dreno
- PVC 3/4 in
- Quadro elétrico
- 600 × 400 mm
- Alimentação
- Tomada industrial com cabo de 1,5 m; acima de 63 A, ligação direta no disjuntor
- Trecho variável de 356 a 388 mm conforme a espessura do isopainel.
- Recorte no isopainel de 775 × 725 mm.
Desenho de referência: Desenho de configuração CN0 Rev.2.

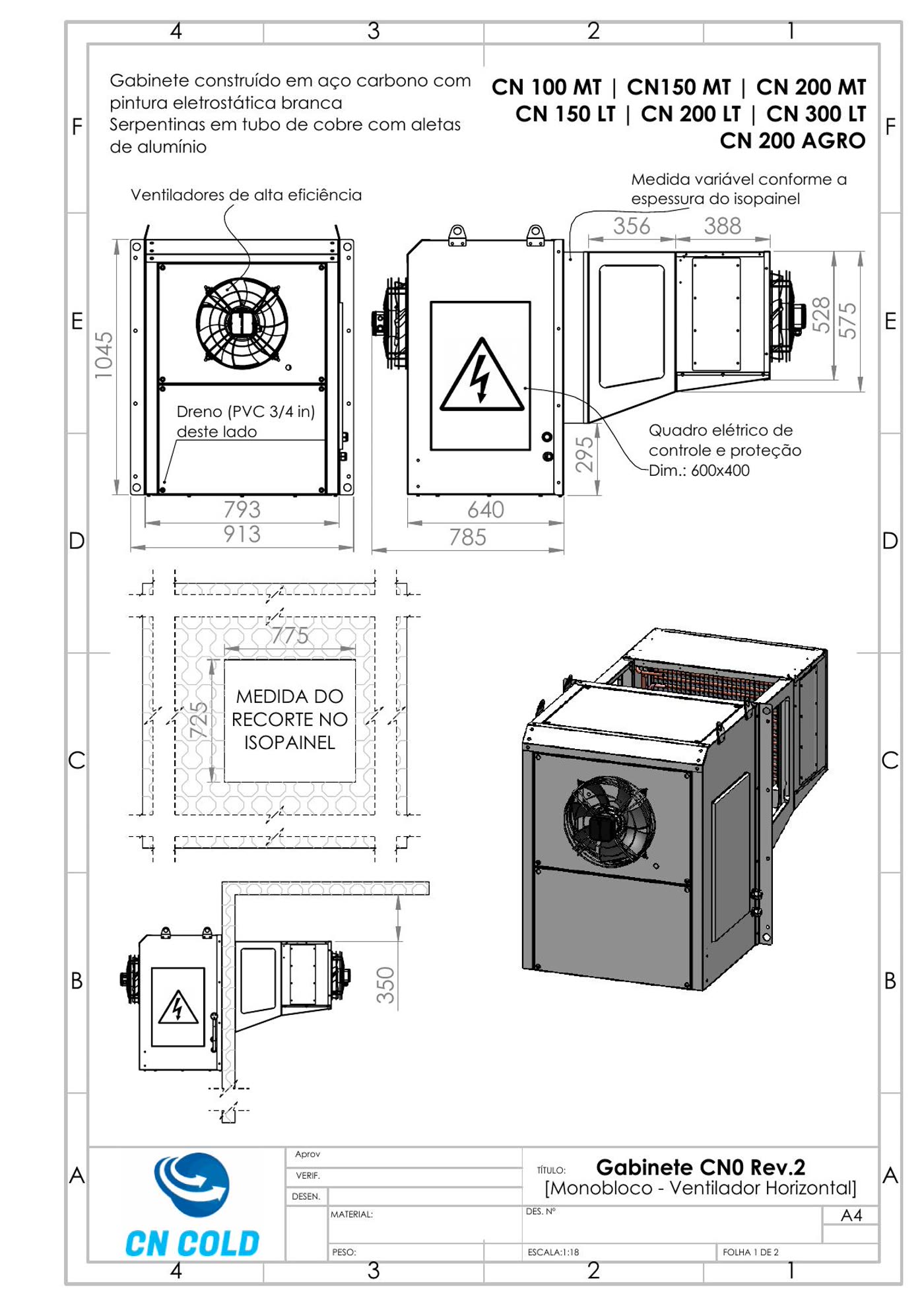

Desenho dimensional da configuração
- Plug-in CN0 Rev.2 — ventilador frontal (descarga horizontal)PLUG-IN CN0 · Rev. Rev.2Abrir PDF
Notas técnicas e documentos
- Faixa de operação de 8 °C a 16 °C.
- Capacidade frigorífica varia conforme umidade relativa e temperatura externa e interna.
- Sistema de controle de umidade com recuperação de calor integrado.
- ΔT de evaporação 10 ± 2 °C e de condensação 12 ± 2 °C.
- Capacidades frigoríficas informadas para temperatura ambiente externa de até 40 °C.
- Alimentação elétrica 60 Hz. Tensões disponíveis conforme tabela de cada modelo.
- Quadro elétrico conforme padrões IEC; conjuntos elétricos conforme NBR 5410.
- Itens assinalados com * são opcionais ou dependem da configuração escolhida.
- Valores sujeitos a alteração sem aviso prévio conforme evolução de engenharia.
- Plug-in CN0 Rev.2 — ventilador frontal (descarga horizontal)Desenho dimensional · PLUG-IN CN0 · Rev. Rev.2Abrir
Desenho de referência: Desenho de configuração CN0 Rev.2.
