Ficha técnica · CN 2500 LT
Linha LT
CN Cold Indústria e Tecnologia em Refrigeração Ltda.
CNPJ 34.706.307/0001-24
(11) 4054-4192 · comercial@cncold.com.br

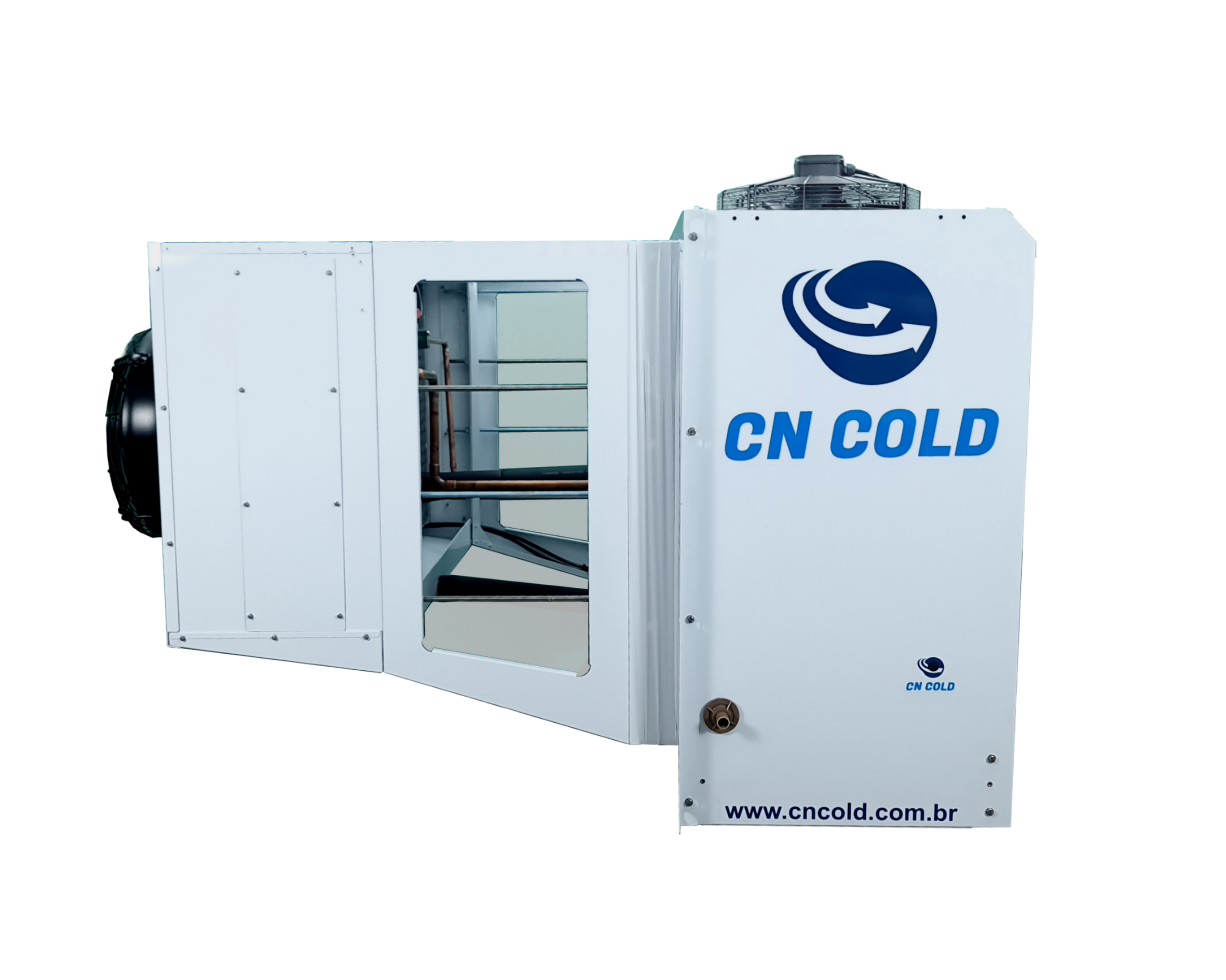

CN 2500 LT
Solução para câmaras de congelados e estocagem de baixa temperatura, disponível em monobloco, bi-bloco e split.
- Capacidade
- 14.920 – 28.995 kcal/h
- Temperatura
- -25 °C a -12 °C
- Potência absorvida
- 21,42 – 29,8 kW
- Vazão evaporador
- 20.370 m³/h
- Alcance
- 50 m
Visão geral
- Código
- CN 2500 LT
- Linha
- Linha LT
- Capacidade
- 14.920 – 28.995 kcal/h
- Faixa de temperatura
- -25 °C a -12 °C
- Aplicação principal
- Câmara de congelados
- Câmara de congelados
- Estocagem de baixa temperatura
- Câmara de sorvetes
- Antecâmara de congelados
- Sorvetes
- Centros de Distribuição
- Frigoríficos
- Panificação
Desempenho
Pontos medidos em matriz — sem interpolação.
- Capacidade frigorífica
- 14.920 – 28.995 kcal/h
- Vazão de ar do evaporador
- 20.370 m³/h
- Ventiladores do evaporador
- 2 × 560 mm
- Alcance
- 50 m
- Pé-direito recomendado
- 12 m
- Vazão de ar do condensador
- 16.170 m³/h
- Ventiladores do condensador
- 2 × 560 mm
Elétrica
- Potência absorvida
- 21,42 – 29,8 kW
- Potência aparente (kVA — fator de potência 0,65)
- 47 kVA
- Tensões disponíveis
- 220V 3F · 380V 3F
- Fases
- 3F
- Frequência
- 60 Hz
Construção e refrigeração
- Material do gabinete
- Aço galvanizado minimizado
- Acabamento
- Pintura epóxi termo endurecida a 300 °C
- Serpentina
- Tubos de cobre com aletas de alumínio
- Compressor
- BITZER 6HE-28Y
- Temperatura ambiente de projeto
- 40 °C
- Fluido refrigerante
- R404A (GWP-AR5 3943 · ODP 0)
- Degelo
- Gás quente
- Linha de líquido
- 7/8" (22,23 mm)
- Linha de sucção
- 2.1/8" (53,98 mm)
- Linha de descarga (gás quente)
- 7/8" (22,23 mm)
- Dreno
- 2 x 1" BSP
Dimensional
Configuração Monobloco · ventilador frontal (horizontal).
- Largura
- 2.083 mm
- Altura
- 1.341 mm
- Profundidade
- 899 mm
- Recorte no isopainel
- 1.906 × 1.309 mm
- Altura de montagem
- 560 mm
Capacidade por condição de operação
Todas as condições cadastradas na planilha oficial para este modelo.
Capacidade por condição de operação
Capacidade nesta condição
18.530 kcal/h
Mínima
14.920 kcal/h
Máxima
28.995 kcal/h
Condições medidas
16
| Modelo | T. externa (ambiente) | Capacidade de refrigeração (kcal/h) na temperatura de câmara | |||
|---|---|---|---|---|---|
| -25 °C | -18 °C | -16 °C | -12 °C | ||
| Valor de cima = capacidade (kcal/h) · valor de baixo = PC = potência elétrica requerida total em kW | kcal/h / PC (kW) | kcal/h / PC (kW) | kcal/h / PC (kW) | kcal/h / PC (kW) | |
| CN 2500 LT | 28 °C | 18.530kcal/h21,42kW PC | 23.870kcal/h24,56kW PC | 25.720kcal/h25,5kW PC | 28.995kcal/h27,4kW PC |
| CN 2500 LT | 32 °C | 17.490kcal/h21,81kW PC | 22.520kcal/h25,16kW PC | 23.985kcal/h26,2kW PC | 27.300kcal/h28,3kW PC |
| CN 2500 LT | 35 °C | 16.315kcal/h22,15kW PC | 20.975kcal/h25,7kW PC | 22.795kcal/h26,7kW PC | 26.040kcal/h28,8kW PC |
| CN 2500 LT | 40 °C | 14.920kcal/h22,67kW PC | 19.150kcal/h26,4kW PC | 20.940kcal/h27,5kW PC | 23.820kcal/h29,8kW PC |
CC = capacidade de refrigeração (kcal/h) medida em regime, com o compressor e o condensador da configuração padrão. PC = potência elétrica requerida total (kw). Fora do envelope de aplicação a célula aparece como “—”. Pontos medidos de câmara: -25 °C, -18 °C, -16 °C, -12 °C.
Dados fixos do modelo — Linha LT
Refrigeração e desempenho
- REFRIGERANTE
- R404a
- SUPERAQUECIMENTO TOTAL (K)
- 8
- SUPERAQUECIMENTO ÚTIL (K)
- 7
- SUBRESFRIAMENTO (K)
- 3
Ventilação
- VAZÃO VENTILADOR CONDENSADOR (m³/h)
- 16170
- VENTILADOR EVAPORADOR
- 2 x 560 mm
- VAZÃO VENTILADOR EVAPORADOR (m³/h)
- 20370
- POTÊNCIA ELÉTRICA REQUERIDA VENTILADOR (kW)
- 5.4
- CORRENTE ELÉTRICA VENTILADORES (A)
- 10.4
Componentes e construção
Gabinete
- Gabinete
- CN6
- Tipo de gabinete
- PLUG-IN / BI-BLOCO / SPLIT
Trocadores de calor
- Condensador
- Espaçamento 2,10 mm
- Evaporador
- Espaçamento 7,00 mm
Compressores compatíveis
- Compressor Bitzer
- 6HE-28Y
- Compressor Danfoss / Bock
- HGX66e/1340-4
- Compressor Dorin
- H3501CC
Fonte: catálogo oficial CN Cold 60 Hz 2024–2026 (v1.2), aba LINHA LT. Valores medidos, sem interpolação.
Configurações construtivas
Variações do mesmo modelo — não são produtos diferentes.
Unidade compacta plug-in com descarga de ar frontal.
- Descarga de ar
- Horizontal
- Largura
- 2.083 mm
- Profundidade
- 899 mm
- Altura
- 1.341 mm
- Recorte no isopainel
- 1.906 × 1.309 mm
- Altura de montagem
- 560 mm
Desenho dimensional da configuração
- Monobloco CN6 Rev.1 — desenho dimensionalMONOBLOCO CN6 · Rev. Rev.1Abrir PDF
Notas técnicas e documentos
- Faixa de operação de -25 °C a -12 °C.
- Degelo por gás quente.
- Capacidades frigoríficas informadas para temperatura ambiente externa de até 40 °C.
- Alimentação elétrica 60 Hz. Tensões disponíveis conforme tabela de cada modelo.
- Quadro elétrico conforme padrões IEC; conjuntos elétricos conforme NBR 5410.
- Itens assinalados com * são opcionais ou dependem da configuração escolhida.
- Valores sujeitos a alteração sem aviso prévio conforme evolução de engenharia.
- Monobloco CN6 Rev.1 — desenho dimensionalDesenho dimensional · MONOBLOCO CN6 · Rev. Rev.1Abrir
