UCN 500 MT

Linha compacta bi-bloco split para temperatura média, com gabinete fechado série OCN, fluido R404A e compressores scroll Copeland. Alimentação 220V 3F 60 Hz.

CompararFalar com especialista

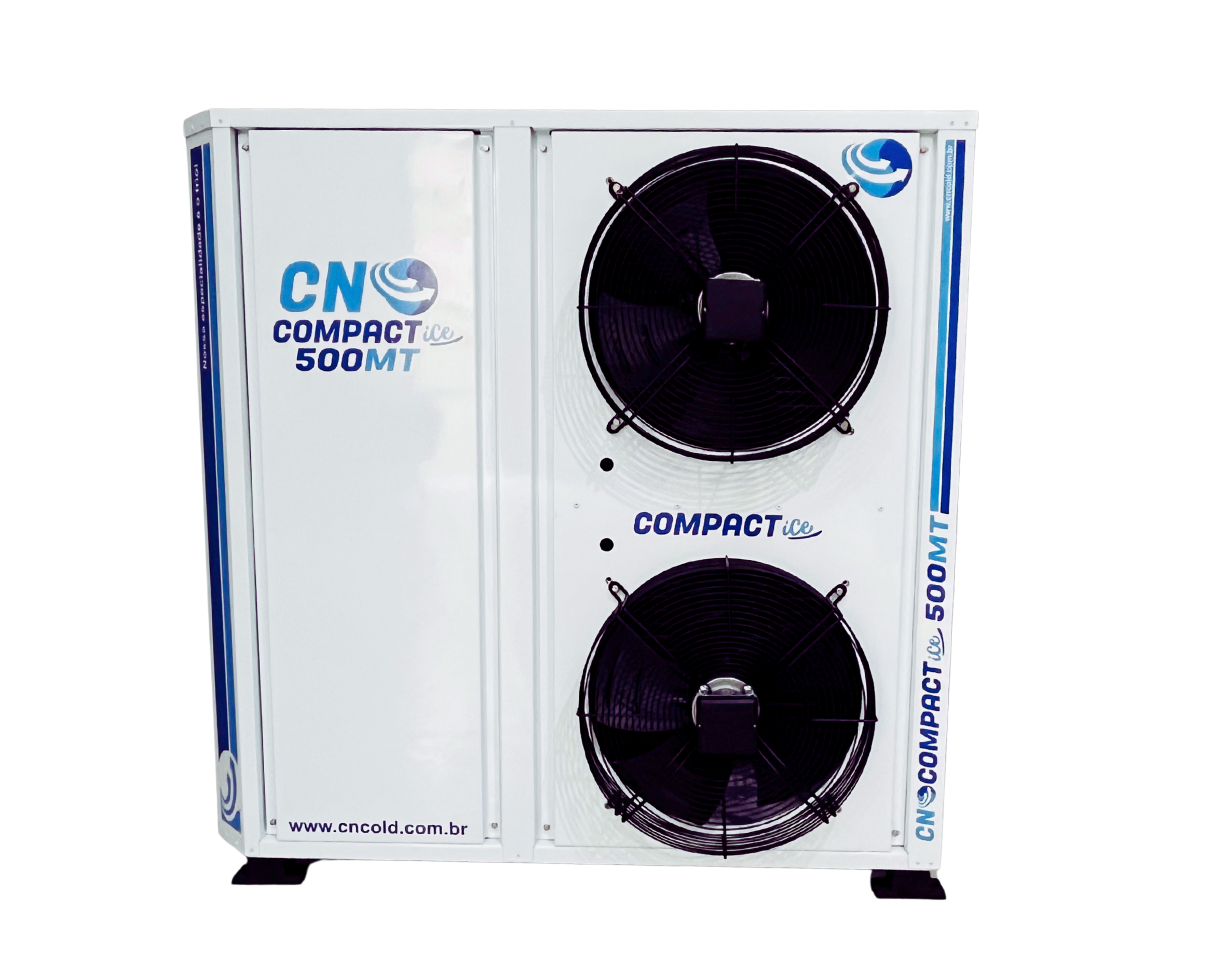

Equipamento UCN 500 MT da CN Cold
Capacidade
6.450 – 12.900 kcal/h
Temperatura
-8 °C a -4 °C
Potência absorvida
4,54 – 6,06 kW

Visão geral

Código
UCN 500 MT
Linha
Compact Ice MT
Capacidade
6.450 – 12.900 kcal/h
Faixa de temperatura
-8 °C a -4 °C
Aplicação principal
Câmara de resfriados compacta
  • Câmara de resfriados compacta
  • Sala de processo de pequeno porte
  • Retrofit de câmaras existentes
  • Laticínios
  • Panificação
  • Centros de Distribuição

Desempenho

Pontos medidos em matriz — sem interpolação.

Capacidade frigorífica
6.450 – 12.900 kcal/h

Elétrica

Potência absorvida
4,54 – 6,06 kW
Potência aparente (kVA — fator de potência 0,65)
9,3 kVA
Frequência
60 Hz
Corrente de infraestrutura
33,2 A

Construção e refrigeração

Gabinete
OCN1
Material do gabinete
Aço galvanizado minimizado
Acabamento
Pintura epóxi termo endurecida a 300 °C
Serpentina
Tubos de cobre com aletas de alumínio
Compressor
COPELAND ZS33KAE COPELAND CS33K6E
Temperatura ambiente de projeto
40 °C
Fluido refrigerante
R404A
Degelo
Gás quente
Linha de líquido
5/8" (15,87 mm)
Linha de sucção
7/8" (22,23 mm)
Linha de descarga (gás quente)
5/8" (15,87 mm)

Capacidade por condição de operação

Todas as condições cadastradas na planilha oficial para este modelo.

Capacidade por condição de operação

Capacidade nesta condição

7.912 kcal/h

Mínima

6.450 kcal/h

Máxima

12.900 kcal/h

Condições medidas

16

Capacidade de refrigeração em kcal/h por temperatura ambiente externa e temperatura da câmara
ModeloT. externa (ambiente)Capacidade de refrigeração (kcal/h) na temperatura de câmara
-10 °C-5 °C0 °C5 °C
Valor de cima = capacidade (kcal/h) · valor de baixo = PC = potência elétrica requerida total em kWkcal/h / PC (kW)kcal/h / PC (kW)kcal/h / PC (kW)kcal/h / PC (kW)
UCN 500 MT28 °C7.912kcal/h4,54kW PC9.417kcal/h4,72kW PC11.051kcal/h4,9kW PC12.900kcal/h5,08kW PC
UCN 500 MT32 °C7.430kcal/h4,8kW PC8.858kcal/h5kW PC10.406kcal/h5,2kW PC12.169kcal/h5,39kW PC
UCN 500 MT35 °C6.450kcal/h5,35kW PC7.688kcal/h5,6kW PC9.073kcal/h5,84kW PC10.621kcal/h6,06kW PC
UCN 500 MT40 °C6.450kcal/h5,35kW PC7.689kcal/h5,6kW PC9.073kcal/h5,84kW PC10.621kcal/h6,06kW PC

CC = capacidade de refrigeração (kcal/h) medida em regime, com o compressor e o condensador da configuração padrão. PC = potência elétrica requerida total (kw). Fora do envelope de aplicação a célula aparece como “—”. Pontos medidos de câmara: -10 °C, -5 °C, 0 °C, 5 °C.

Dados fixos do modelo — Compact Ice MT — unidade condensadora

Refrigeração e desempenho

HP
5
COPELAND
ZS33KAE
REFRIGERANTE
R404A
SUPERAQUECIMENTO TOTAL (K)
15
SUPERAQUECIMENTO ÚTIL (K)
7
SUBRESFRIAMENTO (K)
3

Ventilação

VENTILADOR CONDENSADOR
2 x 400 mm
VAZÃO VENTILADOR CONDENSADOR (m³/h)
6902
POTÊNCIA ELÉTRICA REQUERIDA VENTILADOR (kW)
0.7
CORRENTE ELÉTRICA VENTILADORES (A)
1.98

Componentes e construção

Gabinete

Gabinete
OCN1
Tipo de gabinete
Fechado

Trocadores de calor

Condensador
3 x 42 - 7 CIRCUITOS - ESPAÇAMENTO 2,10 - 600 mm

Fonte: catálogo oficial CN Cold 60 Hz 2024–2026 (v1.2), aba LINHA COMPACTice MT - UC. Valores medidos, sem interpolação.

Configurações construtivas

Variações do mesmo modelo — não são produtos diferentes.

Conjunto dividido de fábrica, com interligação simplificada.

Configuração Bi-Bloco

Notas técnicas e documentos

  • Linha compacta bi-bloco split, alimentação 220V 3F 60 Hz.
  • Compressores scroll Copeland.
  • Capacidades frigoríficas informadas para temperatura ambiente externa de até 40 °C.
  • Alimentação elétrica 60 Hz. Tensões disponíveis conforme tabela de cada modelo.
  • Quadro elétrico conforme padrões IEC; conjuntos elétricos conforme NBR 5410.
  • Itens assinalados com * são opcionais ou dependem da configuração escolhida.
  • Valores sujeitos a alteração sem aviso prévio conforme evolução de engenharia.
