CN 750 LT
Solução para câmaras de congelados e estocagem de baixa temperatura, disponível em monobloco, bi-bloco e split.
- Capacidade
- 4.600 – 8.970 kcal/h
- Temperatura
- -25 °C a -12 °C
- Potência absorvida
- 6,73 – 9,47 kW
- Vazão evaporador
- 7.455 m³/h
- Alcance
- 22 m
Visão geral
- Código
- CN 750 LT
- Linha
- Linha LT
- Capacidade
- 4.600 – 8.970 kcal/h
- Faixa de temperatura
- -25 °C a -12 °C
- Aplicação principal
- Câmara de congelados
- Câmara de congelados
- Estocagem de baixa temperatura
- Câmara de sorvetes
- Antecâmara de congelados
- Sorvetes
- Centros de Distribuição
- Frigoríficos
- Panificação
Desempenho
Pontos medidos em matriz — sem interpolação.
- Capacidade frigorífica
- 4.600 – 8.970 kcal/h
- Vazão de ar do evaporador
- 7.455 m³/h
- Ventiladores do evaporador
- 2 × 400 mm
- Alcance
- 22 m
- Pé-direito recomendado
- 6 m
- Vazão de ar do condensador
- 6.040 m³/h
- Ventiladores do condensador
- 2 × 400 mm
Elétrica
- Potência absorvida
- 6,73 – 9,47 kW
- Potência aparente (kVA — fator de potência 0,65)
- 16 kVA
- Tensões disponíveis
- 220V 3F · 380V 3F
- Fases
- 3F
- Frequência
- 60 Hz
Construção e refrigeração
- Material do gabinete
- Aço galvanizado minimizado
- Acabamento
- Pintura epóxi termo endurecida a 300 °C
- Serpentina
- Tubos de cobre com aletas de alumínio
- Compressor
- COPELAND ZF25K5E BITZER 4BES-9Y
- Temperatura ambiente de projeto
- 40 °C
- Fluido refrigerante
- R404A (GWP-AR5 3943 · ODP 0)
- Degelo
- Gás quente
- Linha de líquido
- 1/2" (12,7 mm)
- Linha de sucção
- 1.3/8" (34,92 mm)
- Linha de descarga (gás quente)
- 1/2" (12,7 mm)
- Dreno
- 1 x 1" BSP
Dimensional
Configuração Monobloco · ventilador frontal (horizontal).
- Largura
- 1.423 mm
- Altura
- 1.045 mm
- Profundidade
- 650 mm
- Recorte no isopainel
- 1.230 × 885 mm
Capacidade por condição de operação
Todas as condições cadastradas na planilha oficial para este modelo.
Capacidade por condição de operação
Capacidade nesta condição
5.770 kcal/h
Mínima
4.600 kcal/h
Máxima
8.970 kcal/h
Condições medidas
16
| Modelo | T. externa (ambiente) | Capacidade de refrigeração (kcal/h) na temperatura de câmara | |||
|---|---|---|---|---|---|
| -25 °C | -18 °C | -16 °C | -12 °C | ||
| Valor de cima = capacidade (kcal/h) · valor de baixo = PC = potência elétrica requerida total em kW | kcal/h / PC (kW) | kcal/h / PC (kW) | kcal/h / PC (kW) | kcal/h / PC (kW) | |
| CN 750 LT | 28 °C | 5.770kcal/h6,73kW PC | 7.440kcal/h7,75kW PC | 7.955kcal/h8,05kW PC | 8.970kcal/h8,66kW PC |
| CN 750 LT | 32 °C | 5.375kcal/h6,89kW PC | 7.045kcal/h7,95kW PC | 7.455kcal/h8,29kW PC | 8.470kcal/h8,93kW PC |
| CN 750 LT | 35 °C | 5.030kcal/h7,01kW PC | 6.700kcal/h8,11kW PC | 7.110kcal/h8,46kW PC | 8.110kcal/h9,12kW PC |
| CN 750 LT | 40 °C | 4.600kcal/h7,18kW PC | 6.150kcal/h8,36kW PC | 6.470kcal/h8,76kW PC | 7.380kcal/h9,47kW PC |
CC = capacidade de refrigeração (kcal/h) medida em regime, com o compressor e o condensador da configuração padrão. PC = potência elétrica requerida total (kw). Fora do envelope de aplicação a célula aparece como “—”. Pontos medidos de câmara: -25 °C, -18 °C, -16 °C, -12 °C.
Dados fixos do modelo — Linha LT
Refrigeração e desempenho
- COPELAND
- ZF25K5E
- REFRIGERANTE
- R404a
- SUPERAQUECIMENTO TOTAL (K)
- 8
- SUPERAQUECIMENTO ÚTIL (K)
- 7
- SUBRESFRIAMENTO (K)
- 3
Ventilação
- VENTILADOR CONDENSADOR
- 2 x 400 mm
- VAZÃO VENTILADOR CONDENSADOR (m³/h)
- 6040
- VENTILADOR EVAPORADOR
- 2 x 400 mm
- VAZÃO VENTILADOR EVAPORADOR (m³/h)
- 7455
- POTÊNCIA ELÉTRICA REQUERIDA VENTILADOR (kW)
- 1.4
- CORRENTE ELÉTRICA VENTILADORES (A)
- 2.28
Componentes e construção
Gabinete
- Gabinete
- CN2
- Tipo de gabinete
- PLUG-IN / BI-BLOCO / SPLIT
Trocadores de calor
- Condensador
- Espaçamento 2,10 mm
- Evaporador
- Espaçamento 7,00 mm
Compressores compatíveis
- Compressor Bitzer
- 4BES-9Y
- Compressor Dorin
- H751CS
Fonte: catálogo oficial CN Cold 60 Hz 2024–2026 (v1.2), aba LINHA LT. Valores medidos, sem interpolação.
Configurações construtivas
Variações do mesmo modelo — não são produtos diferentes.

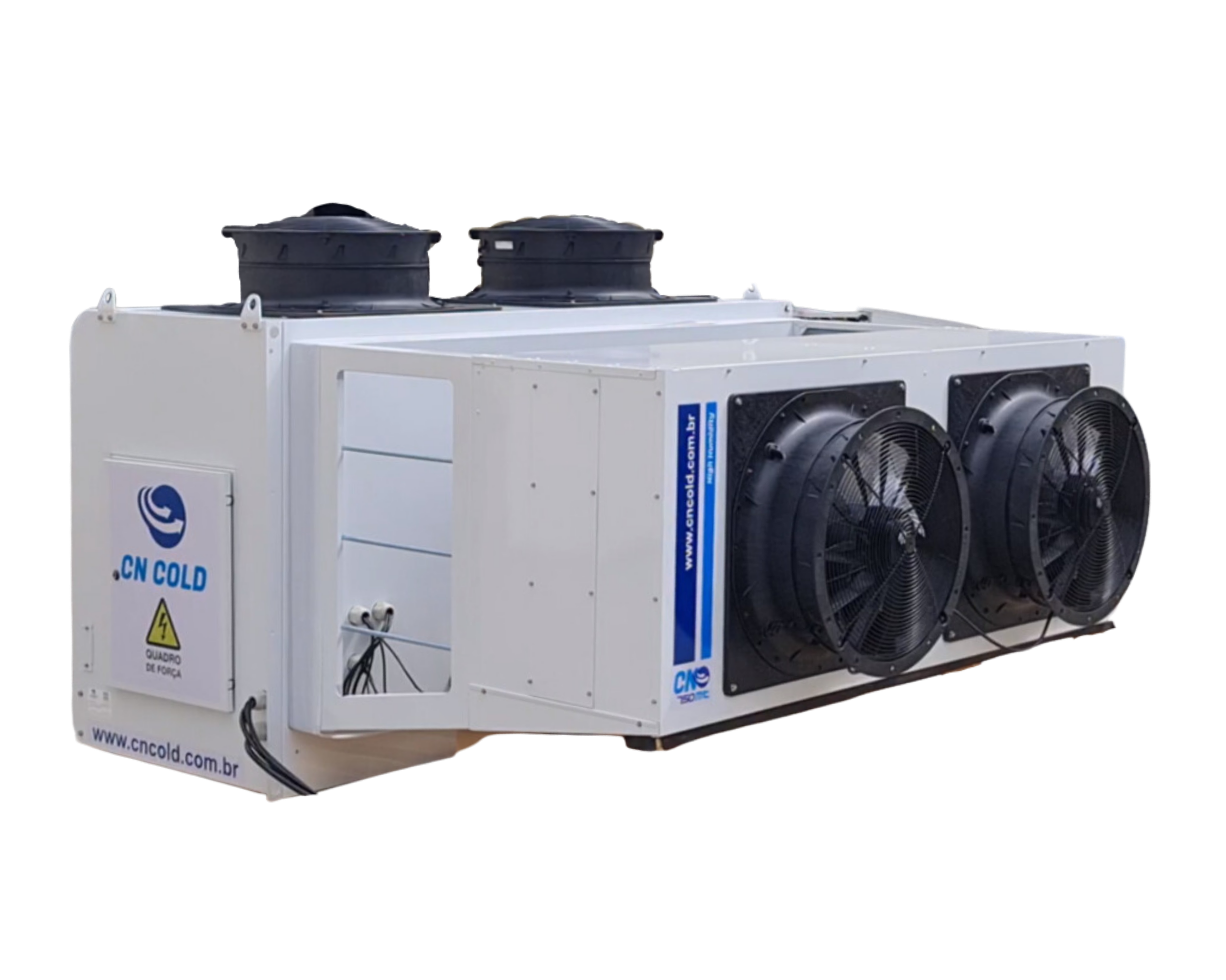

Unidade compacta plug-in com descarga de ar frontal.
- Descarga de ar
- Horizontal
- Largura
- 1.423 mm
- Profundidade
- 650 mm
- Altura
- 1.045 mm
- Recorte no isopainel
- 1.230 × 885 mm
- Afastamento mínimo
- 400 mm

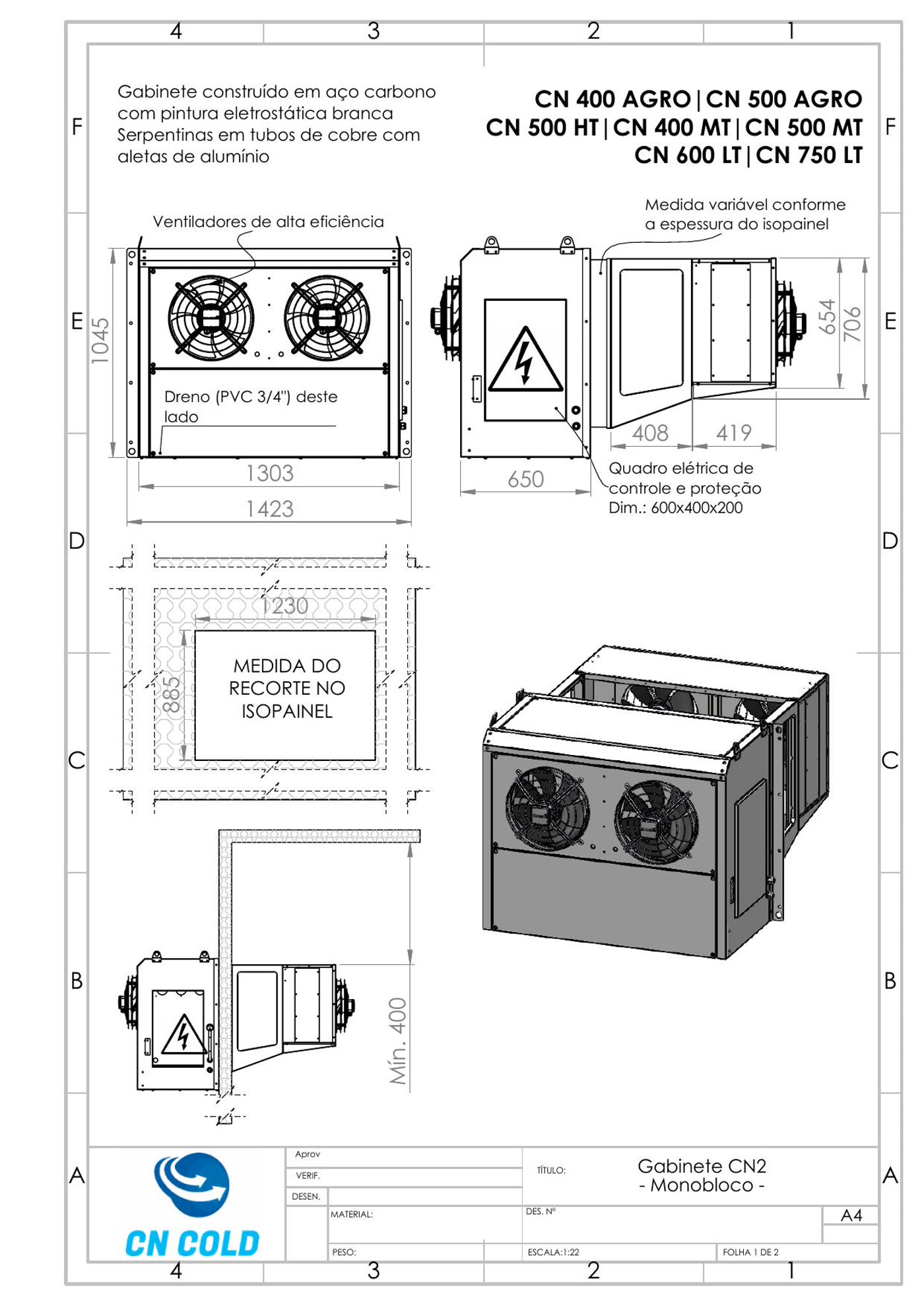

Desenho dimensional da configuração
- Plug-in CN2 Rev.3 — desenho dimensionalPLUG-IN CN2 · Rev. Rev.3Abrir PDF
Notas técnicas e documentos
- Faixa de operação de -25 °C a -12 °C.
- Degelo por gás quente.
- Capacidades frigoríficas informadas para temperatura ambiente externa de até 40 °C.
- Alimentação elétrica 60 Hz. Tensões disponíveis conforme tabela de cada modelo.
- Quadro elétrico conforme padrões IEC; conjuntos elétricos conforme NBR 5410.
- Itens assinalados com * são opcionais ou dependem da configuração escolhida.
- Valores sujeitos a alteração sem aviso prévio conforme evolução de engenharia.
- Plug-in CN2 Rev.3 — desenho dimensionalDesenho dimensional · PLUG-IN CN2 · Rev. Rev.3Abrir
