Ficha técnica · CN 500 AGRO
Linha AGRO
CN Cold Indústria e Tecnologia em Refrigeração Ltda.
CNPJ 34.706.307/0001-24
(11) 4054-4192 · comercial@cncold.com.br
CN 500 AGRO
Projetada para armazenamento de sementes, grãos, frutas e verduras, preservando qualidade e germinação.
- Capacidade
- 8.250 – 11.810 kcal/h
- Temperatura
- 8 °C a 16 °C
- Potência absorvida
- 8,09 kW
- Vazão evaporador
- 7.600 m³/h
- Alcance
- 12 m
Visão geral
- Código
- CN 500 AGRO
- Linha
- Linha AGRO
- Capacidade
- 8.250 – 11.810 kcal/h
- Faixa de temperatura
- 8 °C a 16 °C
- Aplicação principal
- Armazenagem de sementes
- Controle de umidade
- Controle de umidade com recuperação de calor integrado
- Armazenagem de sementes
- Armazenagem de grãos
- Câmara de frutas e verduras
- Câmara com controle de umidade
- Armazenamento de Sementes e Grãos
- Frutas e Verduras
- Indústria de Ovos
- Laticínios
Desempenho
Pontos medidos em matriz — sem interpolação.
- Capacidade frigorífica
- 8.250 – 11.810 kcal/h
- Vazão de ar do evaporador
- 7.600 m³/h
- Ventiladores do evaporador
- 2 × 400 mm
- Alcance
- 12 m
- Pé-direito recomendado
- 6 m
- Vazão de ar do condensador
- 6.670 m³/h
- Ventiladores do condensador
- 2 × 400 mm
Elétrica
- Potência absorvida
- 8,09 kW
- Potência aparente (kVA — fator de potência 0,65)
- 14 kVA
- Tensões disponíveis
- 220V 3F · 380V 3F
- Fases
- 3F
- Frequência
- 60 Hz
- Corrente 220 V 3F
- 25,5 A
- Corrente 380 V 3F
- 18,2 A
Construção e refrigeração
- Material do gabinete
- Aço galvanizado minimizado
- Acabamento
- Pintura eletrostática
- Serpentina
- Tubo-aleta com tubos de cobre e aletas de alumínio
- Compressor
- COPELAND ZB38KCE
- Temperatura ambiente de projeto
- 40 °C
- Fluido refrigerante
- R404A
- Degelo
- Gás quente com reaquecimento por recuperação de calor
- Linha de líquido
- 1/2" (12,7 mm)
- Linha de sucção
- 1.1/8" (28,57 mm)
- Linha de descarga (gás quente)
- 5/8" (15,87 mm)
- Linha de descarga (desumidificação)
- 5/8" (15,87 mm)
- Dreno
- 1 x 1" BSP
- Linhas frigorígenas (split)
- 4 linhas
Dimensional

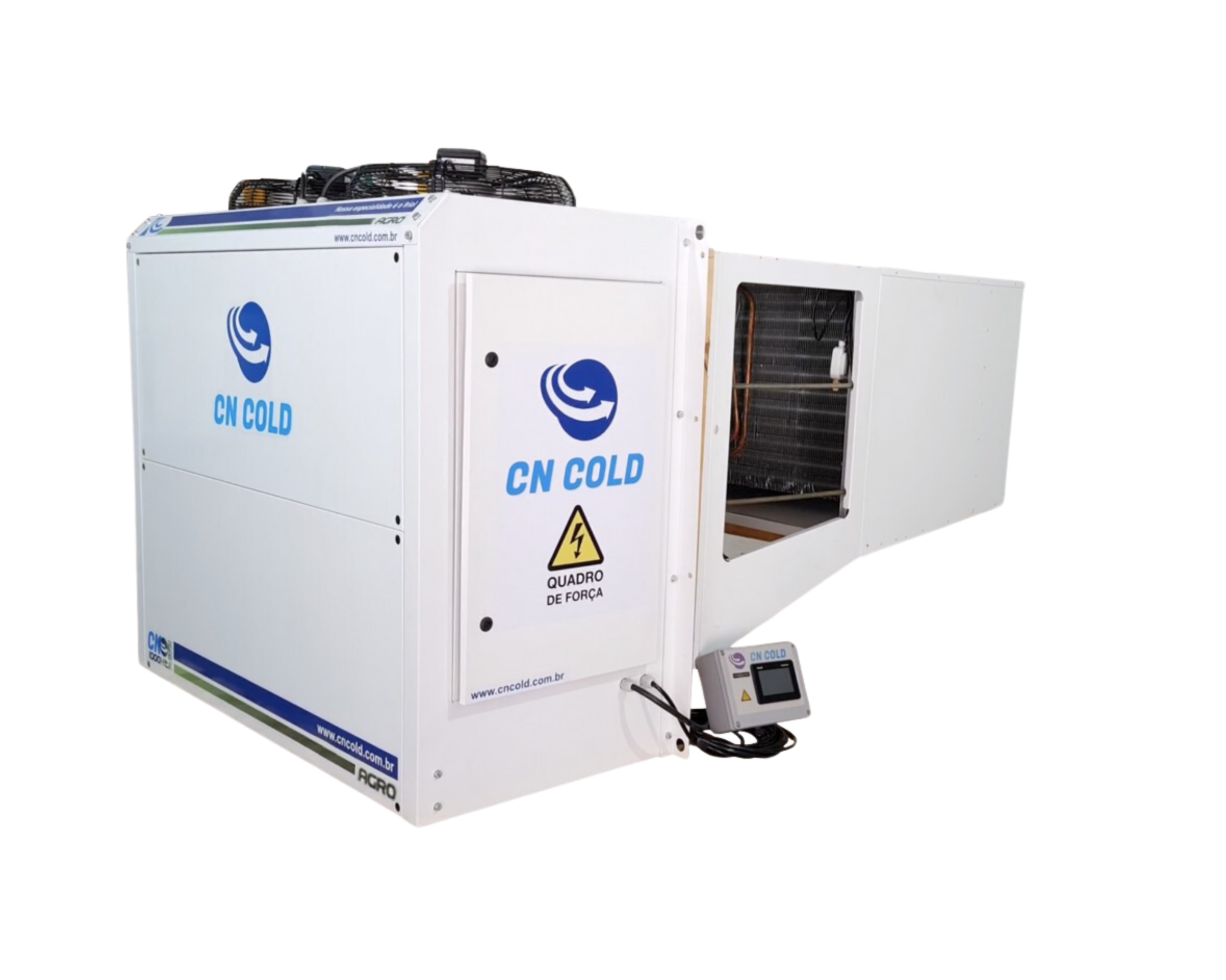

Configuração Monobloco · ventilador frontal (horizontal).
- Largura
- 1.423 mm
- Altura
- 1.045 mm
- Profundidade
- 650 mm
- Recorte no isopainel
- 1.230 × 885 mm
Capacidade por condição de operação
Todas as condições cadastradas na planilha oficial para este modelo.
Capacidade por condição de operação
Capacidade nesta condição
8.260 kcal/h
Mínima
8.250 kcal/h
Máxima
11.810 kcal/h
Condições medidas
32
| Modelo | T. externa (ambiente) | Capacidade de refrigeração (kcal/h) na temperatura de câmara | |||
|---|---|---|---|---|---|
| 8 °C | 10 °C | 13 °C | 16 °C | ||
| Valor de cima = capacidade (kcal/h) · valor de baixo = PC = potência elétrica requerida total em kW | kcal/h / PC (kW) | kcal/h / PC (kW) | kcal/h / PC (kW) | kcal/h / PC (kW) | |
| CN 500 AGRO | 28 °C | 9.680kcal/h6,42kW PC | 10.100kcal/h6,52kW PC | 10.955kcal/h6,66kW PC | 11.810kcal/h6,81kW PC |
| CN 500 AGRO | 32 °C | 9.270kcal/h6,8kW PC | 9.740kcal/h6,9kW PC | 10.563kcal/h7,06kW PC | 11.385kcal/h7,21kW PC |
| CN 500 AGRO | 35 °C | 8.915kcal/h7,11kW PC | 9.330kcal/h7,22kW PC | 10.160kcal/h7,37kW PC | 10.990kcal/h7,52kW PC |
| CN 500 AGRO | 40 °C | 8.250kcal/h7,63kW PC | 8.725kcal/h7,74kW PC | 9.493kcal/h7,92kW PC | 10.260kcal/h8,09kW PC |
CC = capacidade de refrigeração (kcal/h) medida em regime, com o compressor e o condensador da configuração padrão. PC = potência elétrica requerida total (kw). Fora do envelope de aplicação a célula aparece como “—”. Pontos medidos de câmara: 8 °C, 10 °C, 13 °C, 16 °C.
Dados fixos do modelo — Linha AGRO
Refrigeração e desempenho
- COPELAND
- ZB38KCE
- REFRIGERANTE
- R404a
- SUPERAQUECIMENTO TOTAL (K)
- 12
- SUPERAQUECIMENTO ÚTIL (K)
- 10
- SUBRESFRIAMENTO (K)
- 3
Ventilação
- VENTILADOR CONDENSADOR
- 2 x 400 mm
- VAZÃO VENTILADOR CONDENSADOR (m³/h)
- 6670
- VENTILADOR EVAPORADOR
- 2 x 400 mm
- VAZÃO VENTILADOR EVAPORADOR (m³/h)
- 7600
- POTÊNCIA ELÉTRICA REQUERIDA VENTILADOR (kW)
- 1.4
- CORRENTE ELÉTRICA VENTILADORES (A)
- 2.28
Componentes e construção
Gabinete
- Gabinete
- CN2
- Tipo de gabinete
- PLUG-IN / BI-BLOCO / SPLIT
Trocadores de calor
- Condensador
- Espaçamento 2,10 mm
- Evaporador
- Espaçamento 3,60 mm
Outros
- Reaquecimento
- Espaçamento 3,60 mm
Compressores compatíveis
- Compressor Danfoss / Bock
- MLZ038
Fonte: catálogo oficial CN Cold 60 Hz 2024–2026 (v1.2), aba LINHA AGRO. Valores medidos, sem interpolação.
Configurações construtivas
Variações do mesmo modelo — não são produtos diferentes.
Unidade compacta plug-in com descarga de ar frontal.
- Descarga de ar
- Horizontal
- Largura
- 1.423 mm
- Profundidade
- 650 mm
- Altura
- 1.045 mm
- Recorte no isopainel
- 1.230 × 885 mm
- Afastamento mínimo
- 400 mm
Desenho dimensional da configuração
- Plug-in CN2 Rev.3 — desenho dimensionalPLUG-IN CN2 · Rev. Rev.3Abrir PDF
Notas técnicas e documentos
- Faixa de operação de 8 °C a 16 °C.
- Capacidade frigorífica varia conforme umidade relativa e temperatura externa e interna.
- Sistema de controle de umidade com recuperação de calor integrado.
- ΔT de evaporação 10 ± 2 °C e de condensação 12 ± 2 °C.
- Capacidades frigoríficas informadas para temperatura ambiente externa de até 40 °C.
- Alimentação elétrica 60 Hz. Tensões disponíveis conforme tabela de cada modelo.
- Quadro elétrico conforme padrões IEC; conjuntos elétricos conforme NBR 5410.
- Itens assinalados com * são opcionais ou dependem da configuração escolhida.
- Valores sujeitos a alteração sem aviso prévio conforme evolução de engenharia.
- Plug-in CN2 Rev.3 — desenho dimensionalDesenho dimensional · PLUG-IN CN2 · Rev. Rev.3Abrir
