Ficha técnica · CN 4000 LT MAX
Linha LT MAX
CN Cold Indústria e Tecnologia em Refrigeração Ltda.
CNPJ 34.706.307/0001-24
(11) 4054-4192 · comercial@cncold.com.br
CN 4000 LT MAX
Mesma faixa da linha LT com subresfriamento adicional para maior capacidade e eficiência. Alimentação 220V/380V 3F apenas, gabinete SPLIT.
- Capacidade
- 28.945 – 45.935 kcal/h
- Temperatura
- -25 °C a -12 °C
- Potência absorvida
- 41,16 – 53,5 kW
- Vazão evaporador
- 30.163 m³/h
- Alcance
- 50 m
Visão geral
- Código
- CN 4000 LT MAX
- Linha
- Linha LT MAX
- Capacidade
- 28.945 – 45.935 kcal/h
- Faixa de temperatura
- -25 °C a -12 °C
- Aplicação principal
- Câmara de congelados de grande volume
- Câmara de congelados de grande volume
- Centro de distribuição congelado
- Estocagem de baixa temperatura com alta carga térmica
- Centros de Distribuição
- Frigoríficos
- Sorvetes
Desempenho
Pontos medidos em matriz — sem interpolação.
- Capacidade frigorífica
- 28.945 – 45.935 kcal/h
- Vazão de ar do evaporador
- 30.163 m³/h
- Ventiladores do evaporador
- 2 × 630 mm
- Alcance
- 50 m
- Pé-direito recomendado
- 12 m
- Vazão de ar do condensador
- 29.516 m³/h
- Ventiladores do condensador
- 2 × 630 mm
Elétrica
- Potência absorvida
- 41,16 – 53,5 kW
- Potência aparente (kVA — fator de potência 0,65)
- 84 kVA
- Tensões disponíveis
- 220V 3F · 380V 3F
- Fases
- 3F
- Frequência
- 60 Hz
Construção e refrigeração
- Material do gabinete
- Aço galvanizado minimizado
- Acabamento
- Pintura epóxi termo endurecida a 300 °C
- Serpentina
- Tubos de cobre com aletas de alumínio
- Temperatura ambiente de projeto
- 40 °C
- Fluido refrigerante
- R404A (GWP-AR5 3943 · ODP 0)
- Degelo
- Gás quente com subresfriamento
Capacidade por condição de operação
Todas as condições cadastradas na planilha oficial para este modelo.
Capacidade por condição de operação
Capacidade nesta condição
31.635 kcal/h
Mínima
28.945 kcal/h
Máxima
45.935 kcal/h
Condições medidas
16
| Modelo | T. externa (ambiente) | Capacidade de refrigeração (kcal/h) na temperatura de câmara | |||
|---|---|---|---|---|---|
| -25 °C | -18 °C | -15 °C | -12 °C | ||
| Valor de cima = capacidade (kcal/h) · valor de baixo = PC = potência elétrica requerida total em kW | kcal/h / PC (kW) | kcal/h / PC (kW) | kcal/h / PC (kW) | kcal/h / PC (kW) | |
| CN 4000 LT MAX | 28 °C | 31.635kcal/h33,4kW PC | 39.410kcal/h37,8kW PC | 42.695kcal/h39,8kW PC | 45.935kcal/h41,9kW PC |
| CN 4000 LT MAX | 32 °C | 31.085kcal/h33,6kW PC | —kcal/h—kW PC | —kcal/h—kW PC | —kcal/h—kW PC |
| CN 4000 LT MAX | 35 °C | 30.030kcal/h33,8kW PC | 38.300kcal/h38,3kW PC | 42.115kcal/h40,3kW PC | 45.100kcal/h42,5kW PC |
| CN 4000 LT MAX | 40 °C | 28.945kcal/h33,8kW PC | 36.330kcal/h38,8kW PC | 39.940kcal/h41,1kW PC | 43.270kcal/h43,5kW PC |
CC = capacidade de refrigeração (kcal/h) medida em regime, com o compressor e o condensador da configuração padrão. PC = potência elétrica requerida total (kw). Fora do envelope de aplicação a célula aparece como “—”. Pontos medidos de câmara: -25 °C, -18 °C, -15 °C, -12 °C.
Dados fixos do modelo — Linha LT MAX
Refrigeração e desempenho
- REFRIGERANTE
- R404a
- SUPERAQUECIMENTO TOTAL (K)
- 15
- SUPERAQUECIMENTO ÚTIL (K)
- 7
- COPELAND (SECUNDÁRIO)
- ZB48KCE
- SUPERAQUECIMENTO TOTAL SECUNDÁRIO (K)
- 8
- SUPERAQUECIMENTO ÚTIL SECUNDÁRIO (K)
- 1
- SUBRESFRIAMENTO SECUNDÁRIO (K)
- 3
Ventilação
- VENTILADOR CONDENSADOR
- 2 x 630 mm
- VAZÃO VENTILADOR CONDENSADOR (m³/h)
- 26516
- VENTILADOR EVAPORADOR
- 2 x 630 mm
- VAZÃO VENTILADOR EVAPORADOR (m³/h)
- 30163
- POTÊNCIA ELÉTRICA REQUERIDA VENTILADOR (kW)
- 11.2
- CORRENTE ELÉTRICA VENTILADORES (A)
- 19.2
- VENTILADOR CONDENSADOR SECUNDÁRIO
- 1 x 630 mm
- VAZÃO VENTILADOR CONDENSADOR SECUNDÁRIO (m³/h)
- 13438
- POTÊNCIA ELÉTRICA REQUERIDA VENTILADOR SECUNDÁRIO (kW)
- 2.8
- CORRENTE ELÉTRICA VENTILADORES SECUNDÁRIO (A)
- 4.8
Componentes e construção
Gabinete
- Gabinete
- SMT03+ UCN1 + UE-CN6
- Tipo de gabinete
- SPLIT
Trocadores de calor
- Condensador
- Espaçamento 2,10 mm
- Modelo Evaporador (Circuito Pincipal)
- Espaçamento 7,00 mm
- Modelo Condensador (Secundário)
- Espaçamento 2,10 mm
Outros
- Modelo Tocador De Calor
- Danfoss B3-014-8-L
Compressores compatíveis
- Compressor Bitzer
- 6FE-44Y
- Compressor Danfoss / Bock
- HGX66e/2070-4
- Compressor Dorin
- H6000CC
- Compressor Bitzer (Secundário)
- 4EES-6Y
- Compressor Danfoss (Secundário)
- MLZ048
Fonte: catálogo oficial CN Cold 60 Hz 2024–2026 (v1.2), aba LINHA LT MAX. Valores medidos, sem interpolação.
Configurações construtivas
Variações do mesmo modelo — não são produtos diferentes.

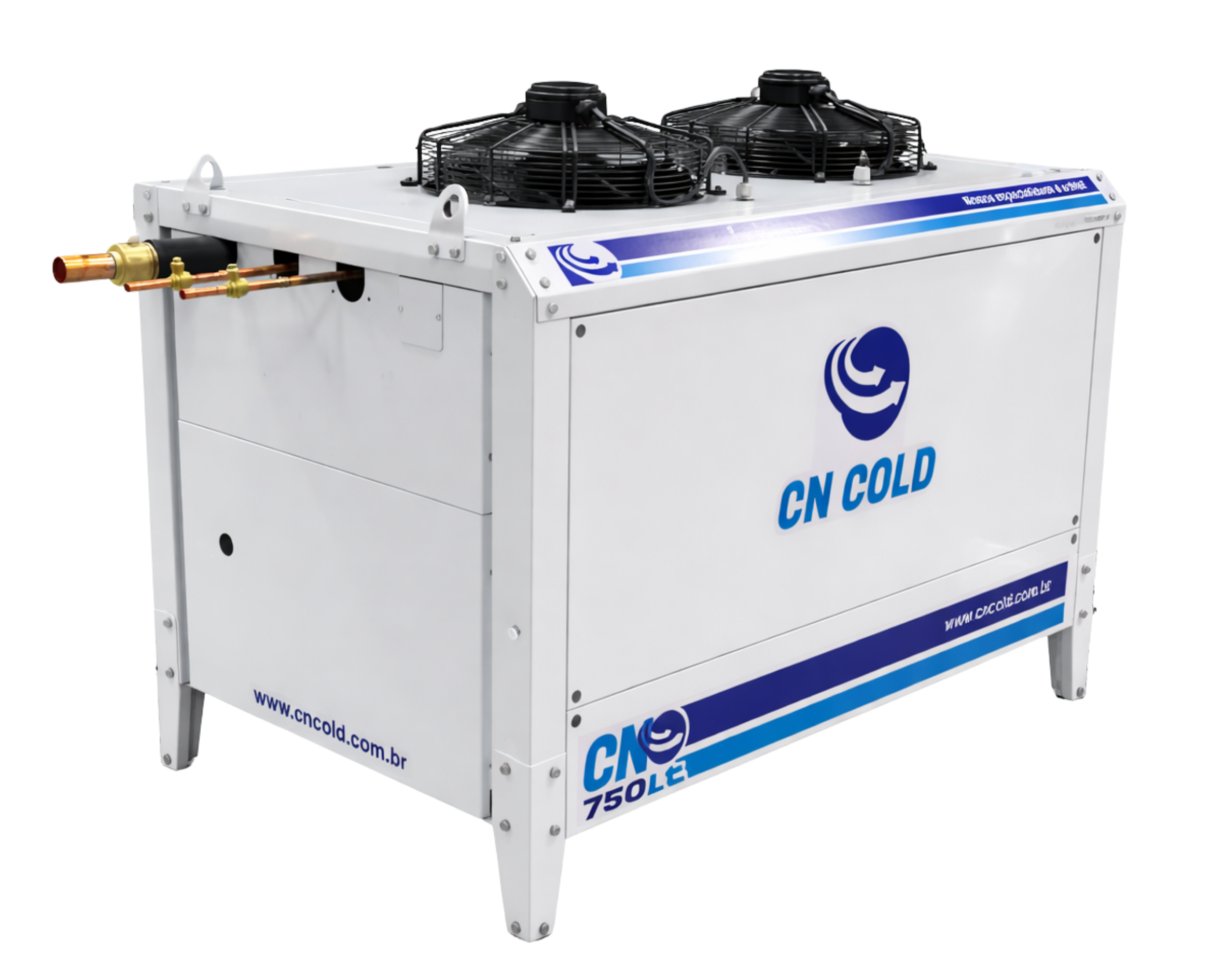

Unidade condensadora para instalação externa.
Notas técnicas e documentos
- Faixa de operação de -25 °C a -12 °C com subresfriamento adicional.
- Alimentação 220V/380V trifásica apenas.
- Capacidades frigoríficas informadas para temperatura ambiente externa de até 40 °C.
- Alimentação elétrica 60 Hz. Tensões disponíveis conforme tabela de cada modelo.
- Quadro elétrico conforme padrões IEC; conjuntos elétricos conforme NBR 5410.
- Itens assinalados com * são opcionais ou dependem da configuração escolhida.
- Valores sujeitos a alteração sem aviso prévio conforme evolução de engenharia.
