Ficha técnica · CN 2000 MT
Linha MT
CN Cold Indústria e Tecnologia em Refrigeração Ltda.
CNPJ 34.706.307/0001-24
(11) 4054-4192 · comercial@cncold.com.br
CN 2000 MT
Indicada para câmaras de resfriados, antecâmaras e áreas de processo com temperatura média controlada.
- Capacidade
- 22.050 – 38.770 kcal/h
- Temperatura
- -8 °C a -4 °C
- Potência absorvida
- 24,47 kW
- Vazão evaporador
- 19.330 m³/h
- Alcance
- 48 m
Visão geral
- Código
- CN 2000 MT
- Linha
- Linha MT
- Capacidade
- 22.050 – 38.770 kcal/h
- Faixa de temperatura
- -8 °C a -4 °C
- Aplicação principal
- Câmara de resfriados
- Câmara de resfriados
- Antecâmara
- Sala de processo
- Câmara de laticínios
- Laticínios
- Centros de Distribuição
- Indústria de Ovos
- Frutas e Verduras
Desempenho
Pontos medidos em matriz — sem interpolação.
- Capacidade frigorífica
- 22.050 – 38.770 kcal/h
- Vazão de ar do evaporador
- 19.330 m³/h
- Ventiladores do evaporador
- 2 × 560 mm
- Alcance
- 48 m
- Pé-direito recomendado
- 12 m
- Vazão de ar do condensador
- 16.800 m³/h
- Ventiladores do condensador
- 2 × 560 mm
Elétrica
- Potência absorvida
- 24,47 kW
- Potência aparente (kVA — fator de potência 0,65)
- 39 kVA
- Tensões disponíveis
- 220V 3F · 380V 3F
- Fases
- 3F
- Frequência
- 60 Hz
Construção e refrigeração
- Material do gabinete
- Aço galvanizado minimizado
- Acabamento
- Pintura epóxi termo endurecida a 300 °C
- Serpentina
- Tubos de cobre com aletas de alumínio
- Compressor
- BITZER 4NES-20Y
- Temperatura ambiente de projeto
- 40 °C
- Fluido refrigerante
- R404A (GWP-AR5 3943 · ODP 0)
- Degelo
- Gás quente
- Linha de líquido
- 7/8" (22,23 mm)
- Linha de sucção
- 1.5/8" (41,27 mm)
- Linha de descarga (gás quente)
- 1.1/8" (28,57 mm)
- Dreno
- 2 x 1" BSP
- Linhas frigorígenas (split)
- 3 linhas
Dimensional

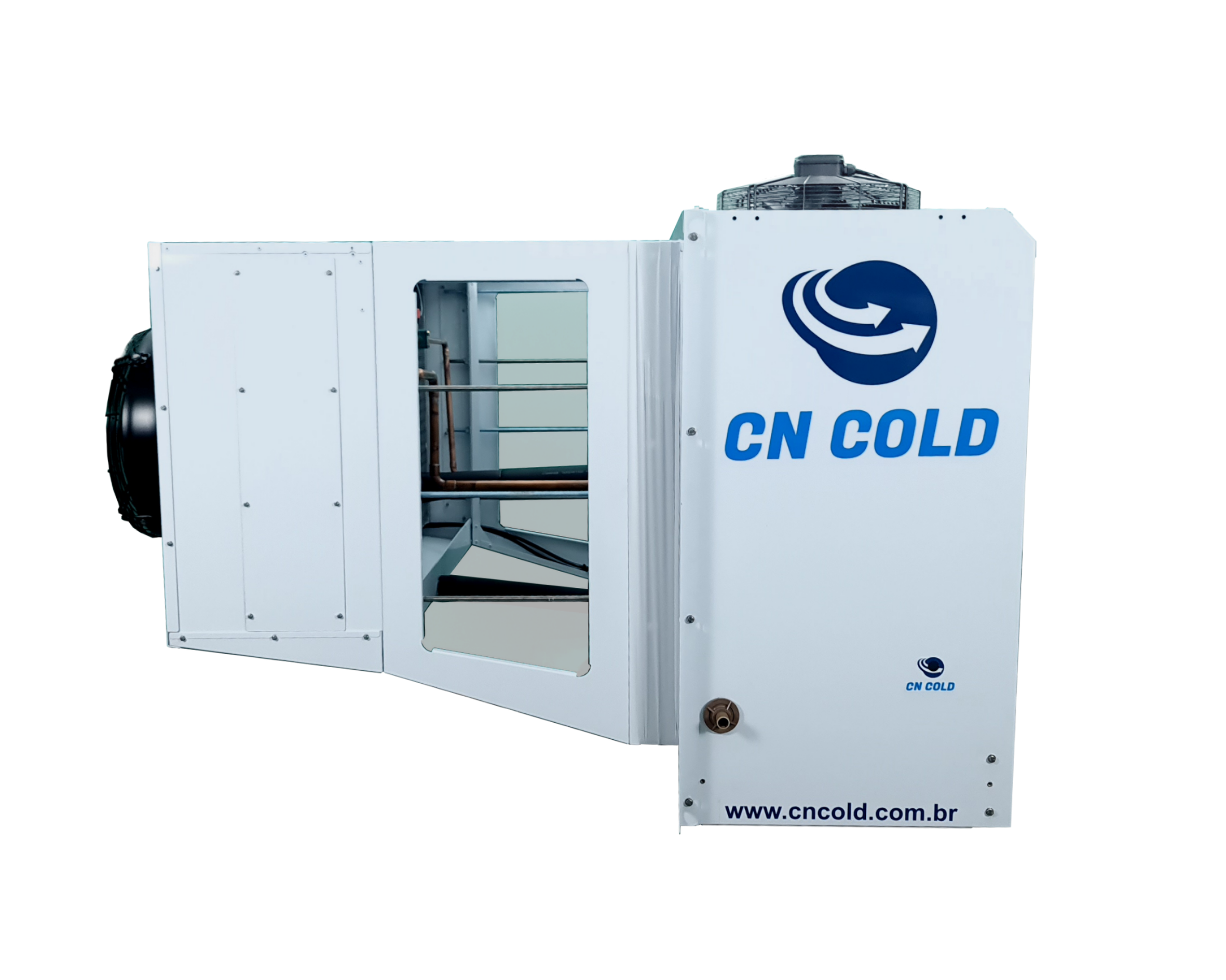

Configuração Monobloco · ventilador frontal (horizontal).
- Largura
- 2.063 mm
- Altura
- 1.307 mm
- Profundidade
- 878 mm
- Recorte no isopainel
- 1.950 × 1.150 mm
- Altura de montagem
- 560 mm
Capacidade por condição de operação
Todas as condições cadastradas na planilha oficial para este modelo.
Capacidade por condição de operação
Capacidade nesta condição
26.625 kcal/h
Mínima
22.050 kcal/h
Máxima
38.770 kcal/h
Condições medidas
16
| Modelo | T. externa (ambiente) | Capacidade de refrigeração (kcal/h) na temperatura de câmara | |||
|---|---|---|---|---|---|
| -4 °C | 0 °C | 4 °C | 8 °C | ||
| Valor de cima = capacidade (kcal/h) · valor de baixo = PC = potência elétrica requerida total em kW | kcal/h / PC (kW) | kcal/h / PC (kW) | kcal/h / PC (kW) | kcal/h / PC (kW) | |
| CN 2000 MT | 28 °C | 26.625kcal/h18,73kW PC | 29.910kcal/h20,06kW PC | 34.450kcal/h20,97kW PC | 38.770kcal/h22,26kW PC |
| CN 2000 MT | 32 °C | 25.110kcal/h19,29kW PC | 28.250kcal/h20,68kW PC | 32.640kcal/h21,66kW PC | 36.767kcal/h23,03kW PC |
| CN 2000 MT | 35 °C | 23.880kcal/h19,71kW PC | 26.925kcal/h21,14kW PC | 31.190kcal/h22,18kW PC | 35.145kcal/h23,57kW PC |
| CN 2000 MT | 40 °C | 22.050kcal/h20,39kW PC | 24.910kcal/h21,89kW PC | 28.995kcal/h23,02kW PC | 32.675kcal/h24,47kW PC |
CC = capacidade de refrigeração (kcal/h) medida em regime, com o compressor e o condensador da configuração padrão. PC = potência elétrica requerida total (kw). Fora do envelope de aplicação a célula aparece como “—”. Pontos medidos de câmara: -4 °C, 0 °C, 4 °C, 8 °C.
Dados fixos do modelo — Linha MT
Refrigeração e desempenho
- COPELAND
- ZB114KCE
- REFRIGERANTE
- R404a
- SUPERAQUECIMENTO TOTAL (K)
- 8
- SUPERAQUECIMENTO ÚTIL (K)
- 7
- SUBRESFRIAMENTO (K)
- 3
Ventilação
- VENTILADOR CONDENSADOR
- 2 x 560 mm
- VAZÃO VENTILADOR CONDENSADOR (m³/h)
- 16800
- VENTILADOR EVAPORADOR
- 2 x 560 mm
- VAZÃO VENTILADOR EVAPORADOR (m³/h)
- 19330
- POTÊNCIA ELÉTRICA REQUERIDA VENTILADOR (kW)
- 5.4
- CORRENTE ELÉTRICA VENTILADORES (A)
- 10.4
Componentes e construção
Gabinete
- Gabinete
- CN5
- Tipo de gabinete
- PLUG-IN / BI-BLOCO / SPLIT
Trocadores de calor
- Condensador
- Espaçamento 2,10 mm
- Evaporador
- Espaçamento 5,00 mm
Compressores compatíveis
- Compressor Bitzer
- 4NES-20Y
- Compressor Danfoss / Bock
- SZ185-4
- Compressor Dorin
- H2201CC
Fonte: catálogo oficial CN Cold 60 Hz 2024–2026 (v1.2), aba LINHA MT. Valores medidos, sem interpolação.
Configurações construtivas
Variações do mesmo modelo — não são produtos diferentes.
Unidade compacta plug-in com descarga de ar frontal.
- Descarga de ar
- Horizontal
- Largura
- 2.063 mm
- Profundidade
- 878 mm
- Altura
- 1.307 mm
- Recorte no isopainel
- 1.950 × 1.150 mm
- Altura de montagem
- 560 mm
Desenho dimensional da configuração
- Monobloco CN5 Rev.2 — desenho dimensionalMONOBLOCO CN5 · Rev. Rev.2Abrir PDF
Notas técnicas e documentos
- Faixa de operação de -8 °C a -4 °C.
- Unidade condensadora tropicalizada.
- Capacidades frigoríficas informadas para temperatura ambiente externa de até 40 °C.
- Alimentação elétrica 60 Hz. Tensões disponíveis conforme tabela de cada modelo.
- Quadro elétrico conforme padrões IEC; conjuntos elétricos conforme NBR 5410.
- Itens assinalados com * são opcionais ou dependem da configuração escolhida.
- Valores sujeitos a alteração sem aviso prévio conforme evolução de engenharia.
- Monobloco CN5 Rev.2 — desenho dimensionalDesenho dimensional · MONOBLOCO CN5 · Rev. Rev.2Abrir
