Linha AGROLinha ativa

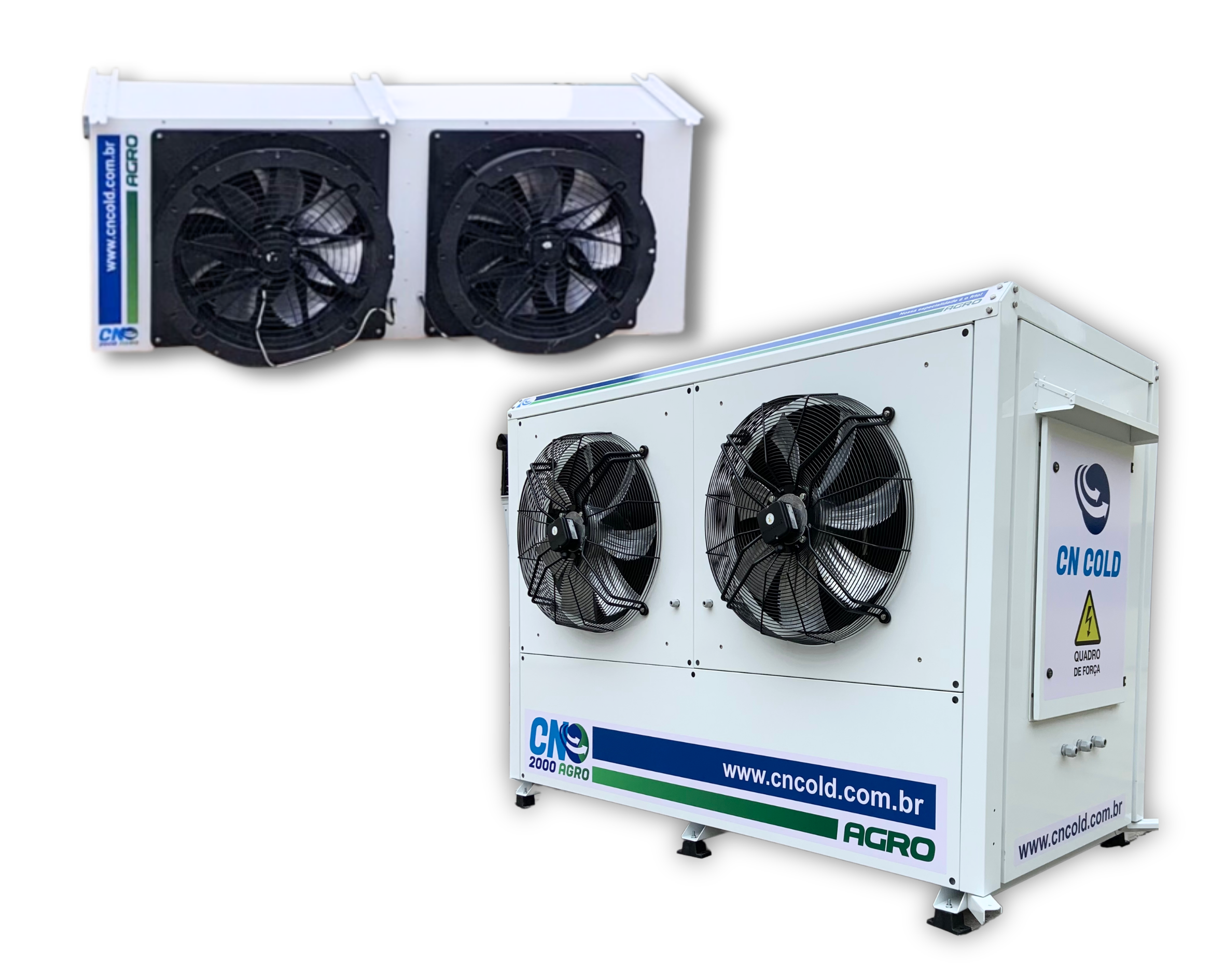

CN 2000 AGRO

Name: CN 2000 AGRO
Brand: CN Cold

Projetada para armazenamento de sementes, grãos, frutas e verduras, preservando qualidade e germinação.

Desenho técnico Comparar Falar com especialista

Capacidade: 37.200 – 54.300 kcal/h
Temperatura: 8 °C a 16 °C
Potência absorvida: 27,03 – 32,7 kW
Vazão evaporador: 18.238 m³/h
Alcance: 45 m

Visão geral

Código: CN 2000 AGRO
Linha: Linha AGRO
Capacidade: 37.200 – 54.300 kcal/h
Faixa de temperatura: 8 °C a 16 °C
Aplicação principal: Armazenagem de sementes
Controle de umidade: Controle de umidade com recuperação de calor integrado

Armazenagem de sementes
Armazenagem de grãos
Câmara de frutas e verduras
Câmara com controle de umidade
Armazenamento de Sementes e Grãos
Frutas e Verduras
Indústria de Ovos
Laticínios

Desempenho

Pontos medidos em matriz — sem interpolação.

Capacidade frigorífica: 37.200 – 54.300 kcal/h
Vazão de ar do evaporador: 18.238 m³/h
Ventiladores do evaporador: 2 × 560 mm
Alcance: 45 m
Pé-direito recomendado: 12 m
Vazão de ar do condensador: 26.433 m³/h
Ventiladores do condensador: 2 × 630 mm

Elétrica

Potência absorvida: 27,03 – 32,7 kW
Potência aparente (kVA — fator de potência 0,65): 52 kVA
Tensões disponíveis: 220V 3F · 380V 3F
Fases: 3F
Frequência: 60 Hz
Corrente 220 V 3F: 118,6 A
Corrente 380 V 3F: 70,7 A
Corrente de partida 220 V 3F: 948,8 A
Corrente de partida 380 V 3F: 565,6 A

Construção e refrigeração

Material do gabinete: Aço galvanizado minimizado
Acabamento: Pintura eletrostática
Serpentina: Tubo-aleta com tubos de cobre e aletas de alumínio
Compressor: COPELAND ZB150KQE BITZER 4HE-25Y
Temperatura ambiente de projeto: 40 °C
Fluido refrigerante: R404A
Degelo: Gás quente com reaquecimento por recuperação de calor
Linha de líquido: 7/8" (22,23 mm)
Linha de sucção: 2.1/8" (53,98 mm)
Linha de descarga (gás quente): 1.1/8" (28,57 mm)
Linha de descarga (desumidificação): 1.1/8" (28,57 mm)
Dreno: 2 x 1" BSP
Linhas frigorígenas (split): 4 linhas

Dimensional

Configuração Split · unidade condensadora.

Largura: 2.363 mm
Altura: 1.559 mm
Profundidade: 1.299 mm

Capacidade por condição de operação

Todas as condições cadastradas na planilha oficial para este modelo.

Capacidade por condição de operação

Umidade relativa da câmara (%)Temperatura externa (°C)Temperatura interna (°C)

Capacidade nesta condição

37.510 kcal/h

Mínima

37.200 kcal/h

Máxima

54.300 kcal/h

Condições medidas

Segundo valor da célulaRégua ampliada (1 em 1 °C, interpolada)

Capacidade de refrigeração em kcal/h por temperatura ambiente externa e temperatura da câmara
Modelo	T. externa (ambiente)	Capacidade de refrigeração (kcal/h) na temperatura de câmara
Modelo	T. externa (ambiente)	8 °C	10 °C	13 °C	16 °C
Valor de cima = capacidade (kcal/h) · valor de baixo = PC = potência elétrica requerida total em kW		kcal/h / PC (kW)	kcal/h / PC (kW)	kcal/h / PC (kW)	kcal/h / PC (kW)
CN 2000 AGRO	28 °C	43.000kcal/h27,12kW PC	46.000kcal/h27,63kW PC	49.810kcal/h28,6kW PC	54.300kcal/h29,5kW PC
CN 2000 AGRO	32 °C	41.315kcal/h28,08kW PC	43.670kcal/h28,7kW PC	47.800kcal/h29,6kW PC	52.080kcal/h30,5kW PC
CN 2000 AGRO	35 °C	39.590kcal/h28,8kW PC	42.485kcal/h29,4kW PC	46.005kcal/h30,4kW PC	50.120kcal/h31,3kW PC
CN 2000 AGRO	40 °C	37.200kcal/h29,8kW PC	39.610kcal/h30,6kW PC	43.350kcal/h31,6kW PC	46.865kcal/h32,7kW PC

CC = capacidade de refrigeração (kcal/h) medida em regime, com o compressor e o condensador da configuração padrão. PC = potência elétrica requerida total (kw). Fora do envelope de aplicação a célula aparece como “—”. Pontos medidos de câmara: 8 °C, 10 °C, 13 °C, 16 °C.

Dados fixos do modelo — Linha AGRO

Refrigeração e desempenho

COPELAND: ZB150KQE
REFRIGERANTE: R404a
SUPERAQUECIMENTO TOTAL (K): 12
SUPERAQUECIMENTO ÚTIL (K): 10
SUBRESFRIAMENTO (K): 3

Ventilação

VENTILADOR CONDENSADOR: 2 x 630 mm
VAZÃO VENTILADOR CONDENSADOR (m³/h): 26433
VENTILADOR EVAPORADOR: 2 x 560 mm
VAZÃO VENTILADOR EVAPORADOR (m³/h): 18238
POTÊNCIA ELÉTRICA REQUERIDA VENTILADOR (kW): 8.3
CORRENTE ELÉTRICA VENTILADORES (A): 14.8

Componentes e construção

Gabinete

Gabinete: SMT03
Tipo de gabinete: SPLIT

Trocadores de calor

Condensador: Espaçamento 2,10 mm
Evaporador: Espaçamento 3,60 mm

Outros

Reaquecimento: Espaçamento 3,60 mm

Compressores compatíveis

Compressor Bitzer: 4HE-25Y
Compressor Danfoss / Bock: HGX44e/770-4 S

Fonte: catálogo oficial CN Cold 60 Hz 2024–2026 (v1.2), aba LINHA AGRO. Valores medidos, sem interpolação.

Configurações construtivas

Variações do mesmo modelo — não são produtos diferentes.

Unidade condensadora para instalação externa.

Largura: 2.363 mm
Profundidade: 1.299 mm
Altura: 1.559 mm
Afastamento mínimo: 560 mm

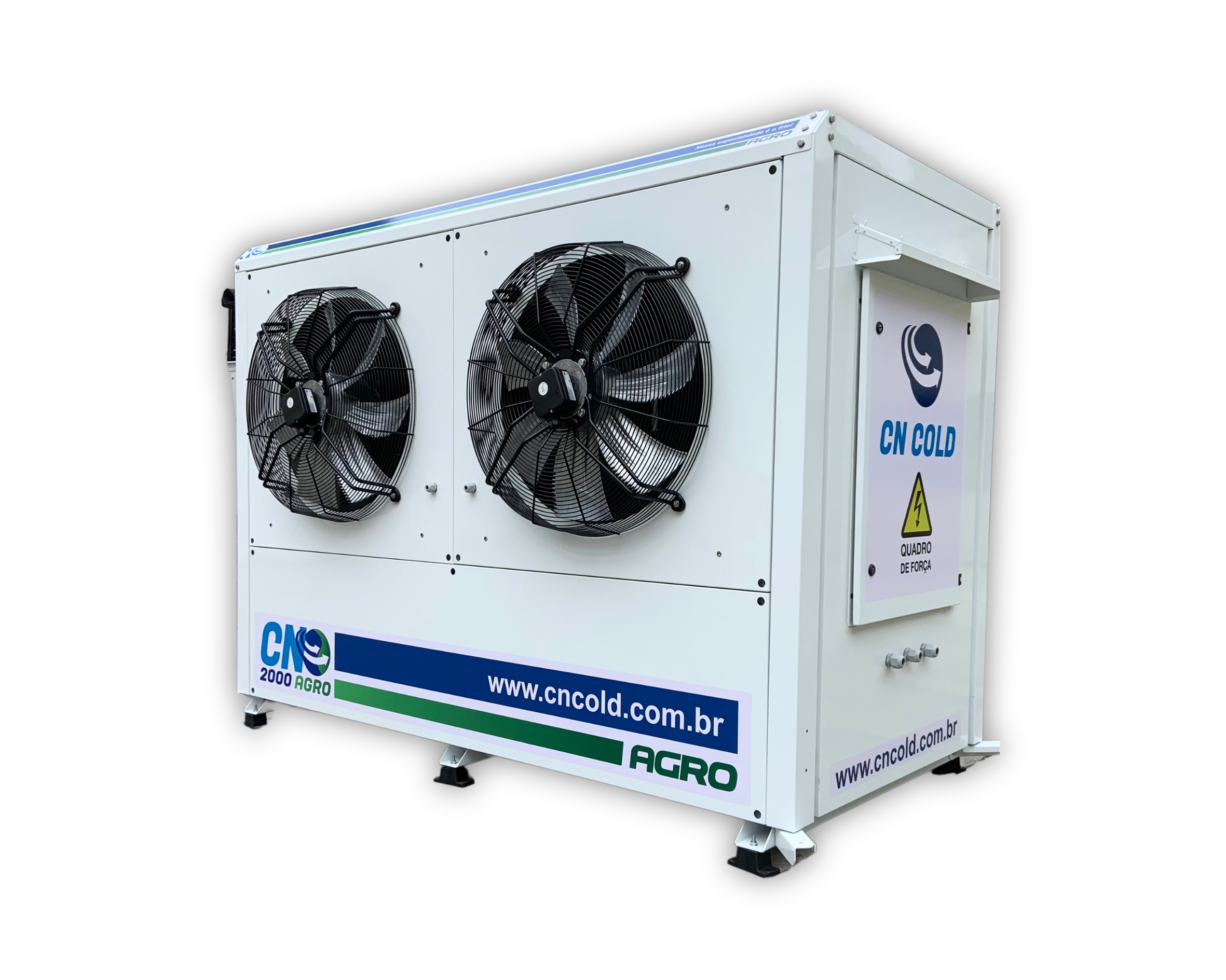

Configuração Split · unidade condensadora

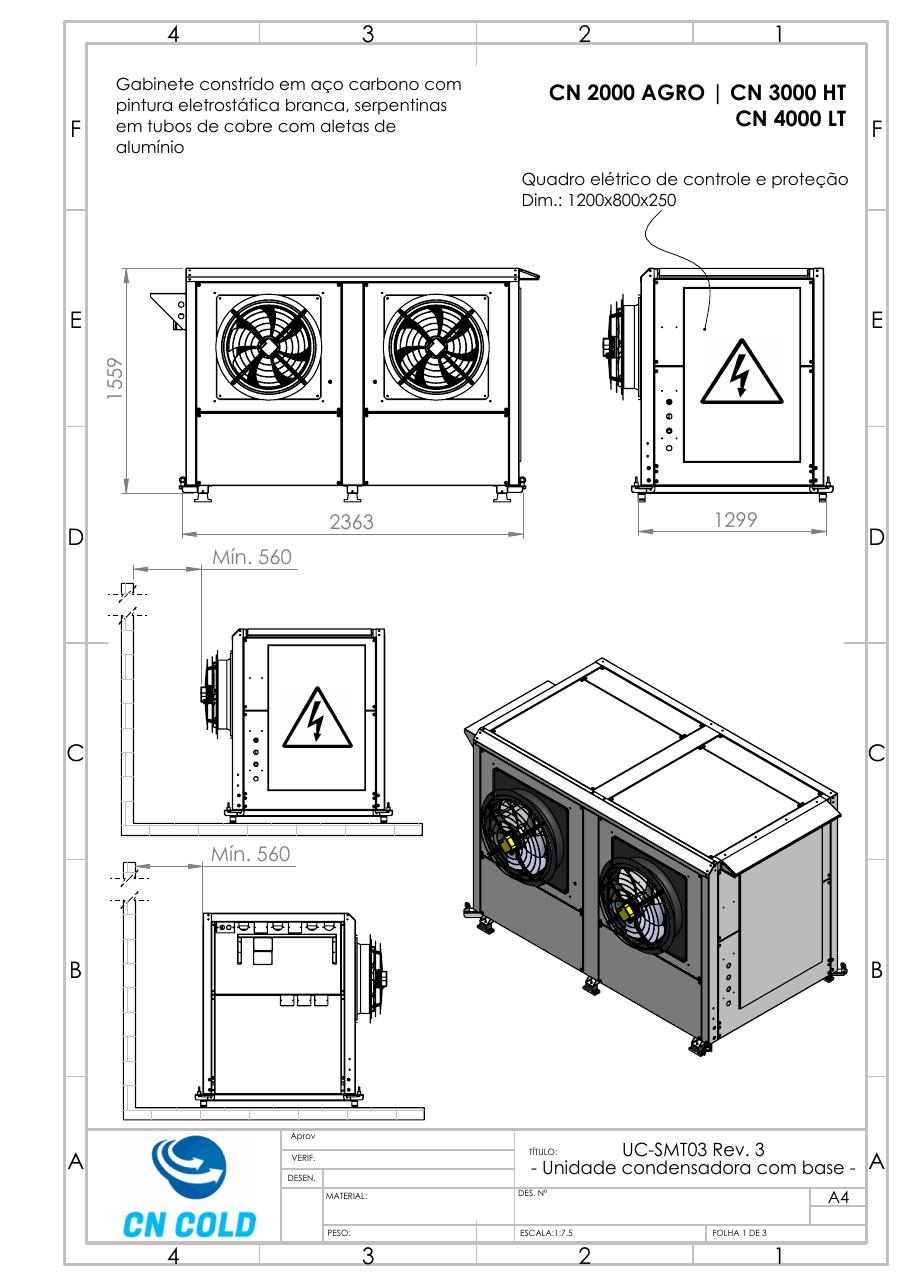

Desenho dimensional do gabinete UC-SMT03 — Desenho dimensional · Gabinete UC-SMT03 Rev.3 — unidade condensadora com baseAbrir PDF

Desenho dimensional da configuração

Desenho dimensional Gabinete UC-SMT03 Rev.3 — unidade condensadora com base — Gabinete UC-SMT03 Rev.3 — unidade condensadora com base

Gabinete UC-SMT03 Rev.3 — unidade condensadora com baseUC-SMT03 · Rev. Rev.3Abrir PDF

Notas técnicas e documentos

Faixa de operação de 8 °C a 16 °C.
Capacidade frigorífica varia conforme umidade relativa e temperatura externa e interna.
Sistema de controle de umidade com recuperação de calor integrado.
ΔT de evaporação 10 ± 2 °C e de condensação 12 ± 2 °C.
Capacidades frigoríficas informadas para temperatura ambiente externa de até 40 °C.
Alimentação elétrica 60 Hz. Tensões disponíveis conforme tabela de cada modelo.
Quadro elétrico conforme padrões IEC; conjuntos elétricos conforme NBR 5410.
Itens assinalados com * são opcionais ou dependem da configuração escolhida.
Valores sujeitos a alteração sem aviso prévio conforme evolução de engenharia.

Gabinete UC-SMT03 Rev.3 — unidade condensadora com baseDesenho dimensional · UC-SMT03 · Rev. Rev.3Abrir
